Installation Luftverteilerschläuche Am Luftverteiler; Installation Des Allgemeines; Luftverteilerstutzen - Wolf Excellent Cwl Montageanleitung

Kapitel 2
2 Allgemeines
Hinweis!
Immer zunächst mit Hilfe des Berechnungsprogramms ei-
nen Entwurf anfertigen!
2.1 Installation Luftverteilerschläuche am Luftverteiler

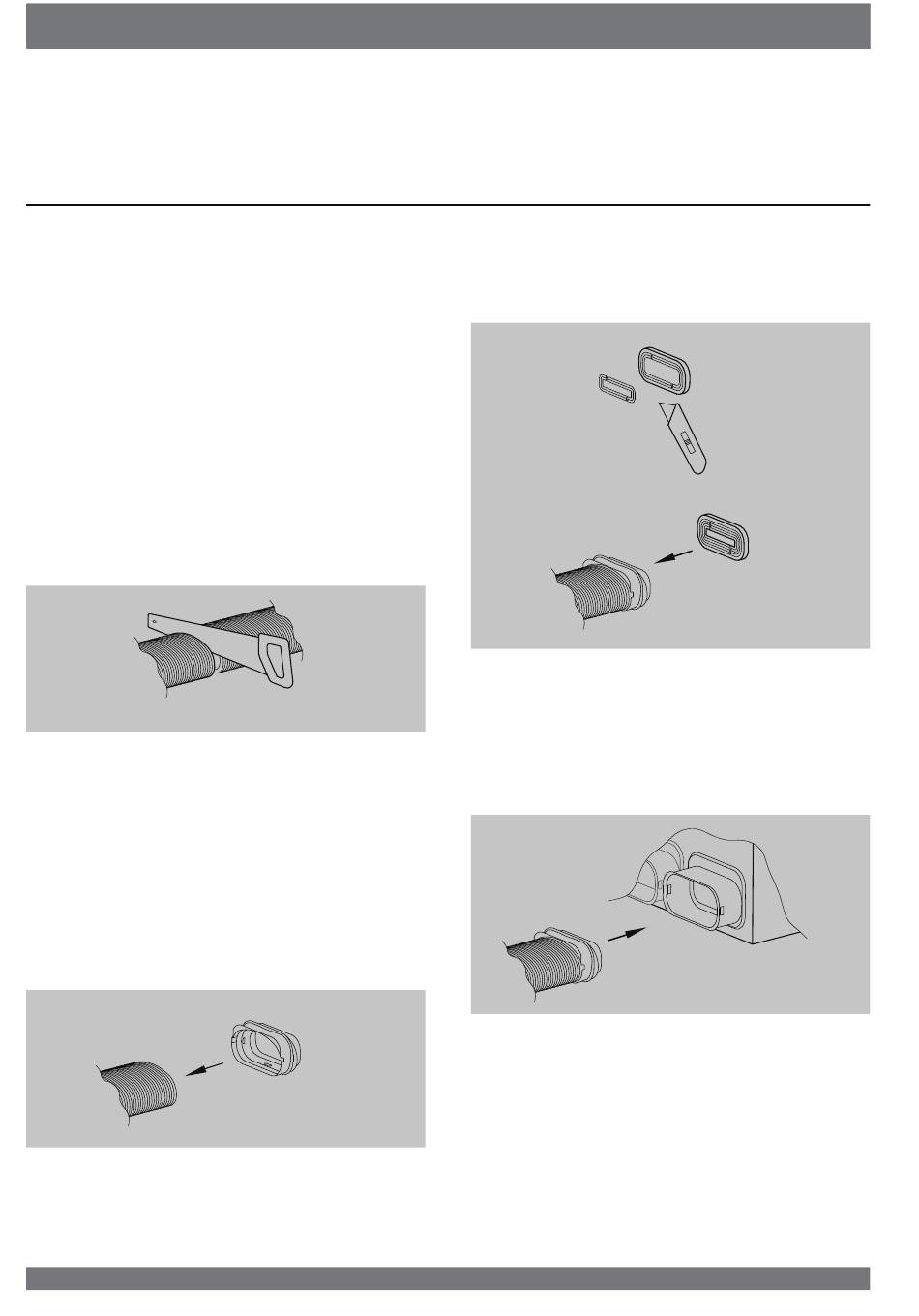

- 1 -
Nach Aufstellung der Luftverteiler an einem gut zugänglichen
Ort können die benötigten Luftrohre daran angeschlossen wer-
den. Verteilerschrankstuzen an den Luftverteilern, die nicht be-
nutzt werden, können sofort mit einer Rohrkappe abgeschlos-
sen werden.
Um Irrtümer zu vermeiden, ist es vernünftig, die Stutzen am
Luftverteilerstutzen entsprechend zu markieren. Die Verteiler-
schrankstutzen weisen eine flache Seite auf, auf der man z.B.
mit einem wasserfesten Stift schreiben kann in welchen Raum
der betreffende Schlauch führen und wie groß die betreffenden
Luftmenge sein sollte.
- 2 -
Die Luftverteilerschlauchen lassen sich in einfacher Weise mit
einer Säge ablängen; nach dem Ablängen der Schläuche die
Innenseite entgraten.
Bitte achten Sie darauf, dass sich die Luftverteiler schlauche
nicht kreuzen, und zwar in Zusammenhang mit der Dicke des
Fußbodenabschlusses.
- 3 -
Luftverteilerschlauche, die an die Luftverteiler angeschlossen
werden, müssen zunächst mit einem Dichtring und (erforderli-
chenfalls) eine Drosselscheibe versehen werden.
Den Dichtring weit genug über den Luftverteilerschlauch schie-
ben, so dass die 4 innenseitig montierten Nasen innerhalb des
Dichtrings völlig über einen Riffel des Luftverteilerschlauchs
schieben und einrasten.
10
Installation des Luftverteilersystems
Ohne diese Angaben ist es nicht möglich, ein gut funktionieren-
des Luftverteilersystem zu installieren.
Entferne die richtige Anzahl der Ringe gemäß den Angaben
aus dem Berechnungsprogramm aus der Drosselscheibe. An-
schließend den Volumenregler fest an den Dichtring klemmen
und zusammen über den Luftverteilerschlauch schieben.
- 4 -
Den Luftverteilerschlauch einschließlich des vorab montierten
Dichtrings und der Drosselscheibe an den entsprechenden
Verteilerschrankstutzen anschließen. Die beiden außenseiti-
gen Nasen des Dichtrings müssen gut in die dazu bestimmten
Öffnungen des Verteilerschrankstutzens einrasten, so dass der
Schlauch gut festsitzt.
Ist gegebenenfalls ein Luftverteilerschlauch vom Luftverteiler
zu lösen, können mit Hilfe eines Schraubenziehers diese bei-
den Nasen vorsichtig eingedrückt und der Schlauch einschl.
Dichtring und Drosselscheibe gelöst werden.
Achtung!
Luftverteilerschläuche fest auf den Boden montieren!
Flachkanalsystem Excellent CWL
