Der LX-Fuß ist speziell zur Dachmontage geeignet. Wir empfehlen, die Antenne in der Dachmitte zu montieren, um eine
bestmögliche Rundstrahlung zu erzielen. Die Antenne kann vollständig von außen in einer 18 mm Ø Bohrung montiert werden.
Vor dem Einfahren in Autowaschanlagen wird der Strahler einfach mit einem 9 mm Gabelschlüssel entfernt. Nach der
Fahrzeugwäsche wird der Strahler wieder festgeschraubt und mit dem Gabelschlüssel leicht angezogen.
Im Fuß ist ein Biegestück integriert (±15°), um die Antenne in eine aufrechte Position bringen zu können.

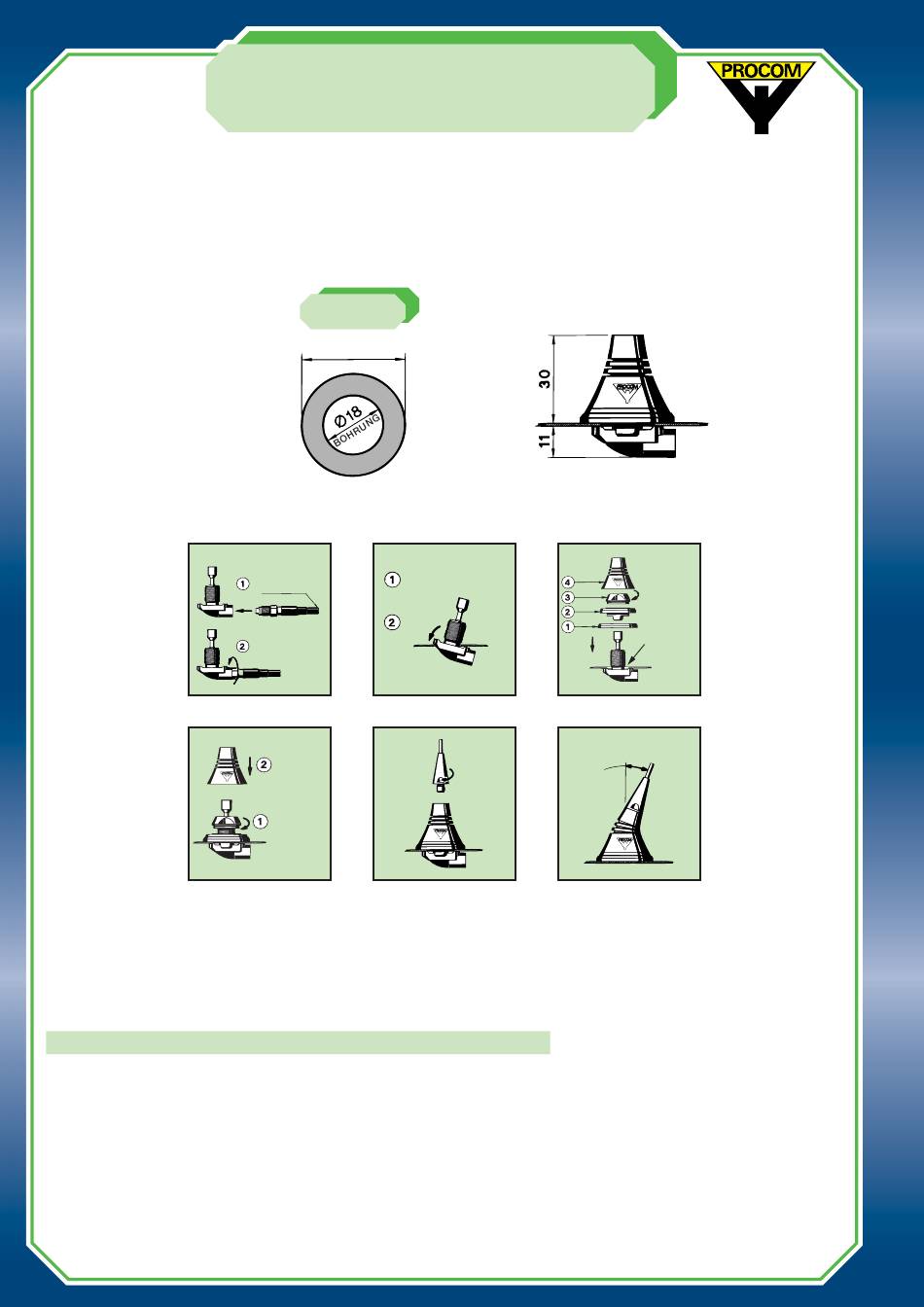

1. INSTALLATIONSABMESSUNG:
2. INSTALLATIONSSCHRITTE:
1
4
BITTE BEACHTEN:
3. JUSTIERUNG:
Die Antenne wird werksjustiert geliefert und benötigt keinen weiteren Abgleich.
PROCOM A/S behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen.
MU 904-LX/...
Installation und Justierung
LX-Fuß
Ø 32 mm
2
BOHRUNG Ø18 mm
FME-KABEL
5
"KLICK"
MAX.
DREHMOMENT:
3.5 Nm
Es ist darauf zu achten, dass der Gabelschlüssel beim Anziehen der
Befestigungsmutter (siehe Bild 4) in der korrekten Position geführt wird.
3
Keine
Dichtungs-
mittel bei der
Fußmontage
verwenden
6
MAX.
BIEGUNG 15 ˚
