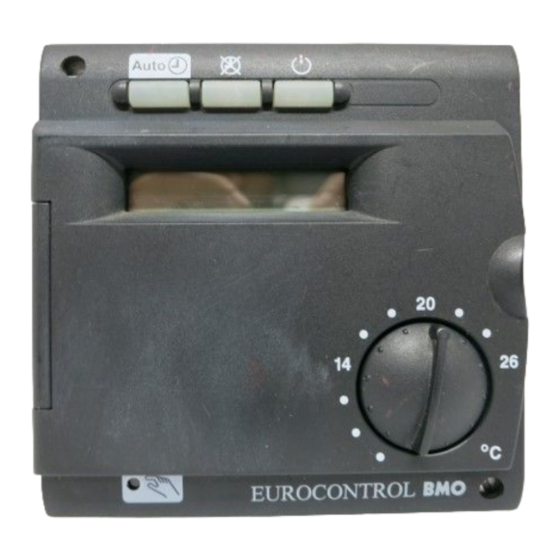

BROTJE EUROCONTROL Installationsanleitung
Kesselschaltfeld für ferrobloc fb 90 - 290
Verwandte Anleitungen für BROTJE EUROCONTROL
Inhaltszusammenfassung für BROTJE EUROCONTROL
- Seite 1 INSTALLATIONSANLEITUNG KESSELSCHALTFELD EUROCONTROL für FERROBLOC FB 90 - 290 Elektroinstallation Die Arbeiten müssen von einer elektrotechnischen Fachkraft durchgeführt werden. Wichtig! Erst EUROCONTROL-Module einbauen, dann Netzanschluß vornehmen.
- Seite 2 Seite Einsatzmöglichkeiten Montage Elektroanschluß Anschlußpläne: Kesselschaltfeld EUROCONTROL 1-stufige Konstanttemperaturregelung, Auslieferungszustand FERROBLOC FB mit EUROCONTROL R2 2-stufiger Konstanttemperaturregelung FERROBLOC FB mit EUROCONTROL KK 2-stufige, witterungsgeführte Kessel-u. Heizkreisregelung Rücklauftemperaturanhebung CE-Kennzeichnung Hiermit wird bestätigt, daß die Kessel der Serie FB 90-290 den Schutzanforderungen entsprechen, die in der Richtlinie 89/336/EWG des Rates zur Angleichung der Rechtsvorschriften der Mitgliederstaaten über die elektromagnetische Verträglichkeit (EMV) festgelegt sind.
- Seite 3 Anlagen nach DIN 4751 einsetzbar. max. zulässige Vorlauftemperatur 120 °C (Absicherungstemperatur) max. erreichbare Vorlauftemperatur 90°C Für Niedertemperaturbetrieb nach dem Energieeinsparungsgesetz muß der Kessel mit einer EUROCONTROL KK, KM, KMO, KMM oder KO ausgerüstet werden. Lieferumfang Kesselschaltfeld mit Leitungen im Armaturenkasten fertig montiert Beipack mit 4 Zylinderschrauben für den Armaturenkasten,...
- Seite 4 Traverse befestigen und in den Zugentlastungen festsetzen. Brenner-Anschlußleitung Brenner-Anschlußleitung(en) innerhalb der Verkleidung auf der linken Seite nach unten führen, innen an der Verkleidung mit 2 Kabelklemmen (Beipack) befestigen und in den Zugentlastungen festsetzen (Abb. 2 und 3). Ggf. EUROCONTROL-Module montieren. Abb. 1 Montage Kesselschaltfeld...
- Seite 5 Abb. 2 Vorderansicht FB 90–290 Le itunge n mit de n Ka be lkle mme n inne rha lb de r Ve rkle idung Arma ture nka s te n mit a n de r Tra ve rs e be fes tige n Ke s s e ls cha ltfeld EC Le itunge n mit de n Ka be lkle mme n inne n a n...
-
Seite 6: Elektroanschluss
Elektroanschluß (allgemein) Netzspannung: 1/ N / PE , AC 220 ... 230 V 50 Hz , Absicherung: 6 A Wichtig! Erst EUROCONTROL einbauen, dann Netzanschluß vornehmen. Bei der Installation sind in Deutschland die VDE- und örtlichen Bestim- mungen, in allen anderen Ländern die einschlägigen Vorschriften zu beachten. - Seite 7 Abb. 4 Montage des Regelgerätes (dargestellt mit EUROCONTROL KK) Anschlußleiterplatte mit Abstandhalter montieren Schrauben zur Befestigung des Kesselmodul Berührungsschutz Schutzleiter: Der Kesselkörper und die Verkleidung müssen am Schutzleiter (SL) des Kesselschaltfeldes angeschlossen sein (Abb. 3). Zu verschraubende Verkleidungsteile müssen mit Blechschrauben und Fächerscheiben verschraubt werden.
- Seite 8 X3 Stecker Heizkreispumpe M1 Heizkreispumpe X4 Stecker Speicherladepumpe M3 Speicherladepumpe X5 Stecker EUROCONTROL Kesselschaltfeld EUROCONTROL X6 Sicherheitsschaltung N1 Kesseltemperaturregler X7 Stecker EUROCONTROL R2 Betriebsschalter X7.1 Stecker Brenner 2.Stufe Heizkreisschalter Auto/Notbetrieb Prüftaste STB / Brenner Notbetrieb ) Sonderzubehör oder bauseits zu stellen...
- Seite 9 Anschlußstecker für EUROCONTROL - Module Brenner 2.Stufe F2/3 F2/2 Sicherheitstemperaturbegrenzer F2 (alternativ): Fabr. T + G: – Fabr. T & G 961.12358.01A, Reg. Nr. DIN STB 98198 F2/1 – Fabr. EGO 56.10529.590, Reg. Nr. DIN STB 106095 F2/2 F2/3 Kesseltemperaturregler: N1 (alternativ): –...
- Seite 10 ANSCHLUSSPLÄNE Abb. 6 Anschlußplan FERROBLOC FB mit EUROCONTROL R2 / Externer Regelung...
- Seite 11 Abb. 7 Anschlußplan FERROBLOC FB mit EUROCONTROL KK Anschlußstecker für EUROCONTROL M...
- Seite 12 Bypasspumpe T & G 7G2.10301 Abb. 8b Rücklauftemperaturanhebung mit EUROCONTROL KM Hinweis für EUROCONTROL: 1. Heizkreispumpe M1 arbeitet als Bypasspumpe M6. Bypasspumpe in der EC KM aktivieren (Progr. Nr. 87, Code 5). Hinweis: Ein Pumpenheizkreis ist dann nicht mehr möglich.
