ABIC Brennertechnik NOVA 2014 AC Montage Und Einregulierung Seite 2

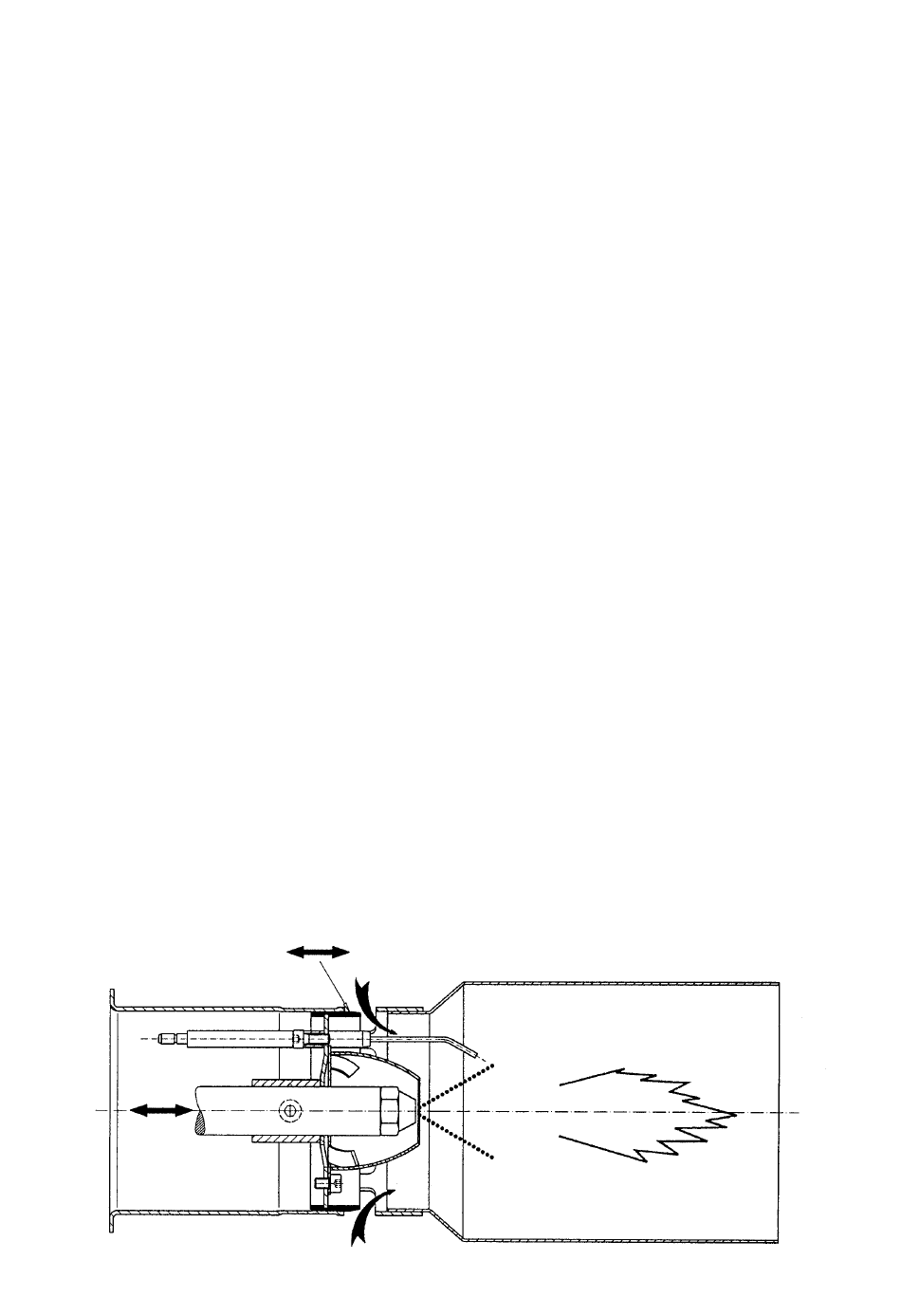

Die einstellbare Rauchgasrückführung
Diese Mischeinrichtung ermöglicht aufgrund ihrer Bauweise die stufenlose Angleichung der jeweils
benötigten Rauchgasrückführmenge. Durch axiales Verschieben des Dosierringes im Adapterrohr
können die Rezirkulationsschlitze beliebig verändert werden. Leider sind aber auch hier Grenzen
gesetzt: Eine zu weit geöffnete Rezirkulation führt zu Flammenabriß. Bei erheblich zu weit
geschlossener Rezirkulationsöffnung wird die Flamme gelbsträhnig und neigt zu erhöhten
Schadstoffmengen im Abgas.
Nach dem Start des Brenners wird wie üblich zunächst über die Luftklappe oder über den Öldruck die
vorgeschriebenen O –bzw. CO
2
sind NO- und CO- Meßgeräte anzuschließen.
Wenn das Flammrohr die Betriebstemperatur erreicht hat, ist die Rezirkulation langsam immer weiter zu
öffnen. Dabei müssen sowohl der IRD als auch die Meßgeräte stets im Auge behalten werden. Die
Blauflamme wird zunehmend transparenter und es könnte aufgrund von Lichtmangel zur
Störabschaltung kommen. Durch die zunehmende Rauchgasrückführmenge beginnt die NO-
Konzentration zu fallen. Ab einem bestimmten Punkt beginnt der CO- Anteil langsam anzusteigen. Die
Anstiegskurve ist zunächst flach, wird dann aber plötzlich sehr steil.
Ab dieser Stelle ist eine weitere NO-Reduzierung nicht mehr möglich und die Rezirkulation muß soweit
zugefahren werden, bis sich der CO- Anteil wieder auf einen vertretbaren Wert eingependelt hat.
Es kann aber auch die Situation eintreten, daß schon vorher aufgrund der starken O
Flamme abreißt. Auch hier ist eine weitere NO- Reduzierung nicht mehr möglich. Andererseits kann es
vorkommen, daß die Rezirkulationsschlitze ohne jede Betriebsstörung vollständig geöffnet werden
können. Hier zeigen sich die Unterschiede der Brennraumverhältnisse.
Es ist das Startverhalten zu prüfen. In vielen Fällen ist ein Start bei maximaler NO-Redzierung nicht
möglich und die Rezirkulationsschlitze müssen nun wieder soweit geschlossen werden, bis das
Anfahrverhalten störungsfrei abläuft.
Der Brenner kann über das Maß A oder über den Pumpendruck an jeder Anlage optimiert werden.
Achtung: Niemals darf die Mischeinrichtung mit viel zu geringen oder gar mit geschlossenen
Rezirkulationsöffnungen betrieben werden. Starker Temperaturanstieg im Bereich der
Flammenwurzel würde die Mischeinrichtung schon nach kurzer Zeit beschädigen oder
unbrauchbar machen.
PB/10.05.01
TE-MO 15
– Konzentration eingeregelt. Vor dem Abstimmen der Rezirkulation
2
– Verdünnung die
2
Teile-Nr.: 64020-046
Blatt 2/4
