Montageanleitung Balancierbalken „librium"
Artikel-Nr. 51 4510 401
300x800
300x800
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
Ground

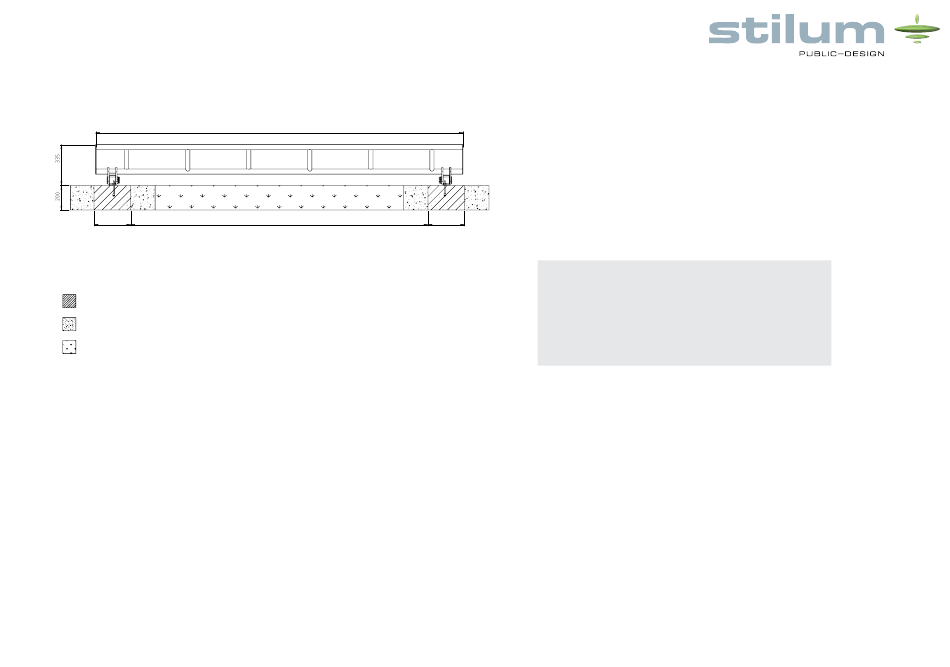

Skizze 2: Seitenansicht mit Vermaßung „librium"
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
Ground
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
3010
2435
3010
2435
300x800
Zuschnitt
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Reihe 2
Rev
Änderung
Datum
Name
Zuschnitt
Werkstoff
Gewicht
Benennung
Oberflächen nach
Name
Datum
Zul. Abweichung
Fundamentplan
DIN ISO 1302
DIN 2768 - mH
Gez.
Schramm
13.09.17
Reihe 2
Gepr.
Projekt
librium
Zeichnungsnummer
0301-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Rev
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
300x800
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Sicherheitsfreiraums (s. Skizze 3: 3300 x 6000 mm).
2. Bodenaushub für 2 Fundamente nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Das Gerät wird auf Spielebenen-Niveau eingebaut!
3. Betonfundamente gem. der angegebenen Maße (LxBxH: 300 x 800 x
200 mm) mit mittig eingebrachter, horizontaler Bewehrung erstellen.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Werkstoff
Gewicht
56.70
Maßstab
1:10
Benennung
Name
Datum
Fundamentplan
Je 4 Bügel Ø 8 mm längs und quer
Gez.
Schramm
13.09.17
Gepr.
Projekt
Betonüberdeckung h´= 3 cm
librium
Zeichnungsnummer
Blatt
0301-00-00
1
Betongüte C 20/25
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
4. Nach der Abbindezeit von 10 - 14 Tagen – je nach Witterung und Fundament-
56.70
Maßstab
1:10
größe – Fundamentüberdeckung säubern. Das vormontierte Gerät auf den
Fundamenten ausrichten und mittels der mitgelieferten Schwerlastdübel im
Blatt
Fundament verschrauben.
1
A3
5. Evtl. vorhandene Zwischenräume zwischen Fundament und Fundamentloch
mit Erdaushub auffüllen und verdichten.
Stand: 11.12.2018 S. 2
