TK800 Serie - Quick Start Guide
TK800 Serie - Quick Start Guide
Leitfaden zur Installation und Inbetriebnahme der TK800 Serie. Bitte stellen Sie sicher, dass alle Paketinhalte bei der
Lieferung vorhanden sind. Sollten Sie eine SIM-Karte benötigen, wenden Sie sich an Ihren örtlichen Netzbetreiber.
1
Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com
www.welotec.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Welotec TK800 Serie
Inhaltszusammenfassung für Welotec TK800 Serie
- Seite 1 TK800 Serie - Quick Start Guide TK800 Serie - Quick Start Guide Leitfaden zur Installation und Inbetriebnahme der TK800 Serie. Bitte stellen Sie sicher, dass alle Paketinhalte bei der Lieferung vorhanden sind. Sollten Sie eine SIM-Karte benötigen, wenden Sie sich an Ihren örtlichen Netzbetreiber.
- Seite 2 Netzwerkkabel 1,5 m Antenne 3G/4G Antenne Netzteil 230 V AC auf 12 V DC Anschlussklemmen Seriell und I/O Anschlussklemme, 9-polig (nur EX0 Varianten) Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
-

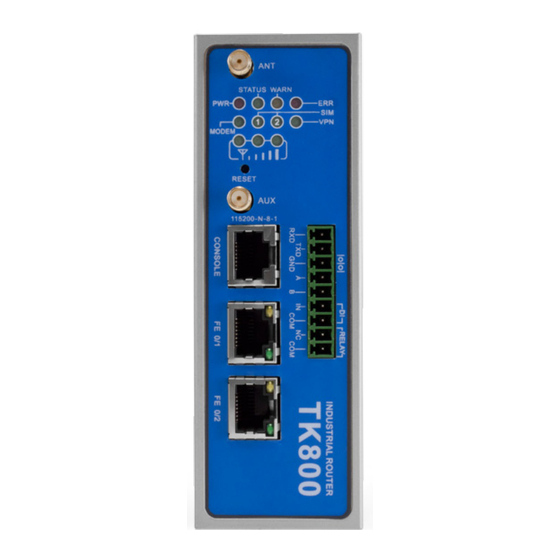

Seite 3: Informations- Und Bedienpanel
Ground Terminal SIM Karten Slots 2 x Anschlussklemmen Strom Ethernet Ports 2 x 10/100 Mbit/s 2.2 Maßzeichnungen 112.80 18.00 18.00 44.00 45.00 112.80 18.00 Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com... - Seite 4 Zur Demontage drücken Sie das Gerät von oben nach unten und ziehen dann die untere Seite des Gerätes von der Hutschiene (siehe Abbildung). Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
-
Seite 5: Installation Der Sim-Karte
AUX-Anschluss lediglich zur Stabilisierung des Signals dient. Daher kann dieser keine Daten übertragen und kann nicht einzeln genutzt werden. Nutzen Sie bitte den ANT-Anschluss und bei einem schlechten Signalempfang schließen Sie eine zweite Antenne an den AUX-Anschluss an. Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com... -
Seite 6: Installation Der Spannungsversorgung
Sie den Anschlussblock wieder auf das Gerät. Klemmschrauben A(RS-485+) B(RS-485-) RELAY Dieses Kapitel beschreibt nur Router in den Ausführungen mit seriellen Schnittstellen und I/O´s TK80xx-EX0. Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com... - Seite 7 „Cellular“ „Status“. Hier sehen Sie die Daten der Mobilfunkeinheit im Router. Alternativ öffnen Sie einfach eine Webseite in Ihrem Browser. 192.168.2.1 Benutzername: adm Passwort: 123456 Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
- Seite 8 „Cellular“ „Status“. Hier sehen Sie die Daten der Mobilfunkeinheit im Router. Alternativ öffnen Sie einfach eine Webseite in Ihrem Browser. 192.168.2.1 Benutzername: adm Passwort: 123456 Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
-
Seite 9: Led-Statusleuchten
Signal: 1-9 (schlechtes Signal, der Router kann nicht korrekt arbeiten. Bitte überprüfen Sie die Antennenver- bindung und die örtliche Signalstärke des Mobilfunknetzes.) Signal: 10-19 (Router arbeitet normal) Signal: 20-31 (Perfektes Signallevel) Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com... -
Seite 10: Zurücksetzten Auf Werkseinstellungen
4) Daraufhin blinken die LED-Leuchten ERROR und STATUS, was bedeutet, dass das Zurücksetzen auf die Standardeinstellung erfolgreich war. STATUS WARN RESET Werkseitige Standardeinstellungen: IP: 192.168.2.1 Netzmaske: 255.255.255.0 Serieller Parameter: 115200-N-8-1 Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com... - Seite 11 Nach einigen Sekunden erhalten Sie folgende Meldung. Der Router ist nun erfolgreich zurückgesetzt. 3) Nach einem Klick auf reboot startet der Router neu und befindet sich in Werkseinstellungen. Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
- Seite 12 Modem, und falls erforderlich das gesamte System. Der Watchdog sorgt für eine zuverlässige Internetverbindung im Mobilfunknetz. Dadurch wird gewährleistet, dass der Router nahezu immer erreichbar ist. Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
- Seite 13 TK800 Serie - Quick Start Guide 12.2 Selbstständige Überwachung des Routers 1) Gehen Sie über den Menüpunkt network auf den Unterpunkt cellular 2) Wählen Sie die Registerkarte cellular Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
- Seite 14 3) Tragen Sie nun einen geeigneten icMp detection Server in das entsprechende Feld ein und ändern Sie das icMp detection interval Anm.: Der eingetragene ICMP-Detection-Server sollte eine sehr hohe Erreichbarkeit haben. Ein Server von Google eignet sich hierfür sehr gut. Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
- Seite 15 13. Port Mapping / Port Forwarding 13.1 Zugriff auf angeschlossene Geräte über das Internet Um über das Internet auf Geräte zuzugreifen, welche an den Welotec Router angeschlossen sind, kann man Port Mapping bzw. Port Forwarding nutzen. Dies wird im TK800 Router über NAT-Regeln konfiguriert.
- Seite 16 13.2 Anleitung zum Port Mapping 1) Gehen Sie über den Menüpunkt Firewall auf den Unterpunkt nAT 2) Fügen Sie nun mit Add eine neue NAT-Regel hinzu Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
- Seite 17 • Antwortet diese bei „ping 192.168.2.2“? • Ist die Weboberfläche der Kamera über http://192.168.2.2 erreichbar? • Ist bei der Kamera als Standard Gateway der Welotec Router eingetragen (192.168.2.1)? Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
-
Seite 18: Sms-Funktionen
Wird eine SMS mit dem Inhalt reboot an den Router gesendet, so startet dieser neu. Man kann diesen Prozess auch im Log des Routers verfolgen Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com... - Seite 19 Nun können Sie folgende Befehle per SMS an den Router senden: cellular 1 ppp down trennt die Internetverbindung cellular 1 ppp up stellt die Internetverbindung her Zum Hagenbach 7 • D-48366 Laer • Fon: +49 (0)2554/9130-00 • Fax: +49 (0)2554/9130-10 • info@welotec.com www.welotec.com...
