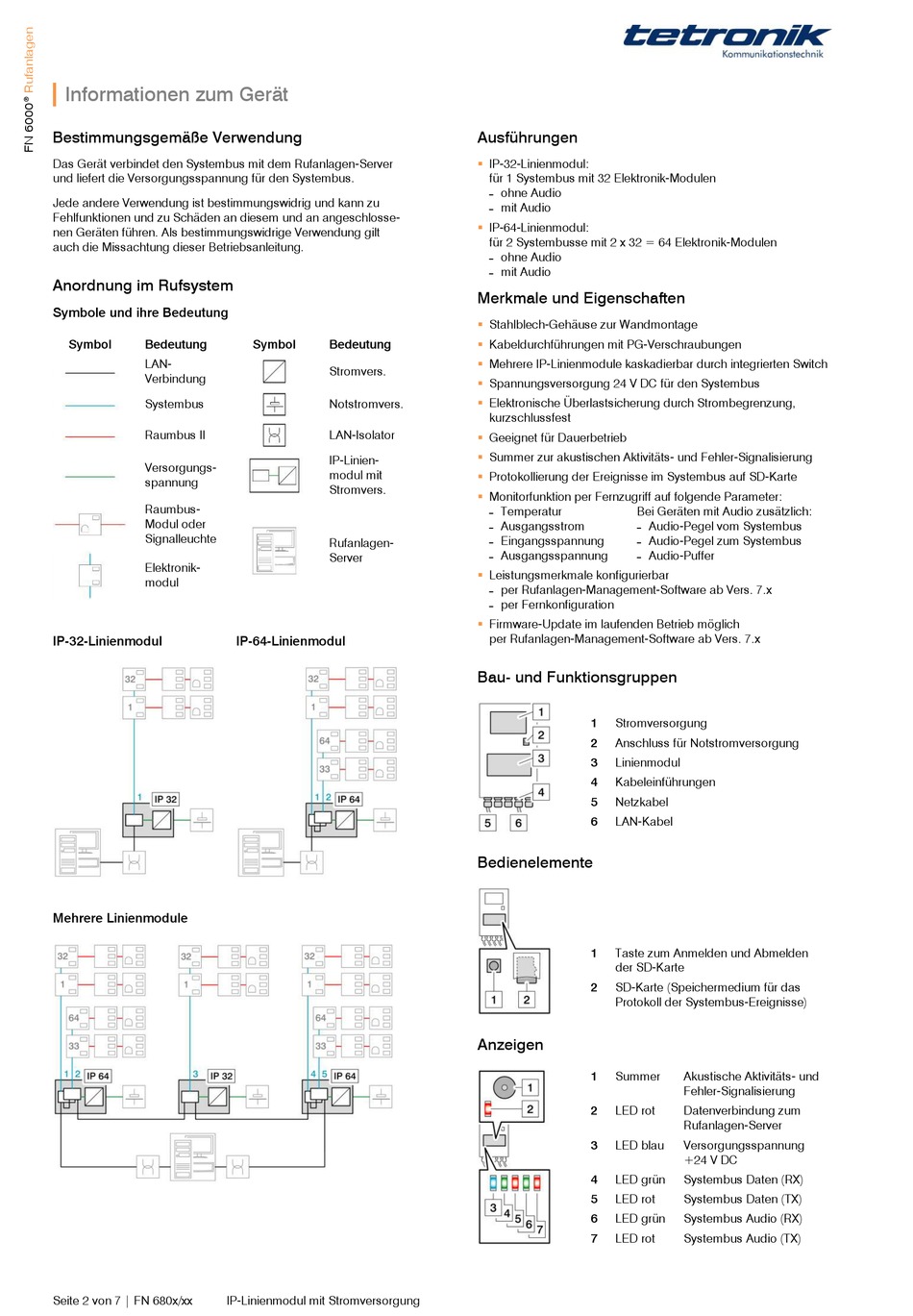

Informationen zum Gerät
Bestimmungsgemäße Verwendung
Das Gerät verbindet den Systembus mit dem Rufanlagen-Server
und liefert die Versorgungsspannung für den Systembus.
Jede andere Verwendung ist bestimmungswidrig und kann zu
Fehlfunktionen und zu Schäden an diesem und an angeschlosse-
nen Geräten führen. Als bestimmungswidrige Verwendung gilt
auch die Missachtung dieser Betriebsanleitung.
Anordnung im Rufsystem
Symbole und ihre Bedeutung
Symbol
Bedeutung
LAN-
Verbindung
Systembus
Raumbus II
Versorgungs-
spannung
Raumbus-
Modul oder
Signalleuchte
Elektronik-
modul
IP-32-Linienmodul
Mehrere Linienmodule
Seite 2 von 7 | FN 680x/xx
Symbol
Bedeutung
Stromvers.
Notstromvers.
LAN-Isolator
IP-Linien-
modul mit
Stromvers.
Rufanlagen-
Server
IP-64-Linienmodul
IP-Linienmodul mit Stromversorgung
Ausführungen
IP-32-Linienmodul:
für 1 Systembus mit 32 Elektronik-Modulen
˗ ohne Audio
˗ mit Audio
IP-64-Linienmodul:
für 2 Systembusse mit 2 x 32 = 64 Elektronik-Modulen
˗ ohne Audio
˗ mit Audio
Merkmale und Eigenschaften
Stahlblech-Gehäuse zur Wandmontage
Kabeldurchführungen mit PG-Verschraubungen
Mehrere IP-Linienmodule kaskadierbar durch integrierten Switch
Spannungsversorgung 24 V DC für den Systembus
Elektronische Überlastsicherung durch Strombegrenzung,
kurzschlussfest
Geeignet für Dauerbetrieb
Summer zur akustischen Aktivitäts- und Fehler-Signalisierung
Protokollierung der Ereignisse im Systembus auf SD-Karte
Monitorfunktion per Fernzugriff auf folgende Parameter:
˗ Temperatur
Bei Geräten mit Audio zusätzlich:
˗ Ausgangsstrom
˗ Audio-Pegel vom Systembus
˗ Eingangsspannung
˗ Audio-Pegel zum Systembus
˗ Ausgangsspannung
˗ Audio-Puffer
Leistungsmerkmale konfigurierbar
˗ per Rufanlagen-Management-Software ab Vers. 7.x
˗ per Fernkonfiguration
Firmware-Update im laufenden Betrieb möglich
per Rufanlagen-Management-Software ab Vers. 7.x
Bau- und Funktionsgruppen
1
Stromversorgung
2
Anschluss für Notstromversorgung
3
Linienmodul
4
Kabeleinführungen
5
Netzkabel
6
LAN-Kabel
Bedienelemente
1
Taste zum Anmelden und Abmelden
der SD-Karte
2
SD-Karte (Speichermedium für das
Protokoll der Systembus-Ereignisse)
Anzeigen
1
Summer
2
LED rot
3
LED blau
4
LED grün
5
LED rot
6
LED grün
7
LED rot
Akustische Aktivitäts- und
Fehler-Signalisierung
Datenverbindung zum
Rufanlagen-Server
Versorgungsspannung
+24 V DC
Systembus Daten (RX)
Systembus Daten (TX)
Systembus Audio (RX)
Systembus Audio (TX)
