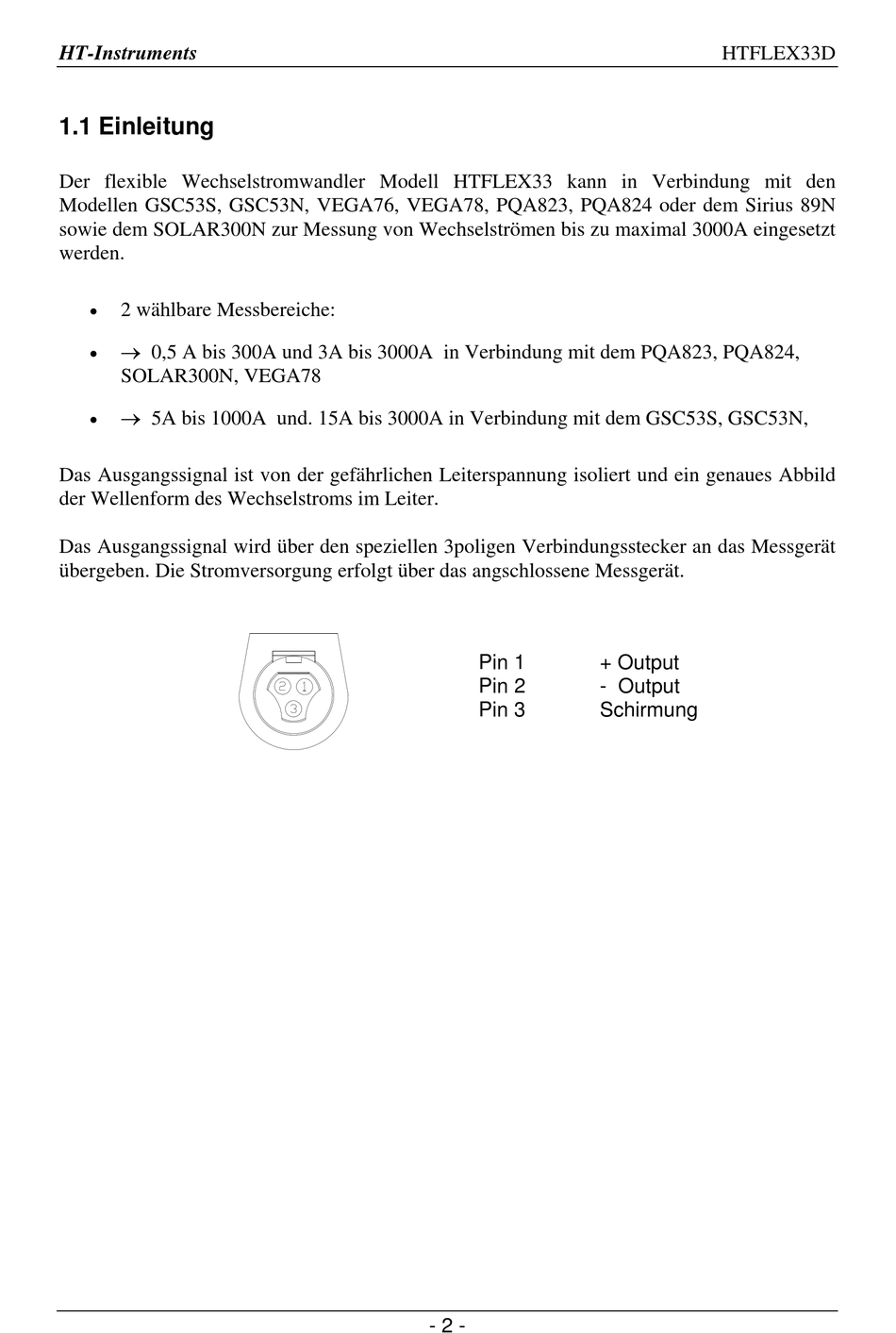

1.1 Einleitung
Der flexible Wechselstromwandler Modell HTFLEX33 kann in Verbindung mit den
Modellen GSC53S, GSC53N, VEGA76, VEGA78, PQA823, PQA824 oder dem Sirius 89N
sowie dem SOLAR300N zur Messung von Wechselströmen bis zu maximal 3000A eingesetzt
werden.
2 wählbare Messbereiche:
0,5 A bis 300A und 3A bis 3000A in Verbindung mit dem PQA823, PQA824,
SOLAR300N, VEGA78
5A bis 1000A und. 15A bis 3000A in Verbindung mit dem GSC53S, GSC53N,
Das Ausgangssignal ist von der gefährlichen Leiterspannung isoliert und ein genaues Abbild
der Wellenform des Wechselstroms im Leiter.
Das Ausgangssignal wird über den speziellen 3poligen Verbindungsstecker an das Messgerät
übergeben. Die Stromversorgung erfolgt über das angschlossene Messgerät.
Pin 1
Pin 2
Pin 3
- 2 -
HTFLEX33D
+ Output
- Output
Schirmung
