Inhaltszusammenfassung für Axio MET AX-3550

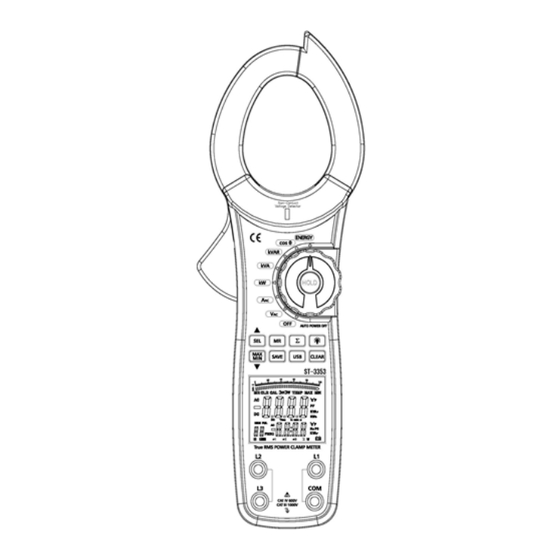

- Seite 1 Digitale Zangenmessgerät AX-3550 Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Um einen Stromschlag und/oder Körperverletzungen, wie auch Schäden im Messgerät und/oder des zu prüfenden Gerätes zu vermeiden, folgende Regeln beachten: Prüfen Sie vor dem Gebrauch den Gehäusezustand. Benutzen Sie das Messgerät nicht, wenn das Gehäuse beschädigt ist. Prüfen Sie vor dem Gebrauch die Isolation rundum die Buchsen. -
Seite 3: Funktionen Des Messgeräts
2. Funktionen des Messgeräts Taste Funktion Drücken Sie die HOLD-Taste, um den HOLD-Modus einzuschalten. Auf dem Display erscheint das ” -Symbol und es ertönt ein Signal. HOLD Drücken Sie die HOLD-Taste erneut, um den HOLD-Modus auszuschalten und zum Messbetrieb zurückzukehren. Das Messgerät emittiert den Ton und das Symbol verschwindet vom Display. - Seite 4 Taste über 1 Sek. lang gedrückt gehalten wird. Drücken sie einmal die Taste, um den Speichermodus einzuschalten, es erscheint auf dem Display und das Signal ertönt. - Wenn sich das Gerät im Leistungssummen-Übersichtsmodus befindet, drücken Sie die▼/▼-Taste, um die Wirkleistung (Hauptdisplay), Blindleistungssumme (Nebendisplay), Leistungskoeffizientsumme (Hauptdisplay) ▼/▼...
-
Seite 5: Symbole Auf Dem Display
3. Symbole auf dem Display Abbildung 1 Datenausgang aktiv Symbol der 1. Phase Symbol der 2. Phase Symbol der 3. Phase Symbol f. Stunden Symbol f. Minuten Hz: Hertz Frequenzeinheit. PG: Phasenwinkeleinheit kVar: Blindleistungseinheit kVAr ∑ W Watt: Leistungssumme Symbol f. Batterieausladung Warnung: Um fehlerhafte Messergebnisse zu vermeiden, die zum Stromschlag oder zu anderen Verletzungen führen können, wechseln Sie die Batterie... - Seite 6 sofort, nachdem das Symbol der ausgeladenen Batterie auf dem Display erscheint. Symbol f. Sekunden Maximaler und minimaler Messwert Analogdisplay Überlastung Skala CLEAR Symbol f. Löschen der gespeicherten Messungen "Minus"-Symbol Hochspannungssymbol Wechselspannungs- oder Wechselstromsymbol Symbol f. Abrufen des Messergebnisses aus dem Speicher Symbol des Datenspeichers Symbol des vollen Datenspeichers Symbol f.
-
Seite 7: Spezifikationen
4 Spezifikationen Grundfunktionen Bereich Beste Genauigkeit Wechselspannung 100V/400V/750V ±(1.2%+5 Ziffern) Wechselstrom 40A/100A/400A/1000A ±(2%+5 Ziffern) Wirkleistung 0.01kW-750kW ±(3%+5 Ziffern) Scheinleistung 0.01kVA-750kVA ±(3%+5 Ziffern) Blindleistung 0.01kVAr-750kVAr ±(4%+5 Ziffern) 0.3~1 Leistungsfaktor ±(0.02+2 Ziffern) (kapazitiv oder induktiv) Phasenwinkel ±2 Frequenz 50Hz-200Hz √ Wirkenergie 0.001~9999kWh ±(3%+2 Ziffern) C~1300 Temperatur... - Seite 8 Wechselspannung oder True RMS -Strom √ Datenaufzeichnung √ Daten aufrufen √ Maximum/Minimum- Betrieb √ Ablesewert aufrechthalten √ √ Displayhinterleuchtung √ Symbolenanzeige √ Sleep-Modus √ Batterieausladungsanze √ Eingangsimpedanz für Wechselspannungsmess Ca. 10MW √ ungen Max. Displaybereich 9999 √ Analoge Streifenanzeige √ Max.
- Seite 9 5 Batteriewechsel Ist auf dem Display das -Symbol sichtbar, bedeutet es, dass die Batterie unverzüglich gegen die neue zu tauschen ist. Bei dem Batteriewechsel vergewissern Sie sich, dass das Multimeter aus ist und der Drehschalter auf OFF steht. Verwenden Sie bei der Wartung nur Spezifikationen laut des Multimetermodells. Verwenden Sie bei der Wartung nur Originalteile.
