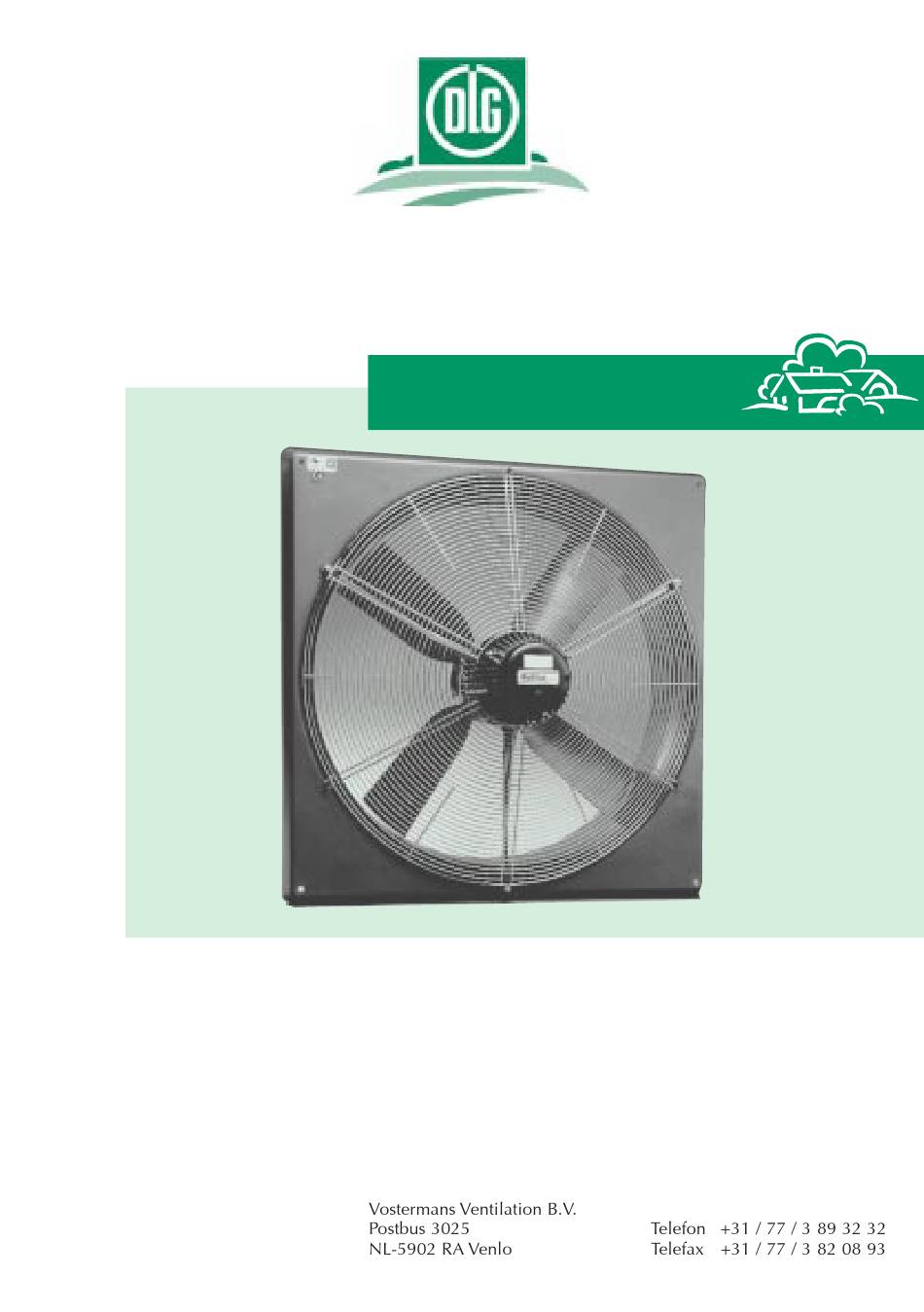

- Seite 1 Prüfbericht 5017 Stallventilator Multifan 6D71 Hersteller und Anmelder...
- Seite 2 Beurteilung - kurzgefasst Stallventilator Multifan 6D71 Vostermans Ventilation B.V., Postbus 3025, NL-5902 RA Venlo Prüfmerkmal Prüfergebnis Volumenstrom Druckerhöhung Regelverhalten Regelbereich Spezifische Leistungsaufnahme Schalldruckpegel Haltbarkeit und Oberflächenschutz Betriebsanleitung Arbeitssicherheit Kurzbeschreibung ½ ½ (Beschreibung und Technische Daten siehe Seite 7).
- Seite 3 Prüfergebnisse Eignung Volumenstrom und Druckerhöhung Leistungsaufnahme Regelverhalten und Regelbereich Einbau ohne Schutzgitter Motor Übersicht Volumenströme bzw. Volumenstromänderungen bei den angegebenen Spannungen E E l l e e k k t t r r . . S S p p a a n n n n u u n n g g Volt 4 4 0 0 0 0 3 3 0 0 0 0...
- Seite 4 Tabelle 1 Leistungswerte des Stallventilators Multifan 6D71 (die Werte gelten für Luft mit einer Dichte von 1,2 kg/m elek- Druck- Volumenstrom Dreh- elektrische Luftge- Wir- spezi- trische erhö- zahl Leis- Strom- schwin- kungs- fische Span- hung tungs- auf- digkeit grad...
- Seite 5 10070 2.80 1.73 26.6 52.4 9340 2.59 1.72 27.6 56.3 8470 2.35 1.71 27.6 61.9 7350 2.04 1.70 25.9 71.0 9600 2.67 1.61 18.6 41.3 8810 2.45 1.60 20.5 44.9 7960 2.21 1.60 21.8 49.6 6900 1.92 1.59 21.5 57.0 5330 1.48 1.59...
- Seite 6 Bild 1: Betriebskennlinien bei Nennspannung (Stufe 1 = 400 V) und bei stu- fenweise um 100 V (Stufe 2 = 300 V) bzw. um jeweils 40 V (Stufe 3 bis 7) verminderten Span-nungen mit Wi- derstandskennlinien von zwei angenomme- nen Lüftungssystemen (- ·...
-
Seite 7: Beschreibung Und Technische Daten
Bild 2: Volumenstrom und Stromaufnahme über der Spannung bei konstanter Drosselstellung, ausge- hend vom Betrieb des Ventilators bei Nenn- spannung 400 V und 50 Pa (a) bzw. 75 % von entsprechend 75 Pa Widerstand (b) bis herunter zum Betrieb des Ventilators mit 100 V Spannung. - Seite 8 Prüfung Berichterstatter DLG-Prüfungskommission Prüfungsdurchführung Juli 2002 DLG-Anerkennung gültig bis 2007 01-219...
