Montageanleitung Großspielgerät „silva 3"
Artikel-Nr. 51 5522 601
B
350
1400
Häuschen 2
600
350

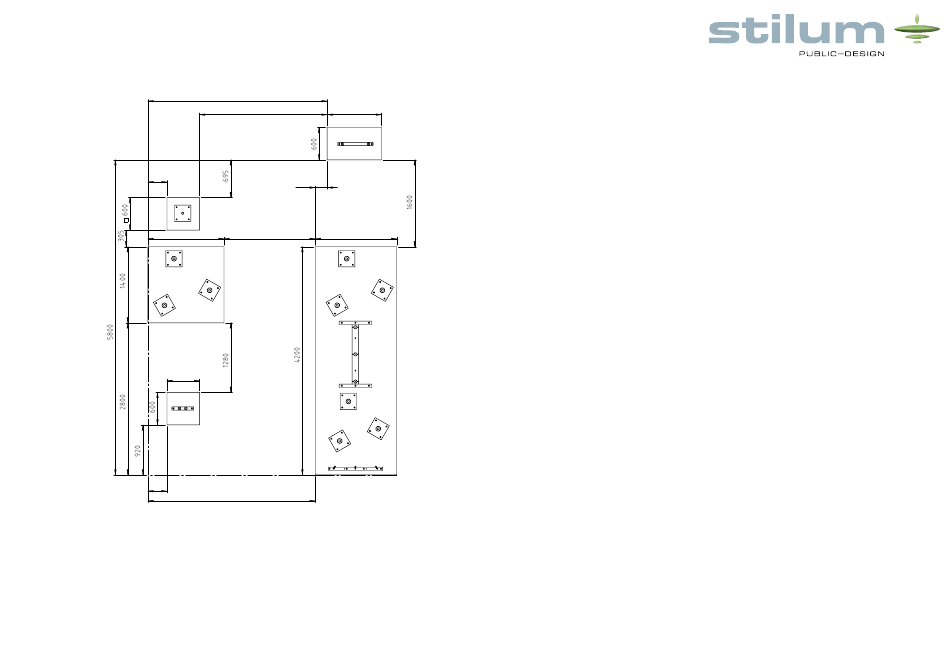

Skizze 2b: Draufsicht mit Fundamentpositionen „silva 3"
© stilum GmbH, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
3300
2350
1000
220
1680
1500
Häuschen 1
Häuschen 3
3080
B-B
6. Die vollständig montierten Häuschen auf die Anbindungsplatten setzen
und fixieren (s. Skizze 5a). Dabei sollten die mittleren Öffnungen mit
den Wackelbrückenlaschen einander zugewandt und die geschlossenen
Wände außen liegen.
7. Die kleine Standpfostenkombination auf die Position von Häuchen 3 (s.
Skizze 2b) setzen, sodass die Anbindungen für das Seilgeländer einan-
der zugewandt sind.
8. Das vollständig montierte Häuschen 3 auf die Anbindungsplatte setzen
und fixieren (s. Skizze 5a).
9. Die Balancierteller (s. Skizze 4b) zwischen Häuschen 1 und Häuschen
3 auf dem Hauptfundament so positionieren, dass die Teller eine Treppe
ergeben.
Hinweis: Die Bodenplatten der Standpfosten noch nicht
mit dem Fundament verschrauben!
10. Das Seilgeländer zwischen Häuschen 1 und Häuschen 3 mit den mitge-
lieferten Schäkeln einhängen.
11. Den Kugelaufstieg und den Rutschbogen (s. Skizze 4a,4c) und die
Rutsche (s. Skizze 4d) wie in Skizze 1 und 5b, 5d beschrieben an den
vorgegebenen Positionen zusammenfügen und verschrauben.
12. Das Kletternetz (s. Skizze 4f) an den dafür vorgesehenen Laschen an
das Häuschen 3 mit den mitgelieferten Schäkeln einhängen
Zuschnitt
Werkstoff
Gewicht
Benennung
(s. Skizze 5c) .
Name
Datum
Oberflächen nach
Zul. Abweichung
Fundamentplan
DIN ISO 1302
DIN 2768 - mH
Gez.
Behnke
24.03.17
Reihe 2
Gepr.
Projekt
13. Die Wackelbrücke (s. Skizze 4e) wie in den Skizze 5c zu sehen an den
silva3
dafür vorgesehenen Laschen an den Häuschen mit den mitgelieferten
Zeichnungsnummer
1018-00-00
Gewerbegebiet Larsheck
Schäkeln einhängen.
A Standfüße gedreht
15.02.18 ES
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Rev
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
14. Gesamtes Spielgerät nochmals auf den Fundamenten ausrichten.
Hinweis: Die Häuschen dementsprechend ausrichten, dass ein Durch-
hängen der Wackelbrücke und des Kletternetzes vermieden wird.
1138.6
Maßstab
1:30
Blatt
2
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
A3
Stand: 28.01.2019 S. 3
