STRANDSCHÖNHEITEN
Aufbauanleitung Modell Marlene, Sophia, Brigitte, Doris

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Intergrill Marlene

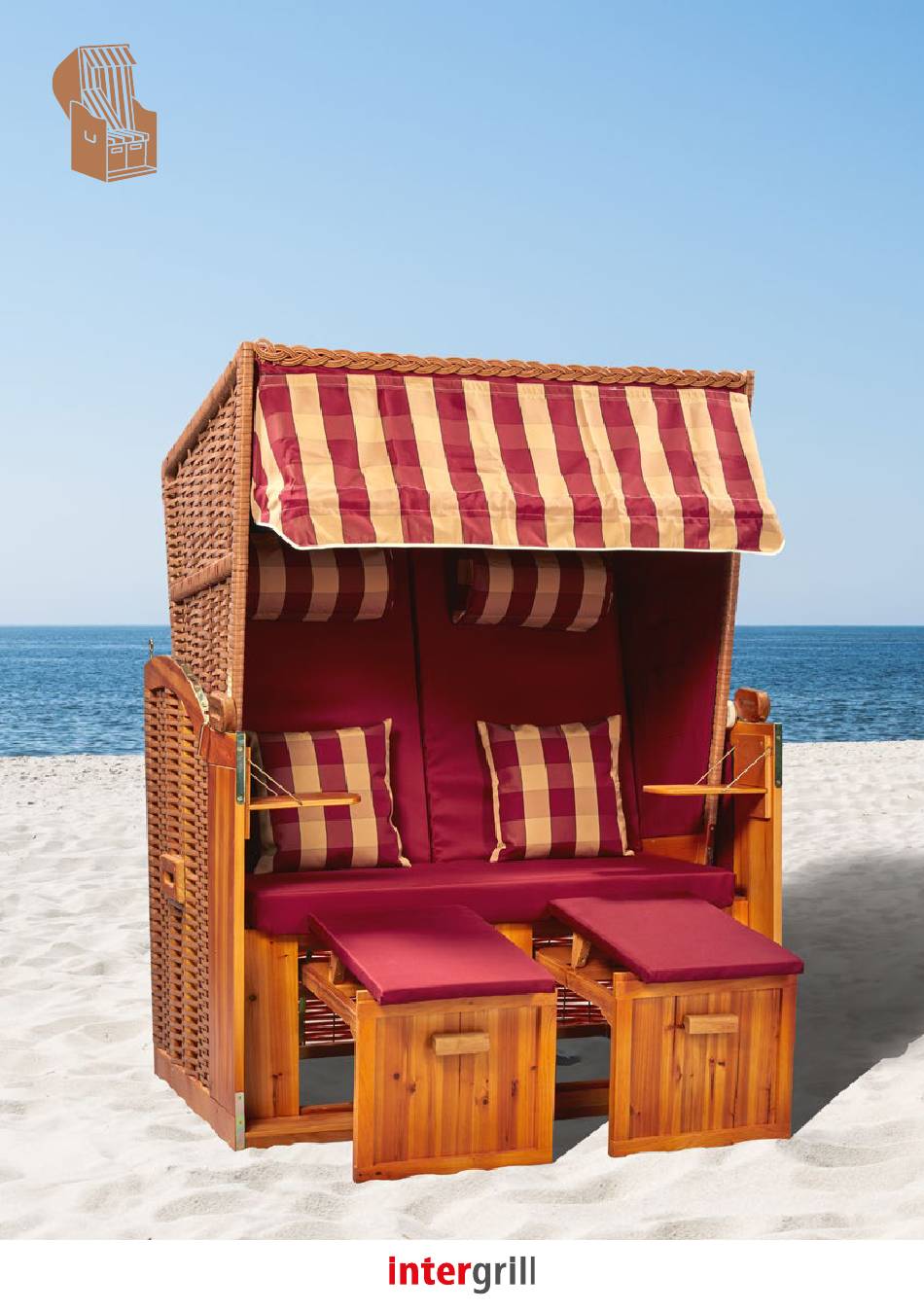

  • Seite 1 STRANDSCHÖNHEITEN Aufbauanleitung Modell Marlene, Sophia, Brigitte, Doris...
  • Seite 2: Einleitung

    MONTAGEANLEITUNG Einleitung Bitte prüfen Sie vor Beginn der Montage alle Teile und Schrauben auf Vollständigkeit Aufbauhinweise • Idealerweise erfolgt der Aufbau zu zweit • Sie benötigen einen stabilen Kreuzschlitz-Schraubendreher oder besser einen Akkuschrauber mit guten (neuen) Kreuz-Bits • Bitte stellen Sie Ihren Akkuschrauber auf einen mittleren Drehmoment, um ein Überdrehen des Schraubenkopfes zu verhindern •...
  • Seite 3: Lieferumfang

    MONTAGEANLEITUNG Lieferumfang Bild / Picture Bezeichnung / Description Anz. Bild / Picture Bezeichnung / Description Anz. 4 x 25 mm Holzschrauben (A1) Frontseite Unterkorb (C) 4 x 25 mm Wood screws (A1) Front panel (C) 4x30mm Holzschrauben (A2) Unterkasten (A) 4x30mm Wood screws (A2) Lower box (A) 4 x 50 mm Holzschrauben (A3)
  • Seite 4: Aufbau Des Unterkorbs S Chritt 1: Aufbau Des Unterkorbs

    4 AUFBAUANLEITUNG / ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNG Aufbau des Unterkorbs S chritt 1: Aufbau des Unterkorbs S tep 1:As s embly of the Lower P art Bitte verwenden Sie die abgebildeten Teile für diesen Montageschritt. Montages chritt. Bauteil Unterkasten (2) Bauteil Frontseite (1) B auteil Unterkas ten (2) B auteil F ronts eite ( 1) Stütz- / Sitzleisten (3)
  • Seite 5: Aufbau Des Unterkorbs

    MONTAGEANLEITUNG 5 AUFBAUANLEITUNG / ASSEMBLY INSTRUCTIONS Aufbau des Unterkorbs 5. Schieben Sie nun das Fußbrett (5) an die Frontseite, so dass die geschlossene Seite des Fußbrettes nach vorne zeigt. 5. S chieben S ie nun da s Fu©¬ b rett (5) an die F ronts eite, s o da s s die gesc hloss ene S eite de s Fu©¬...
  • Seite 6: Montage Der Fußbänke

    MONTAGEANLEITUNG Montage der Fußbänke 1. Bitte verwenden Sie die abgebildeten Teile für diesen Montageschritt. Fußbank Front (7) Fußbank Rahmen (7) Führungsstangen (S6) For the next assembly step, please use the shown parts. Foot rest front (7) foot rest (7) guide rails (S6) 2.
  • Seite 7 MONTAGEANLEITUNG Montage der Fußbänke 5. Das geschwungene Ende der Führungsschiene wird nun einfach hinten in die vorgebohrten Löcher gesteckt. The curved end of the guide rail (S6) is then simply plugged back into the pre-drilled holes. 6. An der Innenseite der Front wird jede Führungsschiene (S6) mittels einer Schraube vom Typ A1 an der oberen Leiste verschraubt.
  • Seite 8 MONTAGEANLEITUNG Aufbau des Oberkorbs 1. Zur Montage des Oberkorbs schrauben Sie zunächst die Seitenteile (8) mit jeweils 4 Schrauben vom Typ A3 an die beiden Rückwandkomponenten (9H & 9I) fest. Die untere Rückwand (9I) wird dabei an der schmalen Seite montiert, die Scharniere zeigen Richtung Boden.
  • Seite 9: Zusammensetzen Von Ober- Und Unterkorb

    MONTAGEANLEITUNG Zusammensetzen von Ober- und Unterkorb 1. Um Ober- und Unterkorb zusammen zu fügen, müssen Sie die Ösen des Oberkorbs in die U-Profile des Unterkorbs einhaken. To add the upper & lower part together, please hook the eyes of the upper part in the U-sections of the lower part. WICHTIG Achten Sie bitte darauf, dass alle drei Ösen richtig verankert sind.
  • Seite 10: Montage Des Stützbügels

    MONTAGEANLEITUNG Montage der Verstellgriffe 2. Stecken Sie nun den Verstellgriff (S5) in ein Loch auf der Schiene am Unterkorb, halten eine Kunststoffscheibe vor das Schraubloch am Oberkorb und drehen den Bolzen durch den Verstellgriff und die Kunststoffscheibe in den Oberkorb. Now insert the adjustable handle (S5) into a hole on the rail.
  • Seite 11: Einsetzen Der Polster

    MONTAGEANLEITUNG Montage des Stützbügels 3. Achten Sie bitte darauf, dass der Stützbügel frei schwingen kann. Please be aware that the support bracket needs to be freely movable. 4. Anschließend wird der Stützbügel mit Hilfe der Schrauben und Hutmuttern (S7) der U-Profile an diesen befestigt. Afterwards, please screw the support bracket with screws and cap nuts (S7) into the U-Profiles.
  • Seite 12 Intergrill GmbH Friedrich-Bessel-Str. 20 50126 Bergheim Deutschland Service Hotline 02271 - 467 0158 info@strandschoenheiten.de Lieferumfang ohne Extras, optionale Bestellung möglich. Abbildungen, Zeichnungen, Maß- und Gewichtsangaben nur Annäherungswerte. Es können drucktechnisch bedingte Farbabweichungen auftreten. Änderungen vorbehalten. Stand Februar 2019...
