Montageanleitung Spielhaus „brevi"
Artikel - Nr. 51 8020 601
432
408
te
erial
B-B

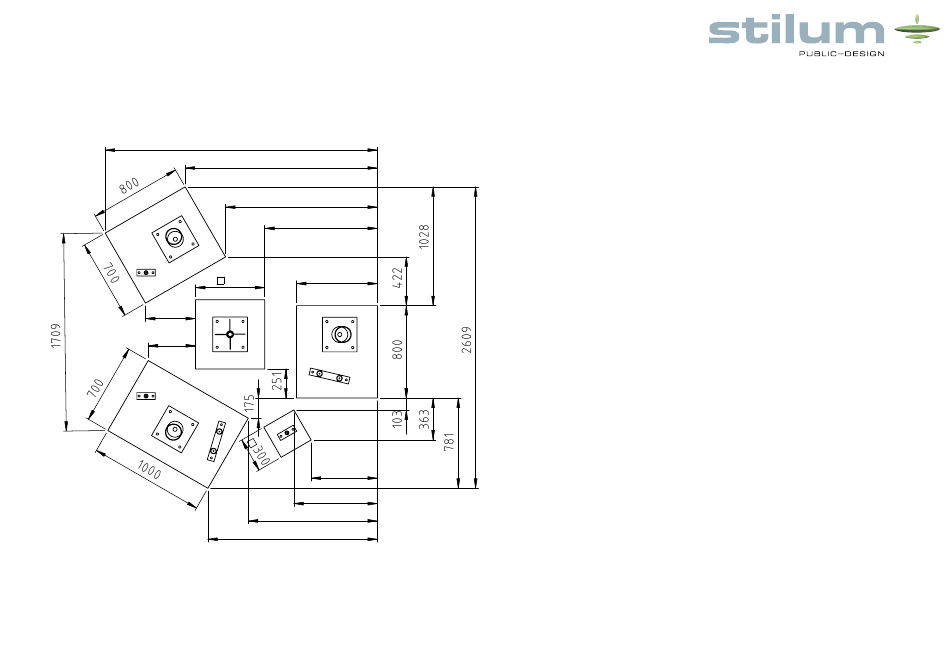

Skizze 3: Draufsicht auf Fundamente mit Vermaßung
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
2357
1665
1315
976
700
600
574
724
1118
1468
B
6. Das Spielhäuschen auf das Fundament aufsetzen und gem. Skizze 3 aus-
richten. Dann Schiebespiel, Sitzbank und den Tisch ebenfalls gem. Skizze 3
aufsetzen und im Verhältnis zum Spielhäuschen ausrichten. Auf ausreichen-
den Abstand zum Rand des Fundaments achten.
7. Die Bodenplatten aller Einzelteile des Spielgeräts an den vorgebohrten
Löchern mit den mitgelieferten Schwerlastdübeln mit dem Fundament ver-
schrauben.
8. Den gesamten Sicherheits-/Mindestraum mit einem der ausgeschriebenen
Fallhöhe entsprechenden Fallschutz abdecken.
Freie Fallhöhe: 0mm
Empfohlener Boden: Rasen, synthetischer Fallschutz (Wir empfehlen die
Verwendung unserer Spielpunktunterlage mit einem Durchmesser von
3,80 m, muss separat bestellt werden)
Beton (Der Boden sollte eben und kantenfrei sein)
9. Schrauben an den Verbindungsstellen nach 1/4-Jahr kontrollieren und
Zuschnitt
ggf. nachziehen.
10. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Oberflächen nach
DIN ISO 1302
Reihe 2
A Fundamentdicke geändert
Rev
Änderung
Werkstoff
Name
Zul. Abweichung
DIN 2768 - mH
Gez.
Schramm
22.09.17
Gepr.
Gewerbegebiet Larsheck
07.12.18 ES
56271 Kleinmaischeid
Datum
Name
Deutschland
Gewicht
1327.19
Benennung
Datum
Fundamentplan
Projekt
brevi
Zeichnungsnummer
1215-00-00
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRAD
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT,
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGE
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN
Stand: 27.02.2019 S. 3
