Inhaltszusammenfassung für 2N 2Wire-Set

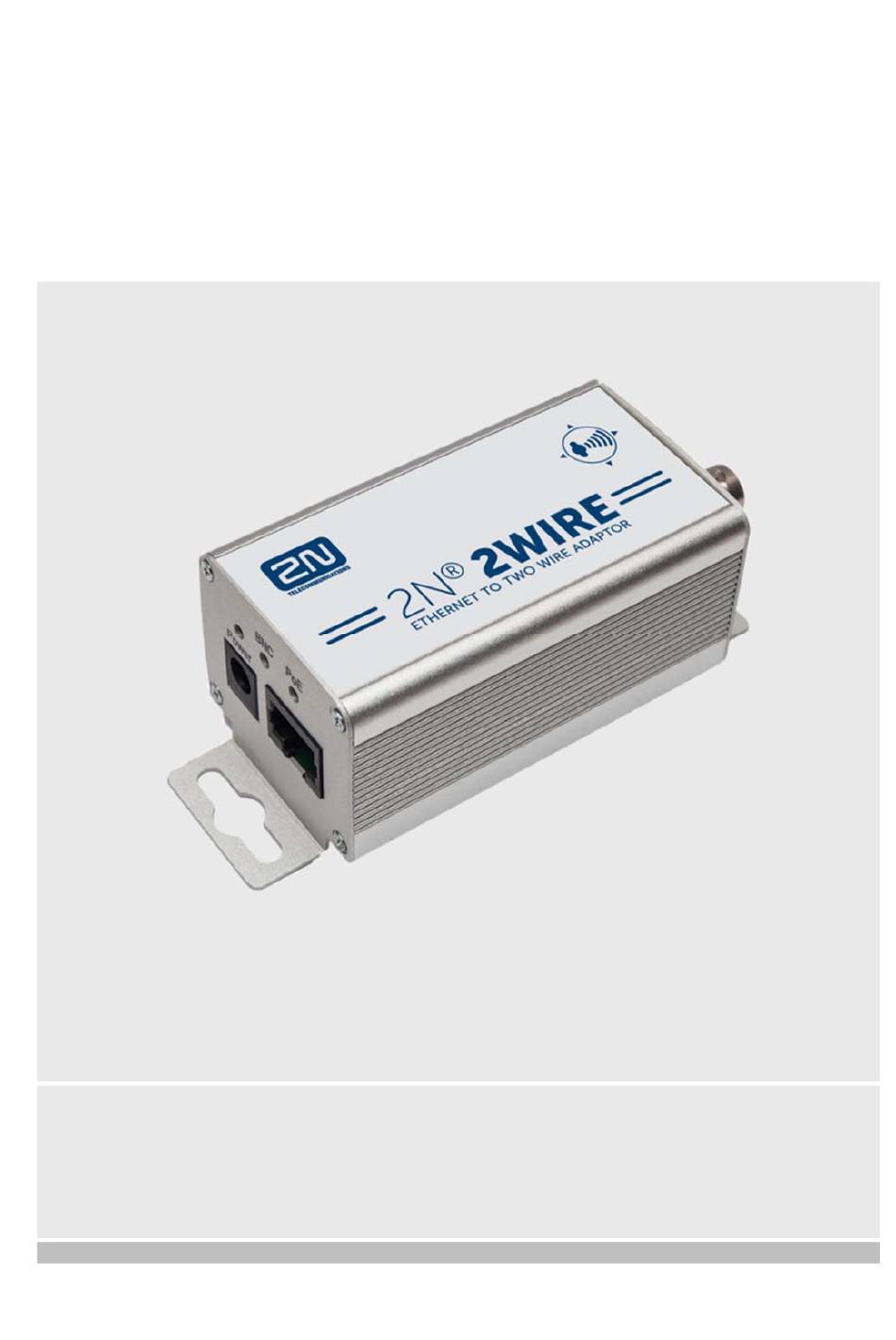

- Seite 1 2N 2Wire-Set Bedienungsanleitung Version 1.0.0 www.keil-telecom.de...

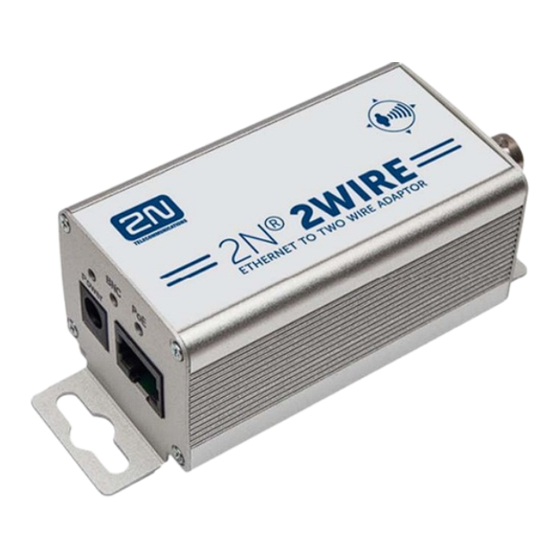

- Seite 2 Produktübersicht Mit dem 2Wire-Adapter kann eine Netzwerkverbindung über eine 2-Draht Leitung hergestellt werden. Zusätzlich wird auch noch PoE auf der Leitung übertragen, zur Stromversorgung des Empfänger- Adapters und eines IP Endgerätes. Der Adapter ist skalierbar, ein Sender kann bis zu 4 Empfänger ansteuern.
- Seite 3 Anschluss und Inbetriebnahme Ein 2Wire Adapter wird mittels Patchkabel mit dem Netzwerkswitch verbunden (Sender). Beide Geräte sind identisch, jeder Adapter kann als Sender oder Empfänger verwendet werden. Zwischen dem Sender-Adapter und dem Empfänger (sowie ggf. weiteren) eine 2-Draht Verbindung herstellen. Die Verbindung erfolgt im Bussystem, dabei Polung beachten. Das IP Endgerät am 2Wire Empfänger Adapter anschliessen und Netzteil im 2Wire Sender Adapter einstecken, Sender und Empfänger konfigurieren sich selbst.
- Seite 4 Hinweise Welche Kabellängen sind mit dem 2Wire-Adapter sind möglich? Die Verbindung zwischen den 2Wire Master- und Slave-Adapter ist per Koaxialkabel, Twisted-Pair oder 2-Draht möglich. Abhängig vom Kabeltyp und Querschnitt sind folgende Längen möglich: Koaxialkabel bis zu 1.500 m, Twisted-Pair oder Klingeldraht bis zu 500m. Je länger das Kabel desto geringer wird die verfügbare Übertragungsgeschwindigkeit des 2Wire Set.
-
Seite 5: Technische Daten
Technische Daten Ethernet Anschluss RJ45 Geschwindigkeit 10/100 Base T, halbduplex / vollduplex, Auto-Negotiation Spannung IEEE 802.3 af/at 40 W, PoE+ kompatibel 2-Draht Schnittstelle Kabeltyp Koaxial, 2-Draht-Kabel, Cat 5e, Cat 6 Impedanzen 25 Ω bis 100 Ω Übertragungsreichweite bis 1500m bei Koax, bis zu 500m bei Twisted-Pair oder Klingeldraht Übertragungsmethode Zugangsmethode... -
Seite 6: Technischer Kundenservice
Technischer Kundenservice Sollten Sie trotz aufmerksamen Lesens der Anleitung noch Fragen haben, wenden Sie sich bitte an Ihren Fachhändler oder unsere Service-Hotline: Rufnummer Service-Hotline: 01805 / 345 835 (14 ct/Min. aus dem deutschen Festnetz, Mobilfunk max. 42 ct/Min. – Stand 01/2012) Bevor Sie Ihren Fachhändler oder unsere Hotline anrufen, bitten wir Sie folgende Angaben bereit zu halten: Welche Einstellungen haben sie vorgenommen? -
Seite 7: Allgemeine Vorschriften Und Regeln, Haftungsausschluss
Allgemeine Vorschriften und Regeln, Haftungsausschluss Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Produkt in Betrieb nehmen. Folgen Sie allen enthaltenen Anweisungen und Empfehlungen. Jegliche Nutzung des Produkts, welche im Widerspruch zu den Anweisungen steht, kann zu Fehlfunktionen, Beschädigungen oder Zerstörung des Produkts führen. - Seite 8 Keil Telecom Vertriebs GmbH & Co KG Dohnanyistr. 30 04103 Leipzig Telefon: 0341/ 256317-40, Telefax: 0341/ 256317-49 E-Mail: info@keil-telecom.de Web: www.keil-telecom.de Änderungen und Irrtümer vorbehalten. Stand 11/2014...
