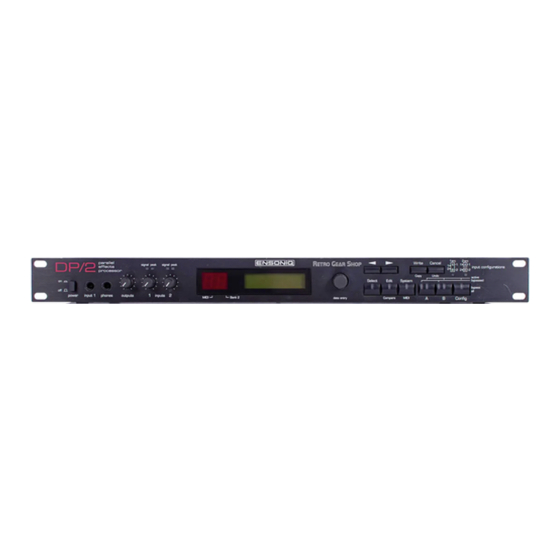

ENSONIQ DP/2 Referenzhandbuch
  1. Anleitungen
  2. Marken
  3. ENSONIQ Anleitungen
  4. Effektprozessor
  5. DP/2
  6. Referenzhandbuch

ENSONIQ DP/2 Referenzhandbuch

Parallel-effekt-prozessor
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Kapitel 1 — Steuerung und
Basisfunktionen
There must be
something better...
Dieses Kapitel gibt Ihnen eine Übersicht über die vielen Knöpfe des DP/2 und die Buchsen auf der
Rückseite, über die Systemkonzeption, über das Anwählen von DP/2-Presets und über das
Ändern der unterschiedlichen Parameter. Wir gehen davon aus, daß Sie dieses Kapitel sorgfältig
durchlesen — nur so können Sie richtig was aus Ihrem DP/2 herausholen.
ENSONIQ DP/2 Referenzhandbuch
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ENSONIQ DP/2

  • Seite 1: Kapitel 1 - Steuerung Und Basisfunktionen

    There must be something better… Dieses Kapitel gibt Ihnen eine Übersicht über die vielen Knöpfe des DP/2 und die Buchsen auf der Rückseite, über die Systemkonzeption, über das Anwählen von DP/2-Presets und über das Ändern der unterschiedlichen Parameter. Wir gehen davon aus, daß Sie dieses Kapitel sorgfältig durchlesen —...
  • Seite 2 Bank 2 1. Power 6. Signal/Peak LEDs Der Netzschalter schaltet den DP/2 an und aus. Dieser Die zwei LEDs über den Input-Knöpfen zeigen den Pegel Schalter muß in der Off-Position stehen, wenn Sie das des Input-Signals an, wie er in die Analog/Digital- PS-1 Netzteil an der Rückseite anschließen.
  • Seite 3 Im Select-Modus wählen Sie mit dem Dateneingabe- Die beiden Unit-Tasten (A und B) entsprechen den zwei Knopf die Presets an. In allen anderen Fällen ändert separaten Signalprozessoren im DP/2. Diese Tasten der Knopf den Wert des aktuellen Parameters. Nach aktivieren eine Unit für Presetauswahl oder rechts werden die Werte größer, nach links kleiner.
  • Seite 4 Diese Buchse dient zum Anschluß eines ENSONIQ Interface) Informationen, die beim DP/2 ankommen, CVP-1 Control Voltage Fußpedals, das als Modulator zu weiteren Geräten. Informationen, die vom DP/2 den Parametern im DP/2 zugeordnet werden kann. selbst erzeugt werden, gehen nicht an diese Buchse Pedal/CV Specs: 3-poliger Stecker (Spitze = —...

  • Seite 5: Pegeleinstellung

    Uhr-Position und der Outputs-Knopf in der 2-Uhr-Position stehen und Sie ein Eingangssignal von +4 dBu haben, dann liegt auch das Ausgangssignal des DP/2 bei +4 dBu. Wenn die Input- Knöpfe in der 2-Uhr-Position und der Outputs-Knopf in der 10-Uhr-Position stehen und Sie ein Eingangssignal von -10 dBV haben, dann liegt auch das Ausgangssignal des DP/2 bei -10 dBV.

  • Seite 6: Bemerkung Über Input- Und Output-Buchsen

    Kopfhörer können am DP/2 an der 6,5mm Stereobuchse Phones auf der Vorderseite angeschlossen werden, um den Ausgang des DP/2 in Stereo zu hören. Das Signal an dieser Buchse ist die Summe aller Outputs, selbst wenn dort nichts angeschlossen ist. Die hinteren Outputs werden wie folgt auf den Stereo-Kopfhörer gelegt: 1 nach links;...
  • Seite 7 Abb. 1 zeigt ein System, bei dem eine Masseschleife entstehen kann. Abb. 2 dagegen zeigt ein System OHNE Masseschleife. Der DP/2 hat „massekompensierte“ Outputs, die den Vorteil eines symmetrischen Outputs (minimales Brummen und Interferenz) mit dem von galvanisch entkoppelten Outputs verbindet (was Masseprobleme verhindert).

  • Seite 8: Spezielles Symmetrisches Kabel (Gegen Die Masseschleife Am Input)

    2. In unsymmetrischen Anwendungen verwenden Sie ein Spezialkabel, bei dem die Masse des Steckers, der in die Quelle eingesteckt ist, unterbrochen ist. Die Masse der Quelle wird auf den Ring des Input-Steckers am DP/2 geführt. Die beiden Spitzen sind normal verbunden. Spezielles unsymmetr. Kabel (gegen die Masseschleife am Input)

  • Seite 9: Xlr Inputs Und Outputs Am Dp

    Kapitel 1 — Steuerung & Basisfunktionen XLR Inputs und Outputs am DP/2 Die massekompensierten Outputs des DP/2 vereinfachen die Sache erheblich. Mit Kabelverbindungen von Standard 6,5mm auf XLR treten keine Masseschleifen auf. Symmetrisches Kabel 6,5mm auf XLR schwarz Abschirmung Gehäuse...

  • Seite 10: Bemerkungen Zu Den Fußschaltern

    Tasten dauernd gedrückt sind (die linken Pedale der beiden Fußschalter), und der DP/2 funktioniert überhaupt nicht mehr. Falls ein Einzelfußschalter an der Buchse Foot Switch 1 angeschlossen ist und der DP/2 eingeschaltet wird, sehen Sie kurz die Meldung „Button #14“ im Display. Falls ein Einzelfußschalter an die Buchse Foot Switch 2 angeschlossen ist, und der DP/2 eingeschaltet...
  • Seite 11 Der DP/2 erlaubt es Ihnen, mit einem Doppelfußschalter (wie dem ENSONIQ SW-10) die beiden Effektprozessoren des DP/2 an- und auszuschalten. Für diese Einstellung: 1. Verbinden Sie ein Pedal mit der Buchse Foot Switch 1 auf der Rückseite des DP/2. Foot Switch Foot Switch 2.

  • Seite 12: Ersetzen Sie Den Mono-Stecker Durch Einen Stereo-Stecker

    Kapitel 1 — Steuerung & Basisfunktionen HOT MODS! Obwohl Einzelfußschalter nicht empfohlen werden können, sind sie, wie z.B. die ENSONIQ Modelle SW-2 oder SW-6 erfolgreich einsetzbar, wenn Sie eine der beiden folgenden Modifikationen vornehmen. Falls Sie es nicht selbst machen wollen, fragen Sie einen...

  • Seite 13: Bauen Sie Eine Adapterbox Mit 2-Mal Mono Auf Stereo

    4. Löten Sie einen Draht zur Verbindung der drei Buchsenkörper. 5. Stecken Sie die Einzelfußschalter in die Mono-Buchsen. 6. Stecken Sie das Stereo-Kabel in die Stereo-Buchse und eine der DP/2 Foot Switch Buchsen. 7. Sie können die einzelnen Buchsen auf dem Gehäuse zur besseren Unterscheidung beschriften.

  • Seite 14: Die Betriebsarten Des Dp

    Kapitel 1 — Steuerung & Basisfunktionen Die Betriebsarten des DP/2 Der DP/2 befindet sich grundsätzlich in einer der drei Betriebsarten: Select, Edit oder System/MIDI. Sie gelangen in eine von ihnen, indem Sie ihre Taste auf der Vorderseite drücken; der aktuelle Modus wird durch die leuchtende LED angezeigt.

  • Seite 15: Über Den Select-Modus

    Algorithmus und Signal-Routing • Das rote LED-Display (links) zeigt den Speicherplatz des Presets im Speicher des DP/2. Das Display zeigt die Nummern 00 bis 99 (für Bank 1) und 00. bis 99. (für Bank 2). Wenn der untere rote Dezimalpunkt im LED-Display leuchtet, befindet sich das Preset in Bank 2.

  • Seite 16: Über Den Edit-Modus

    Mit der Taste {COMPARE} (der Taste {EDIT}) können Sie zwischen der ursprünglichen Einstellung (LED leuchtet konstant) und der geänderten Version (LED blinkt) dieses Algorithmus hin- und herschalten. Im Display sehen Sie jeweils die Parametereinstellungen, die Sie auch hören. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 17: Über Den System/Midi-Modus

    Sie die Parametersuche etwas beschleunigen: • Nach {SYSTEM/MIDI} drücken Sie {A}, {B} oder {CONFIG} für die unit-spezifischen MIDI- Parameter. • Durch wiederholtes Drücken von {SYSTEM/MIDI} gelangen Sie zu einigen bevorzugten Parametern, von wo aus Sie den gewünschten Parameter schnell erreichen. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 18: Über Presets

    Kapitel 1 — Steuerung & Basisfunktionen Über Presets Der DP/2 hat 600 Presets in seinem Speicher, die in zwei Bänke je 300 Presets aufgeteilt sind. Die Preset-Banks 1 und 2 enthalten je 100 Presets der drei Typen (1-Unit-, 2-Unit- und Config- Presets), davon 50 im RAM und 50 im ROM.
  • Seite 19 Kapitel 1 — Steuerung & Basisfunktionen Input Configurations Die Diagramme in der oberen, rechten Ecke des DP/2 zeigen die Input Configurations. 1 src 2 src input configurations 1-Source-Input-Configuration Bei einer Input Config mit einer Quelle leuchtet die LED über dem 1-Source-Input- Configuration-Diagramm.

  • Seite 20: Wie Die Config-Art Das Auswählen Von Presets Beeinflußt

    Kapitel 1 — Steuerung & Basisfunktionen Wie die Config-Art das Auswählen von Presets beeinflußt Die beiden unterschiedlichen Config-Arten verwandeln den DP/2 in 1 oder 2 unabhängige Effektprozessoren: Configurationsart: Preset-Beispiel(e): Airplane Hangar A:REV ~ B:rev Eine 1-Source-Config verwandelt den DP/2 In einem 2-Unit-Preset zeigt die untere Zeile in einen Mehrfach-Effektprozessor, bei dem des Displays die Abkürzungen aus 3...

  • Seite 21: Ersetzen Des Algorithmus In Einer Einzelnen Unit

    Bemerkung: haben, verlieren Sie alle Parametereinstellungen des alten Algorithmus, außer Sie drücken {UNDO} und rufen damit den Original-Algorithmus mit seinen Parametern zurück. Sie müssen dann {UNDO} drücken, bevor Sie einen anderen Parameter anwählen oder den Edit-Modus verlassen. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 22: Über Den Signalverlauf

    Steht für keine Verbindung zwischen den Units, und daß sie einen separaten Signalverlauf haben (das Leerzeichen erscheint nicht in einer 1-Source-Config, da hierbei beide Units immer miteinander verbunden sind. Dies kann nur bei einem Config- Preset vorkommen. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 23: Zum Verständnis Von Seriellem, Parallelem Und Rückgekoppeltem Signalverlauf

    Feedback 2 liegt darin, wie das trockene Signal mit dem Effektsignal gemischt wird (siehe unten). Beachten Sie, daß das rückgekoppelte Signal mit vollem Effekt vor dem trockenen Signal abgegriffen wird. Dies sind die beiden Rückkopplungsarten des DP/2: trocken trocken trocken...

  • Seite 24: Umgehen Von Units

    Change Map der Unit zugelassen werden. Mehr Informationen darüber finden Sie im Kapitel 4 — System/MIDI. Tricks und Abkürzungen Hier noch ein paar Tips zum Umgang mit dem DP/2. Um zum ersten Parameter des Algorithmus im Edit Modus zu gelangen, ohne Tip: durch alle Parameter blättern zu müssen, können Sie eine der beiden Tasten {<} oder...

  • Seite 25: Kapitel 2 - Algorithmen

    Kapitel 2 — Algorithmen HELLO HELLO HELLO HELLO HELLO Dieses Kapitel zeigt Ihnen, wie die Effekte (genannt Algorithmen) im DP/2 funktionieren, und welche Bedeutung die dazugehörenden Parameter haben. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 26: Liste Der Algorithmen

    Kapitel 2 — Algorithmen Liste der Algorithmen Die folgenden Algorithmen (in alphabetischer Reihenfolge aufgelistet) sind im DP/2 verfügbar: 3.6 sec DDL 2U Keyed Expander 8 Voice Chorus Large Plate ADSR Env Gen Large Room Rev Chorus-Reverb MultiTap Delay CmprDistFlngRev No Effect...

  • Seite 27: Zum Verständnis Der Dp/2 Algorithmen

    Wenn Sie ein neues Preset anwählen, wird der Algorithmus und seine Parameter in die ESP(s) geladen, und Sie hören diesen Algorithmus. Wenn ein neuer Algorithmus in die ESP(s) geladen wird, blendet der DP/2 den Audio-Input auf einen trockenen Signalpfad, um einen sauberen Effektübergang zu bewirken.

  • Seite 28: Algorithmus-Abkürzungen

    Kapitel 2 — Algorithmen Algorithmus-Abkürzungen Jeder Algorithmus im DP/2 hat eine Abkürzung aus drei Buchstaben, über die er im Select- Modus identifiziert werden kann. Die Abkürzungen der DP/2 Algorithmen sind: Algorithmus: Abkürzung: Algorithmus: Abkürzung: Algorithmus: Abkürzung: 3.6 sec Delay 2U...

  • Seite 29: Editieren Der Algorithmus-Parameter

    7. Für das weitere Editieren des Algorithmus wählen Sie den Parameter mit den Tasten {<} und {>} und stellen den Wert des aktuellen Parameters (blinkt) mit dem Dateneingabeknopf ein. Sie finden bei jedem Algorithmus eine vielfältige Auswahl von Parametern, mit denen Sie die Effekte des DP/2 nach Ihren Wünschen anpassen können. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 30: Mix Und Volume Parameter

    Bemerkung: Wenn der DP/2 bei Anwendungen verwendet wird, wo nur das Effektsignal am Ausgang des DP/2 erscheinen soll, stellen Sie den System/MIDI-Parameter 46 auf “Set All 1U Pset Mixes To Wet=Yes”. Er setzt automatisch alle 1-Unit-Preset Mix-Pegel auf 99, wenn sie ausgewählt werden —...

  • Seite 31: Effekt-Parameter Mit Dem Cv-Pedal Modulieren

    2. Stellen Sie den Parameter “DP2 Controller1” auf “DP2 Analog CV In”, wie oben dargestellt (mit diesem und den nächsten sieben Parametern bestimmen Sie die acht Controller, die der DP/2 als Modulatoren verwendet). Drücken Sie {EDIT} und wählen Sie die Unit (A oder B), deren Mix Sie mit dem CV-Pedal modulieren wollen.

  • Seite 32: Überblendung Von Effekten

    Damit moduliert der Controller 1 das Volumen von Unit B in umgekehrter Weise — niedrige Werte erhöhen das Volumen und hohe Werte reduzieren es. Schicken Sie jetzt ein Signal in den DP/2 und bewegen Sie den gewählten Controller (ein CV- Pedal oder ein externer MIDI-Controller) und Sie sollten das Überblenden der zwei Effekt- Algorithmen beim Bewegen des Controllers hören.
  • Seite 33 System/MIDI-Modus) auf denselben MIDI-Kanal eingestellt ist, auf dem Sie den Controller senden, und daß MIDI insgesamt (Parameter 22) und für die einzelnen Units (Parameter 01, 08 und 15) eingeschaltet ist. Sonst wird der MIDI-Controller vom DP/2 nicht erkannt. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 34: 3.6 Sec Ddl 2U

    Bedeutung, wenn Parameter 07 auf Continuous eingestellt ist. Wenn der Controller größer als 64 ist, beginnt der DP/2 mit der Aufzeichnung. Bei Werten unter 64 geht er auf Wiedergabe. Die Wiedergabe wird stummgeschaltet, wenn eine Aufnahme kürzer als 300 ms ist.
  • Seite 35 Kapitel 2 — Algorithmen 12 — Mod1 Param Range Max 16 — Mod2 Param Range Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 36: Über Die Instant Replay Funktion

    Wiedergabe umschaltet: Drücken Sie {SYSTEM/MIDI}, bis das Display den Parameter 23 zeigt: DP2 Controller1= Ftsw 1-L Toggle Mit dem Dateneingabeknopf stellen sie den DP/2 Controller1 auf “Ftsw 1-L Toggle”. Drücken Sie {SYSTEM/MIDI}, Das Display zeigt Parameter 31: Footswitch 1-L= DP2 Controller Mit dem Dateneingabeknopf stellen Sie den Footswitch 1-L auf “DP2 Controller”.

  • Seite 37: Voice Chorus

    Stereo-Effekte, wenn er über einen Modulator gesteuert wird. 06 — 8V Chorus Regen Bereich: 00 bis 99 Bestimmt den Signalanteil, der vom Output des Chorus an den Input des Chorus rückgekoppelt wird. Der Wert 00 unterdrückt die Rückkopplung. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 38 15 — Mod2 Destination 12 — Mod1 Param Range Min 16 — Mod2 Param Range Min 13 — Mod1 Param Range Max 17 — Mod2 Param Range Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 39: Adsr Env Gen

    08 — Threshold Bereich: -96 bis +00 dB Bestimmt den Schwellwert für den Inversen Expander. Signale unterhalb dieses Pegels werden expandiert, während Signale darüber unverändert bleiben. Sobald das Eingangssignal unter den Schwellwert abfällt, erhöht der Expander das Signal. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 40 22 — Mod2 Destination 19 — Mod1 Param Bereich Min 23 — Mod2 Param Bereich Min 20 — Mod1 Param Bereich Max 24 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 41: Chorus-Reverb

    Steuert die Mischung aus trockenem und Effektsignal innerhalb des Chorus. Für den Anfang empfehlen wir eine Einstellung von 50. 09 — Large Plate Decay Bereich: 0.40 bis 140.0 sec Dieser Parameter bestimmt die Dauer des Reverbs, nachdem das Eingangssignal abgefallen ist. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 42 21 — Mod2 Destination 18 — Mod1 Param Bereich Min 22 — Mod2 Param Bereich Min 19 — Mod1 Param Bereich Max 23 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 43: Cmprdstflngrev

    Frequenzen werden durchgelassen und der Klang wird dünner. 10 — LowPass Fc Bereich: 100 bis 16 K Filtert die hohen Frequenzen hinter dem Verzerrer. Je höher der Wert, desto weniger hohe Frequenzen werden durchgelassen und der Klang wird dunkler. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 44 24 — Mod2 Destination 21 — Mod1 Param Bereich Min 25 — Mod2 Param Bereich Min 22 — Mod1 Param Bereich Max 26 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 45: De-Esser

    Signale darunter nicht verändert werden. 06 — Gain Change Einstellung: Dieser Parameter zeigt die Kompression in Echtzeit an. 07 — Comp Attack Bereich: 50µs bis 100ms Dieser Parameter bestimmt die Anstiegszeit vom Eintreffen des Signals bis zur Wirkung der Kompression. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 46 Stellt die Verstärkung/Abschwächung des Shelving-Hochpaßfilters ein. 22 — Sidechain EQ Input Trim Bereich: -48 bis +00 dB Bestimmt den Eingangspegel des Side-Chain EQ. 23 — Mod1 Source 27 — Mod2 Source 24 — Mod1 Destination 28 — Mod2 Destination ENSONIQ DP/2 Referenzhandbuch...
  • Seite 47 Kapitel 2 — Algorithmen 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 48: Digitaltubeamp

    Kapitel 2 — Algorithmen DigitalTubeAmp DigitalTubeAmp ist die Simulation eines modernen digitalen Gitarrenverstärkers. Während die anderen DP/2 Gitarrenverstärker-Algorithmen auf einer Waveshaping-Tabelle aufbauen, bietet der DigitalTubeAmp acht verschiedene Wavetables, zwischen denen Sie dynamisch wechseln können, indem Sie den Signalpegel erhöhen/absenken (Ihre Gitarre härter/weicher anschlagen).
  • Seite 49 00 bis 99 Dieser Parameter steuert die Ausgangspegel des Hauptverstärkers. 23 — Mod1 Source 27 — Mod2 Source 24 — Mod1 Destination 28 — Mod2 Destination 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min ENSONIQ DP/2 Referenzhandbuch...

  • Seite 50: Mod1 Param Bereich Max

    Kapitel 2 — Algorithmen 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 51: Dist-Cho-Revrb

    Das Vorzeichen des Werts bestimmt die Polarität der Rückkopplung. 10 — Post-Distortion VCF Fc 11 — Post-Distortion VCF Q Diese Parameter sind identisch mit den Pre-Distortion-Parametern und dienen zum Einstellen des zweiten VCFs nach dem Verzerrer. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 52 28 — Mod2 Destination 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 53: Dist-Roto-Revb

    Signal durch, während 99 nur das verzerrte Signal durchläßt. 10 — Rotor Speed Bereich: Slow oder Fast Bestimmt die Art, wie der Leslie zwischen langsamer (slow) und schneller (fast) Geschwindigkeit umschaltet. Die Wirkung dieses Schalters entspricht genau einem richtigen Leslie, indem die ENSONIQ DP/2 Referenzhandbuch...
  • Seite 54 27 — Mod2 Destination 24 — Mod1 Param Bereich Min 28 — Mod2 Param Bereich Min 25 — Mod1 Param Bereich Max 29 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 55: Dual Delay

    Input geführt wird und damit die Anzahl der Wiederholungen im Delay erhöht. 06 — Left Input Delay Pan Bereich: -99 bis +99 Dieser Parameter bestimmt die Position des linken Input-Delays im Stereopanorama. Ein Wert von -99 entspricht links außen , während +99 für rechts außen steht. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 56 18 — Mod2 Destination 15 — Mod1 Param Bereich Min 19 — Mod2 Param Bereich Min 16 — Mod1 Param Bereich Max 20 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 57: Ducker / Gate

    Attack-Signal wie eine Snare Drum ein anderes Musiksignal an Input 1 ein- und ausschalten, um einen extern steuerbaren Stakkato-Effekt zu erzielen. Wichtig: Dieser spezielle Algorithmus ist im DP/2 nur als ROM-Config (Speicherplatz 89 in Bank 1) verfügbar, da er einen besonderen Signalverlauf erfordert.
  • Seite 58 Stellt die Verstärkung oder Dämpfung des Shelving-Filters für die hohen Frequenzen ein. 22 — Side-Chain EQ Input Trim Bereich: -48 bis +00 dB Regelt den Eingangspegel des Side-Chain-EQ. Damit werden nur bestimmte Frequenzbereiche des Eingangssignals selektiv komprimiert. 23 — Mod1 Source 27 — Mod2 Source ENSONIQ DP/2 Referenzhandbuch...
  • Seite 59 28 — Mod2 Destination 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 60: Dynamictubeamp

    11 — Pre-EQ3 Fc 09 — Pre-EQ2 Gain 12 — Pre-EQ3 Gain 10 — Pre-EQ2 Q 13 — Pre-EQ3 Q Diese Parameter sind identisch mit den vorangegangenen, steuern aber einen zweiten und dritten parametrischen Filter vor dem Preamp. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 61 28 — Mod2 Destination 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 62: Eq-Chorus-Ddl

    05 — Chorus Center Bereich: 00 bis 99 Dieser Parameter steuert die nominale Delay-Zeit des Chorus für die Delay-Modulation. Die Einstellung des Parameters verändert den Klangcharakter des Effekts. Diese Delay-Zeit hängt nicht mit den Regen-Delays oder Echo-Delays zusammen. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 63 23 — Mod2 Destination 20 — Mod1 Param Bereich Min 24 — Mod2 Param Bereich Min 21 — Mod1 Param Bereich Max 25 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 64: Eq-Compressor

    08 — Comp Release Bereich: 1ms bis 10.0s Dieser Parameter bestimmt, wie lange es dauert, bis die Kompression voll ausgeschaltet ist, nachdem das Input-Signal unter den Schwellwert absinkt. Dieser Parameter sollte länger als die Attack-Zeit (Parameter 07) eingestellt werden. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 65 22 — Mod2 Destination 19 — Mod1 Param Bereich Min 23 — Mod2 Param Bereich Min 20 — Mod1 Param Bereich Max 24 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 66: Eq-Ddl-Withlfo

    07 — Left/Right LFO Einstellung: Out-of-Phase oder In-Phase Wenn dieser Parameter auf In-Phase eingestellt ist, werden der linke und rechte Chorus gemeinsam moduliert. Bei Out-of-Phase wird der linke Kanal nach oben verstimmt, während der rechte nach unten verstimmt wird. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 67 23 — Mod2 Destination 20 — Mod1 Param Bereich Min 24 — Mod2 Param Bereich Min 21 — Mod1 Param Bereich Max 25 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 68: Eq-Flanger-Ddl

    07 — Flanger Notch Depth Bereich: -99 bis +99 Dieser Parameter bestimmt die Tiefe der Einschnitte im Frequenzspektrum durch den Flanger. Beim Wert +00 wird der Flanger ausgeschaltet. Man kann allerdings einen Doppler-Effekt mit langsamen LFO-Raten erzeugen. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 69 26 — Mod2 Destination 23 — Mod1 Param Bereich Min 27 — Mod2 Param Bereich Min 24 — Mod1 Param Bereich Max 28 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 70: Eq-Gate

    -24 bis +00 dB Dieser Parameter bestimmt den Eingangspegel des EQs, um Übersteuerungen zu vermeiden. 11 — Noise Gate Off Below Bereich: -96 bis +00 dB Dieser Parameter bestimmt den unteren Schwellwert, bei dem das Gate schließt. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 71 20 — Mod2 Destination 17 — Mod1 Param Bereich Min 21 — Mod2 Param Bereich Min 18 — Mod1 Param Bereich Max 22 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 72: Eq-Panner-Ddl

    Dazwischen treffen sich beide Kanäle in der Mitte und ein Stereo-Signal wird zu Mono. Probieren Sie beide Einstellungen, bis es nach Ihren Vorstellungen klingt. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 73 23 — Mod2 Destination 20 — Mod1 Param Bereich Min 24 — Mod2 Param Bereich Min 21 — Mod1 Param Bereich Max 25 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 74: Eq-Tremolo-Ddl

    Multi-Shape-LFO hat, liegen die optimalen Einstellungen bei 50. Höhere Werte erzeugen weiter auseinanderliegende LFO-Kurven. 05 — Left/Right LFO Einstellung: Out-of-Phase oder In-Phase Dieser Parameter bestimmt, ob der linke und rechte Kanal des Stereo-Tremolos in Phase oder nicht in Phase moduliert werden. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 75 23 — Mod2 Destination 20 — Mod1 Param Bereich Min 24 — Mod2 Param Bereich Min 21 — Mod1 Param Bereich Max 25 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 76: Eq-Vibrato-Ddl

    Dieser Parameter bestimmt die Modulationsstärke. 05 — Left/Right LFO Einstellung: Out-of-Phase oder In-Phase Dieser Parameter bestimmt die Vibratorichtung der beiden Kanäle. Bei Out-of-Phase hat der linke Kanal einen Phasenvorsprung von 90û vor dem rechten. Bei In-Phase werden beide Kanäle phasengleich moduliert. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 77 23 — Mod2 Destination 20 — Mod1 Param Bereich Min 24 — Mod2 Param Bereich Min 21 — Mod1 Param Bereich Max 25 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 78: Expander

    07 — Exp Release Bereich: 1ms bis 10.0s Dieser Parameter bestimmt die Release-Rate, d.h. die Zeit zwischen dem Abfall des Signals unter den Schwellwert und dem Abschalten des Expanders. Dieser Wert sollte generell länger sein als die Attack-Zeit (Parameter 06). ENSONIQ DP/2 Referenzhandbuch...
  • Seite 79 21 — Mod2 Destination 18 — Mod1 Param Bereich Min 22 — Mod2 Param Bereich Min 19 — Mod1 Param Bereich Max 23 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 80: Fastpitchshift

    16 — Mod2 Destination 13 — Mod1 Param Bereich Min 17 — Mod2 Param Bereich Min 14 — Mod1 Param Bereich Max 18 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 81: Flanger

    Kapitel 2 — Algorithmen Flanger Flanger ist ein fetter Digital-Flanger. Der DP/2 verfügt über zwei verschiedene Flanger- Algorithmen. Dieser Flanger hat tiefere Einschnitte im Frequenzband und benötigt weniger Rückkopplung als der EQ-Flanger-DDL-Algorithmus. 01 — Mix 02 — Volume Die Beschreibung der Mix- und Volumen-Parameter finden Sie am Anfang dieses Kapitels. Die Flangerintensität kann über den Mix etwas verändert werden.

  • Seite 82: Flanger-Reverb

    Beim Wert +00 wird der Flanger ausgeschaltet. Man kann allerdings einen Doppler-Effekt mit langsamen LFO-Raten erzeugen. 09 — Left/Right LFO Bereich: Out-of-Phase oder In-Phase Dieser Parameter bestimmt, ob die Flanger der linken und rechten Kanäle gemeinsam moduliert werden. 10 — Large Plate Decay Bereich: 0.40 bis 140.0 sec. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 83 22 — Mod2 Destination 19 — Mod1 Param Bereich Min 23 — Mod2 Param Bereich Min 20 — Mod1 Param Bereich Max 24 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 84: Fuzz Box

    Mit dem Wert 99 erzielt man rauhe, metallische Obertöne. 08 — Softness Bereich: -99 bis +99 Bestimmt die Verzerrer-Charakteristik zwischen soft oder röhrenartig (+99) und hart oder transistorartig (-99). Der Unterschied ist am besten bei moderaten Einstellungen von Parameter 05 (Distortion Level In) zu hören. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 85 Eckfrequenz. Während der Parameter Fc (Filter cutoff) bestimmt, wo (bei welcher Frequenz) diese Spitze auftritt, steuert die Q-Einstellung die Ausprägung der Spitze. 21 — Noise Gate Off Below Bereich: -96 bis +00 dB Dieser Parameter bestimmt den unteren Schwellwert, bei dem das Noise Gate das Audiosignal abschaltet. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 86 30 — Mod2 Destination 27 — Mod1 Param Bereich Min 31 — Mod2 Param Bereich Min 28 — Mod1 Param Bereich Max 32 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 87: Gated Reverb

    Gated als auch das Reverse Reverb eine Reihe von internen Parameter schalten, nicht nur das Ausgangssignal. Der Benutzer hat allerdings nur Zugriff auf die Ausgangslautstärke. Der DP/2 verfügt über ein vielseitig programmierbares Gated Reverb, optimiert für perkussive Instrumente, das aber auch für andere Sounds sinnvoll einsetzbar ist.
  • Seite 88 Bestimmt die Decay-Rate, ähnlich wie beim Reverse Reverb Algorithmus. Üblicherweise wird die Decay-Rate sehr hoch eingestellt. Die Decay-Rate wird nicht als programmierbarer Parameter beim Reverse Reverb angeboten, aber der DP/2 hat ihn hier für spezielle Effekte bei niedrigen Werten. 06 — Release Time Bereich: 1ms bis 10.0s...

  • Seite 89: Left/Right Balance

    25 — Mod2 Destination 22 — Mod1 Param Bereich Min 26 — Mod2 Param Bereich Min 23 — Mod1 Param Bereich Max 27 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 90: Guitar Amp 1, Guitar Amp 2

    10 — Pre-EQ Q Bereich: 01 bis 18 Dieser Parameter bestimmt die Breite der Resonanzspitze bei der Mittenfrequenz des parametrischen Filters. Während der Fc-Parameter bestimmt wo (bei welcher Frequenz) diese Spitze auftritt, steuert die Q-Einstellung die Bandbreite der Spitze. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 91 27 — Mod2 Destination 24 — Mod1 Param Bereich Min 28 — Mod2 Param Bereich Min 25 — Mod1 Param Bereich Max 29 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 92: Guitar Amp 3

    11 — Gain Change Bereich: Dieser Parameter zeigt den Signalpegel in Echtzeit an. 12 — Noise Gate Off Below Bereich: -96 bis +00 dB Bestimmt den unteren Schwellwert, bei dem das Noise Gate das Signal abschaltet . ENSONIQ DP/2 Referenzhandbuch...
  • Seite 93 28 — Mod2 Destination 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 94: Guitar Amp 4

    Guitar Amp 4 Guitar Amp 4 erzeugt den warmen Klang der guten alten Klasse “A” Röhrengitarrenverstärker. Der DP/2 schafft dies durch sorgfältige Simulation ihrer Verzerrer-Charakteristik. Die Waveshaping-Tabelle für diese Gitarrenverstärkersimulation ist symmetrisch. Eine symmetrische Tabelle erzeugt ungerade Harmonische (keine geraden Obertöne). Der Amp Tube Bias Parameter ist sehr wichtig für diesen Algorithmus, weil er dynamisch die Symmetrie ändert und dadurch...
  • Seite 95 28 — Mod2 Destination 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 96: Guitartuner 2U

    Bass oder Gitarre Dieser Parameter optimiert den Frequenz-Detektor für Bass und Gitarre. 06 — Reference Bereich: A438 bis A445 Dieser Parameter bestimmt die Referenztonhöhe, normalerweise A=440. Verschiedene Länder verwenden andere Referenztonhöhen und mit diesem Parameter können Sie diese feineinstellen. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 97: Hall Reverb

    Ausgang geführt wird und mit dem Mix-Parameter (01) eingestellt wird. 01 — Mix 02 — Volume Die Beschreibung der Mix- und Volumen-Parameter finden Sie am Anfang dieses Kapitels. Reverbs klingen am besten mit einem Mix aus trockenem und Effektsignal. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 98 00 bis 99 Dieser Parameter bestimmt die Stärke der Verstimmung, d.h. wie sehr sich die Tonhöhe ändert. Niedrige Werte erzeugen einen metallischen Klang. Einige Sounds benötigen sehr niedrige Werte, während andere Sounds mit höheren Werten natürlicher klingen. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 99 28 — Mod2 Destination 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 100: Inversexpander

    Dieser Parameter bestimmt den unteren Schwellwertpegel, bei dem das Noise-Gate die Audiosignale abschneidet. 09 — Comp Noise Gate On Above Bereich: -96 bis +00 dB Bestimmt den oberen Schwellwert, bei dem das Noise-Gate die Audiosignale wieder durchläßt. Dieser zweite Parameter erzeugt eine Hysterese, um Fehltriggerungen zu verhindern. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 101 20 — Mod2 Destination 17 — Mod1 Param Bereich Min 21 — Mod2 Param Bereich Min 18 — Mod1 Param Bereich Max 22 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 102: Keyed Expander

    2) gesteuert wird. Dieser Effekt wird häufig in Studios benutzt, um Rhythmus-Spuren zu verbessern (z.B. eine Rhythmus-Gitarre an Input 1 durch eine Drum-Maschine an Input 2). Wichtig: Dieser spezielle Algorithmus wird im DP/2 nur als ROM-Config-Preset (Speicherplatz 96 in Bank 1) angeboten, weil er einen speziellen Signalverlauf verwendet.
  • Seite 103 22 — Mod2 Destination 19 — Mod1 Param Bereich Min 23 — Mod2 Param Bereich Min 20 — Mod1 Param Bereich Max 24 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 104: Large Plate

    Dieser Parameter wirkt als Tiefpaß-Filter auf das Signal, das in das Reverb geht. Er steuert den Anteil der hohen Frequenzen, die den Effekt durchlaufen. Je höher die Einstellung, desto mehr hohe Frequenzen werden durchgelassen und erzeugen einen helleren Klang. Sie können interessante Effekte erreichen, wenn Sie einen Modulator mit großem Regelbereich verwenden. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 105 20 — Mod2 Destination 17 — Mod1 Param Bereich Min 21 — Mod2 Param Bereich Min 18 — Mod1 Param Bereich Max 22 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 106: Large Room Rev

    Sustain erzeugen. Da die meisten natürlichen Räume keine lange Abklingzeit haben, sollten Sie diesen Wert eher niedrig einstellen. 04 — PreDelay-Zeit Bereich: 0 bis 450 ms Dieser Parameter bestimmt mit welcher Verzögerung das Originalsignal an das Reverb gelangt. Höhere Werte stehen für eine größere Verzögerung. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 107 LF Decay Time plus die Decay Time. 11 — Detune Rate Bereich: 00 bis 99 Dieser Parameter bestimmt die LFO-Frequenz für Verstimmungen während des Nachhalls. Detune erzeugt eine leichte, oszillierende Tonhöhenänderung während des Ausklingens. Das ergibt einen natürlicheren Klang durch Aufbrechen von Resonanzknoten. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 108 28 — Mod2 Destination 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 109: Multitap Delay

    25 — Mod2 Destination 22 — Mod1 Param Bereich Min 26 — Mod2 Param Bereich Min 23 — Mod1 Param Bereich Max 27 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 110: No Effect (Bypass Effect)

    08 — Mod2 Destination 05 — Mod1 Param Bereich Min 09 — Mod2 Param Bereich Min 06 — Mod1 Param Bereich Max 10 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 111: Nonlin Reverb1, 2, 3

    Diffuser und dem Density. Es gibt auch ein externes trockenes Signal (nicht dargestellt), das direkt vom Input zum Output geführt wird und mit dem Mix-Parameter (01) eingestellt wird. 01 — Mix 02 — Volume Die Beschreibung der Mix- und Volumen-Parameter finden Sie am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 112 Klang. Diffusion1 und 2 existieren in beiden Diffuser-Blöcken (siehe Diagramm). 15 — NonLin Diffusion2 Bereich: 00 bis 99 Diffusion2 ist ähnlich Diffusion1, wirkt aber auf die niedrigen Frequenzen. Die Einstellung 50 ergibt etwa eine gleiche Mischung aus trockenem und Diffuser-Sound. Diese Einstellung ist ein guter Ausgangswert. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 113 29 — Mod2 Destination 26 — Mod1 Param Bereich Min 30 — Mod2 Param Bereich Min 27 — Mod1 Param Bereich Max 31 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 114: Parametric Eq

    19 — Mod2 Destination 16 — Mod1 Param Bereich Min 20 — Mod2 Param Bereich Min 17 — Mod1 Param Bereich Max 21 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 115: Phaser - Ddl

    -99 bis +99 Dieser Parameter bestimmt die Stellen, an denen die Phasenauslöschungen liegen. Hohe Werte heben die Frequenz für den “Wusch”-Sound, während niedrige Werte entprechend tiefer klingen. Die Bewegung zwischen hoch und tief wird mit Phaser LFO Width eingestellt. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 116 18 — Mod2 Destination 15 — Mod1 Param Bereich Min 19 — Mod2 Param Bereich Min 16 — Mod1 Param Bereich Max 20 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 117: Phaser-Reverb

    Dieser Parameter bestimmt die Stärke der Phasenauslöschungen durch den Phaser. Tiefe Auslöschungen erreicht man mit dem Parameterwert 99. Wenn dieser Parameter auf +00 eingestellt ist, ist der Phaser-Effekt ausgeschaltet, aber es gibt einen Doppler-Effekt bei höheren LFO-Raten. 09 — Large Plate Decay Bereich: 0.40 bis 140.0 sec. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 118 21 — Mod2 Destination 18 — Mod1 Param Bereich Min 22 — Mod2 Param Bereich Min 19 — Mod1 Param Bereich Max 23 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 119: Pitch Shift 2U

    Bereich: -99 bis +99 Dieser Parameter dient zur Feineinstellung der Tonhöhe von Voice 2. 09 — PitchShifter Vc 2 Level Bereich: 00 bis 99 Bestimmt die Lautstärke von Voice 2. Die Einstellung 00 macht diese Stimme unhörbar. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 120 Sie die Stärke sehr hoch einstellen. Mod1 Source Mod2 Source Mod1 Destination Mod2 Destination Mod1 Param Bereich Min Mod2 Param Bereich Min Mod1 Param Bereich Max Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 121: Pitchshift-Ddl

    Bestimmt die Position von Voice 1 im Stereopanorama. Der Wert -99 bedeutet links außen und +99 ist rechts außen. 07 — PitchShift Vc 2 Semi Bereich: -12 bis +12 Einstellung der Tonhöhe von Voice 2 um eine Oktave nach oben oder unten in Halbtonschritten. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 122 21 — Mod2 Destination 18 — Mod1 Param Bereich Min 22 — Mod2 Param Bereich Min 19 — Mod1 Param Bereich Max 23 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 123: Pitchshifter

    -12 bis +12 Einstellung der Tonhöhe von Voice 2 um eine Oktave nach oben oder unten in Halbtonschritten. 08 — PitchShifter Vc 2 Fine Bereich: -99 bis +99 Dieser Parameter dient zur Feineinstellung der Tonhöhe von Voice 2. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 124 19 — Mod2 Destination 16 — Mod1 Param Bereich Min 20 — Mod2 Param Bereich Min 17 — Mod1 Param Bereich Max 21 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 125: Plate-Chorus

    Bereich: 00 bis 99 Dieser Parameter arbeitet ähnlich wie und in Serie mit Diffusion 1, bezieht sich aber auf den tiefen Frequenzbereich. Plate Reverbs klingen normalerweise metallisch. Die Diffuser verwischen das Signal und eliminieren den metallischen Klang. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 126 21 — Mod2 Destination 18 — Mod1 Param Bereich Min 22 — Mod2 Param Bereich Min 19 — Mod1 Param Bereich Max 23 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 127: Reverse Reverb

    Reverse-Effekt empfehlen wir die Einstellung 00. 08 — Diffusion 1 Bereich: 00 bis 99 Diffusion 1 verwischt das Eingangssignal und erzeugt dadurch ein weicher klingendes Reverb. Dieser Parameter bestimmt die hohen Frequenzanteile. Für perkussive Klänge empfehlen wir hohe Werte. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 128 18 — Mod2 Destination 15 — Mod1 Param Bereich Min 19 — Mod2 Param Bereich Min 16 — Mod1 Param Bereich Max 20 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 129: Reversereverb2

    Reverse-Effekt empfehlen wir die Einstellung 00. 09 — Diffusion 1 Bereich: 00 bis 99 Diffusion 1 verwischt das Eingangssignal und erzeugt dadurch ein weicher klingendes Reverb. Dieser Parameter bestimmt die hohen Frequenzanteile. Für perkussive Klänge empfehlen wir hohe Werte. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 130 17 — Mod2 Destination 14 — Mod1 Param Bereich Min 18 — Mod2 Param Bereich Min 15 — Mod1 Param Bereich Max 19 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 131: Rotating Spkr

    Bereich: 000 bis 127 Dieser Parameter ist der Klangregler für den Verzerrer. Hohe Werte bewirken eine rauhe Verzerrung, während mittlere Einstellungen eine warme, leichte Verzerrung erzeugen. Wenn dieser Parameter auf 000 eingestellt ist, gibt es keine Verzerrung. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 132 16 — Mod2 Destination 13 — Mod1 Param Bereich Min 17 — Mod2 Param Bereich Min 14 — Mod1 Param Bereich Max 18 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 133: Rumble Filter

    11 — Mod2 Destination 08 — Mod1 Param Bereich Min 12 — Mod2 Param Bereich Min 09 — Mod1 Param Bereich Max 13 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 134: Sine/Noise Gen

    16 — Mod2 Destination 13 — Mod1 Param Bereich Min 17 — Mod2 Param Bereich Min 14 — Mod1 Param Bereich Max 18 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 135: Small Plate

    Perkussive Klänge klingen am besten mit der Small Plate. Höhere Werte klingen bei diesem Algorithmus sehr gut. 04 — PreDelay-Zeit Bereich: 0 bis 500 ms Dieser Parameter bestimmt, mit welcher Verzögerung das Originalsignal an das Reverb gelangt. Der Wert 0 schaltet die Verzögerung ab. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 136 20 — Mod2 Destination 17 — Mod1 Param Bereich Min 21 — Mod2 Param Bereich Min 18 — Mod1 Param Bereich Max 22 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 137: Small Room Rev

    Sustain erzeugen. Da die meisten natürlichen Räume keine lange Abklingzeit haben, sollten Sie diesen Wert eher niedrig einstellen. 04 — PreDelay-Zeit Bereich: 0 bis 450 ms Dieser Parameter bestimmt mit welcher Verzögerung das Originalsignal an das Reverb gelangt. Höhere Werte stehen für eine größere Verzögerung. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 138 Dieser Parameter bestimmt den Pegel des ersten Pre-Echos. Dieser Pegel regelt die Stärke, mit der das Echo in den Definition-Block geht. 12 — Detune Depth Bereich: 00 bis 99 Dieser Parameter bestimmt die Stärke der Verstimmung, d.h. wie sehr sich die Tonhöhe ändert. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 139 28 — Mod2 Destination 25 — Mod1 Param Bereich Min 29 — Mod2 Param Bereich Min 26 — Mod1 Param Bereich Max 30 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 140: Speakercabinet

    09 — Mod2 Destination 06 — Mod1 Param Bereich Min 10 — Mod2 Param Bereich Min 07 — Mod1 Param Bereich Max 11 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 141: Tempo Delay

    (Parameter 45). Der Fußschalter wird dann zweimal getreten (für Viertelnoten), um das Tempo zu bestimmten. Kontinuierliches Tapping mit dem Fußschalter ändert dauernd das Tempo, weil der DP/2 immer nur die letzten beiden Tritte berücksichtigt. Dies kann durchaus nützlich sein, wenn sich in einem Song oder Arrangement das Tempo laufend ändern soll.

  • Seite 142: Tunable Spkr 1

    19 — Mod2 Destination 16 — Mod1 Param Bereich Min 20 — Mod2 Param Bereich Min 17 — Mod1 Param Bereich Max 21 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 143: Tunable Spkr 2

    Übersteuerungen zu verhindern. 13 — Speaker Output Gain Bereich: -48 bis +24 dB Da Lautsprecher verlustbehaftet sind, gibt es diesen Lautstärke-Parameter, mit dem Sie den Verlust ausgleichen können. Bei zu hohen Einstellungen kann das Ausgangssignal übersteuert werden. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 144 22 — Mod2 Destination 19 — Mod1 Param Bereich Min 23 — Mod2 Param Bereich Min 20 — Mod1 Param Bereich Max 24 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 145: Vandrpolfilter

    11 — Mod2 Destination 08 — Mod1 Param Bereich Min 12 — Mod2 Param Bereich Min 09 — Mod1 Param Bereich Max 13 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 146: Vcf-Distort 1

    Dieser Parameter bestimmt die Lautstärke und Breite der Resonanzspitze an der Filter- Eckfrequenz. Während der Parameter Fc (Filter cutoff) bestimmt, wo (bei welcher Frequenz) diese Spitze auftritt, steuert die Q-Einstellung die Ausprägung der Spitze. Diese Einstellung ist wichtig für den Auto-Wah-Effekt. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 147 20 — Mod2 Destination 17 — Mod1 Param Bereich Min 21 — Mod2 Param Bereich Min 18 — Mod1 Param Bereich Max 22 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 148: Vcf-Distort 2

    Sollwert zurück. Bei mittleren negativen Werten sinkt die Filterfrequenz ab und geht dann auf ihren Sollwert zurück. Wie schnell dies passiert, hängt von den Parametern 11 und 12 ab. Diesen Effekt nennt man Auto-Wah. Positive Werte verstärken die hohen Frequenzen und ENSONIQ DP/2 Referenzhandbuch...
  • Seite 149 Dies ist ein sehr schnelles Delay zum “Abstimmen” des Rückkopplungssignals. Mod1 Source Mod2 Source Mod1 Destination Mod2 Destination Mod1 Param Bereich Min Mod2 Param Bereich Min Mod1 Param Bereich Max Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 150: Vocal Remover

    Verarbeitung. Wichtig: Dieser spezielle Algorithmus ist nur als ROM-Config-Preset (Speicherplatz 54 in Bank 1) im DP/2 verfügbar, weil er einen besonderen Signalverlauf hat. Wie wird der Vocal Remover verwendet: 1. Speisen Sie ein Stereosignal ein und stellen Sie den Bass Level und Treble Level auf 00.
  • Seite 151 17 — Mod2 Destination 14 — Mod1 Param Bereich Min 18 — Mod2 Param Bereich Min 15 — Mod1 Param Bereich Max 19 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 152: Vocoder (2 Unit)

    Eingangssignal an (z.B. einen Synthesizersound). Wichtig: Obwohl der Vocoder aus zwei 1-Unit-Algorithmen besteht, ist er nur als Config- Preset im DP/2 verfügbar. Suchen Sie nicht nach den zwei 1-Unit-Algorithmen in der Liste der 1-Unit Presets -- Sie werden sie nicht finden.

  • Seite 153: Einstellung Des Vocoders

    Der Vocoder funktioniert nur mit korrekten Verbindungen. Verbinden Sie das Modulator-Signal (Stimme) mit Input 1 (vorn oder hinten am DP/2). Verbinden Sie das Synthesizer-Signal (Träger) mit dem Input 2 auf der Rückseite. Dieses Signal sollte viele Obertöne und einen großen Frequenzumfang haben.

  • Seite 154: Arbeiten Mit Dem Vocoder

    Sprachverständlichkeit. Wir empfehlen eine Einstellung von etwa 20. Mod1 Source Mod2 Source Mod1 Destination Mod2 Destination Mod1 Param Bereich Min Mod2 Param Bereich Min Mod1 Param Bereich Max Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels ENSONIQ DP/2 Referenzhandbuch...

  • Seite 155: Wah-Dist-Revrb

    Steuert die Tiefe des Wahwah. Dies entspricht beim Wahwah-Pedal, wie weit Sie es durchtreten. 10 — Wah Attack Bereich: 50µs bis 10.0s Bestimmt den Anstieg des Hüllkurven-Folgers (Envelope follower, nachdem das ankommende Signal erkannt ist. Algemein sollte dieser Wert kurz sein. 11 — Wah Release Bereich: 50µs bis 10.0s ENSONIQ DP/2 Referenzhandbuch...
  • Seite 156 26 — Mod2 Destination 22 — Mod1 Param Bereich Min 27 — Mod2 Param Bereich Min 23 — Mod1 Param Bereich Max 28 — Mod2 Param Bereich Max Eine Beschreibung finden Sie unter Algorithmus-Modulatoren am Anfang dieses Kapitels. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 157: Kapitel 3 - Config-Parameter

    Kapitel 3 — Config-Parameter Dieses Kapitel macht Sie mit den Configs bekannt, die die Routings der Effekte (genannt Algorithmen) im DP/2 bestimmen, und mit allen Parametern dieser Konfigurationen. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 158: Über Den Signalverlauf

    Was ist eine Config? Eine Config (Abkürzung für CONFIGuration) bestimmt die Anzahl der Eingangssignale, die vom DP/2 bearbeitet werden, und wie die Units, ihre Inputs und Outputs miteinander verbunden sind. Eine „1-Source-Config“ bedeutet, daß eine Signalquelle (Stereo oder Mono) den DP/2 durchläuft.

  • Seite 159: Auswahl Eines Config-Presets

    Kapitel 3 — Config-Parameter Input-Configurations Die Diagramme in der oberen rechten Ecke des DP/2 zeigen die Input-Configurations: 1 src 2 src input configurations 1-Source Input-Configuration Bei einer 1-Source-Config leuchtet die LED über dem 1-Source Input-Configuration-Diagramm. Verwenden Sie Input 1 für ein Mono-Signal (wie eine Gitarre) oder die Inputs 1 und 2 für ein Stereo-Signal (wie ein Keyboard).

  • Seite 160: Editieren Eines Config-Presets

    Updating Config Dann ist der DP/2 auf den Config-Typ eingestellt, der im Display angezeigt wird. 4. Zum Ändern der übrigen Config-Parameter drücken Sie die Taste {>}, um zu den anderen Parametern zu gelangen, und drehen Sie den Dateneingabeknopf zum Ändern der Werte.
  • Seite 161 1,2 > AB 00 — 1 Source Config Die Einstellung 1-Source-Config macht den DP/2 zu einem einzigen gigantischen Multi-Effekt- Prozessor, der die beiden Units zum Bearbeiten desselben Eingangssignals verwendet. 1-Source- Configs haben zwei Input-Select-Einstellungen, Mono oder Stereo (siehe Parameter 01).
  • Seite 162 Dieser Parameter steuert den Anteil. Falls Parameter 02 auf „parallel“ eingestellt ist, zeigt das Display AB Feedback not available Dieser Parameter ist hier nicht verfügbar, da es bei einer parallelen Signalführung keine Rückkopplung oder trockenen Signalwege gibt. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 163 Units auf kill (k) geschaltet sind, wirkt dies wie ein Volumen von 00, auch wenn diese Preset- Werte nicht dadurch geändert werden. Damit Sie einen Fußschalter als Bypass-Schalter für eine Unit verwenden können, muß er als DP/2 Controller eingestellt sein (siehe Beschreibung der System•MIDI Parameter 31 bis 34 im Kapitel 4 — System/MIDI). Bemerkungen Wenn Sie „kill“...
  • Seite 164 Kapitel 3 — Config-Parameter 2-Source-Config 2 Source Config 1 > A 2 > B 00 — 2 Source Config Bei der 2-Source-Config funktioniert jede Unit des DP/2 als unabhängiger 1-Unit-Effekt- Prozessor. AB Output Select A>1 B>2 DualMono 01 — AB Output Select Einstellung: Dual Mono oder Mixed Stereo Mit diesem Parameter können Sie die Units A und B als zwei unabhängige Monosignalpfade auf...

  • Seite 165: Kapitel 4 - System/Midi

    1 phones outputs inputs MIDI Bank 2 Config data entry Compare MIDI Dieses Kapitel bietet Ihnen eine komplette Beschreibung der System- (globalen) und MIDI- Parameter des DP/2 und wie sie diese nach Ihren Wünschen einstellen können. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 166 Compare MIDI In diesem Modus finden Sie die System- und MIDI-Parameter, die festlegen, wie der DP/2 auf MIDI-Events, die Fußschalter und das CV-Pedal reagiert. Sie finden auch Parameter, mit denen Sie die Bedienung anpassen können, wie z.B. das Weiterblättern an Anfang und Ende der Parameter und das Preset-Auto-Load.

  • Seite 167: Direktwahl Von System/Midi-Parametern

    Config MIDI Setup {SYSTEM/MIDI}, dann {CONFIG} für #14 21-22 MIDI Kanäle für Controller {SYSTEM/MIDI} wiederholen, bis #21 angezeigt wird 23-30 Definieren von 8 DP/2 Controllern {SYSTEM/MIDI} bis #23 31-37 Fußschalterfunktion & Presetfolgen {SYSTEM/MIDI} bis #31 38-39 MIDI Sys-Ex und ID-Nummer...

  • Seite 168: Midi Channel

    01 — MIDI Enable Einstellung: Disabled oder Enabled Dieser Parameter bestimmt, ob die Unit für den MIDI-Empfang zugelassen (enabled) ist oder nicht (disabled). Es gilt: Für: Parameter 01 Unit A Parameter 08 Unit B Parameter 15 Config ENSONIQ DP/2 Referenzhandbuch...

  • Seite 169: Wie Der Dp/2 Midi-Kanäle Verwendet

    Kapitel 4 — System/MIDI Wie der DP/2 MIDI-Kanäle verwendet Der DP/2 kann auf maximal sechs MIDI-Kanälen gleichzeitig empfangen. Jede Unit (A, B) und Config können ihren eigenen MIDI-Kanal haben, auf dem sie Program Changes (Parameter 02, 09 und 16) und MIDI-Controller 7 (Volumen) empfangen (Parameter 47). Außerdem gibt es einen separaten Controller-Kanal zum Empfang von Controllern, Pitch-Bends, Channel-Aftertouch, polyphonem Aftertouch, Noten-Events und Velocity (Parameter 21).
  • Seite 170 Change Nummer angewählt wird. Die Map kann auch so programmiert werden, daß sie bestimmte Program Change Nummern ignoriert oder den Bypass-Status der Unit(s) steuert. Wenn der Parameter auf „Off“ eingestellt ist, reagiert der DP/2 auf MIDI Program Changes wie folgt: MIDI Bank Select und Program Change Map Bank Select LSB 000, Program Changes 000-099 wählen Presets 00-99 (Bank 1).

  • Seite 171: Wenn Es Probleme Gibt

    2. Stellen Sie sicher, daß der MIDI-Sendekanal (des Synthesizers) und der MIDI- Empfangskanal der aktuellen Unit (im DP/2) übereinstimmen, und daß der Empfang von Program Changes im DP/2 für die Units/Config (Parameter 02, 09 oder 16) und auch global (System Parameter 41) eingeschaltet ist.
  • Seite 172 Bereich: Loads Preset 00 bis 99 (Bank 1), 00. bis 99. (Bank 2), Bypasses Unit, Un-bypasses Unit, Kills Unit, Is Ignored Der zweite Parameter bestimmt, welches DP/2 Preset die angezeigte MIDI Program Change Nummer anwählt. Presetnummern von Bank 2 werden mit einem Dezimalpunkt hinter der Presetnummer dargestellt (wie im Display oben dargestellt).
  • Seite 173 Um allerdings unerwünschte Nebeneffekte zu vermeiden, sollten Modulation und Bypass eher unterschiedlichen Controllern zugeordnet werden. Das Senden der Controller 0-63 schaltet die Unit ein und die Controller 64-127 schalten Sie aus (Bypass). Beachten Sie, daß diese MIDI-Controller nur auf dem Controller-Kanal des DP/2 empfangen werden. Es gilt: Für:...

  • Seite 174: Liste Der Midi Controller-Namen

    Kapitel 4 — System/MIDI Liste der MIDI Controller-Namen Folgende Liste der MIDI-Controller-Namen (im DP/2) steht für die heute üblichen MIDI- Controller-Zuordnungen wie sie in der detaillierten MIDI Spezifikation, Version 95.1 beschrieben sind. Bank Select #000 - Bank Select Expression #043 - Expression LSB...
  • Seite 175 Mit dem ersten Parameter auf dieser Seite wählen Sie den MIDI-Kanal (01 bis 16), auf dem MIDI-Controller-Messages (Modulationsquellen) vom DP/2 empfangen werden. Dies ist der einzige Kanal, auf dem der DP/2 Modulations- und Bypass-Controller empfangen kann. 22 — Control Channel Reception Einstellung: Disabled oder Enabled Mit diesem Parameter schalten Sie den Empfang von MIDI-Controllern für das gesamte System...
  • Seite 176 Alle Controller (von 0 bis 127) werden unterstützt. Weitere, Nicht-MIDI Controller DP2 Analog CV In Üblicherweise ein CV-Pedal (wie das ENSONIQ CVP-1). Es kann jedoch auch jede andere Spannungsquelle mit 0 - 5 Volt verwendet werden, z.B. der Steuerspannungsausgang eines analogen Synthesizers.
  • Seite 177 Durch Erstellen eines Config Presets, Kopieren auf verschiedene Speicherplätze Einstellen verschiedener Kombinationen ein- /ausgeschalteten Units in jeder Kopie, können Sie einen Song erstellen, der dasselbe Preset, aber mit unterschiedlichen Kombinationen von aktiven und inaktiven Units verwendet (Config-Presets speichern diese Einstellungen). ENSONIQ DP/2 Referenzhandbuch...
  • Seite 178 5. Treten Sie auf den Fußschalter 1-L (links). Jedesmal, wenn Sie darauftreten, wählt der DP/2 das Preset, das im nächsten Step des Songs definiert ist, und geht nach Step 05 wieder zu Step 01. Mit dem Fußschalter 1-R (rechts) schalten Sie zum nächsten Song bzw. zu Song 01 nach Song 20.
  • Seite 179 Kapitel 4 — System/MIDI Verwenden eines Fußschalters zum Umschalten zwischen zwei Presets Die Songs des DP/2 können auch einfach zum Umschalten zwischen zwei Presets verwendet werden. Ein Gitarrist z.B. möchte zwischen einem Lead-Sound und einem Rhythmus-Sound hin- und herschalten und dazu nur einen Fußschalter verwenden. In diesem Fall brauchen wir nur einen Song und die Möglichkeit, diesen auf weniger als fünf Steps einzuschränken:...
  • Seite 180 Get 1U Psets=No 42 — Unit Chan PrChgs Get 1U Psets Einstellung: No oder Yes Dieser Parameter legt fest, wie der DP/2 auf Program Changes auf den MIDI-Kanälen der Units reagiert. • Wenn er auf „No“ eingestellt ist, akzeptiert der DP/2 ankommende Program Changes auf MIDI-Kanälen der Units, indem er den entsprechenden Presettyp für die aktuelle Config-...
  • Seite 181 • Bei „Yes“ bleibt der DP/2 nach der Wahl eines Config-Presets im Select-Config-Modus. • Bei „No“ verhält sich der DP/2 wie beim Drücken der Unit A Taste, wenn ein Config-Preset gewählt wird, und geht in den Select-Unit-Modus. Bemerkung: Wenn Auto-Load Preset (im Select Mode)=Yes ist, ignoriert das System diese Einstellung des Remain in Select Config Mode Parameters, und verhält sich so als wäre er auf „Yes“...
  • Seite 182 47 — Receive Control7 On Unit Chan Einstellung: No oder Yes Wenn dieser Schalter auf „Yes“ eingestellt ist, reagiert der DP/2 auf den MIDI Controller 7 (Volumen) auf den MIDI-Kanälen der Units. Damit können Sie die Effektmischung über MIDI steuern. Dies ist ein „intelligenter“ Parameter, denn er steuert nur die Volumen der Units, die nicht in andere Units geführt werden (d.h.
  • Seite 183 48 — Send MIDI PrgChg + Controllers Einstellung: No oder Yes Wenn dieser Schalter auf „Yes“ steht, verhält sich der DP/2 wie ein MIDI Controller und erzeugt MIDI Messages. Diese Messages werden über die MIDI-Out-Buchse des DP/2 gesendet. Der DP/2 kann sowohl Program Changes als auch bestimmte Controller-Events senden, abhängig vom Context.
  • Seite 184 Reset automatisch auf „No“ gesetzt. ENSONIQ * DP/2 OS Version x.xx 52 — Operating System Version Diese Seite zeigt die Versionsnummer des Betriebssystems, das in Form von EPROMs im DP/2 installiert ist. Dieselbe Seite wird beim Einschalten des DP/2 angezeigt. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 185: System-Exclusive-Datenübertragung

    Banks benötigen. Weitere Informationen finden Sie in der System Exclusive Dokumentation. 3. Der Empfang von System Exclusive Messages ist „automatisch“ und braucht nicht am DP/2 ausgelöst zu werden. Sie müssen nur sicherstellen, daß der System Exclusive Empfang zugelassen ist und daß...

  • Seite 186: Initialisieren Der Ram-Presets

    Init RAM Presets Drücken Sie die Taste {CANCEL} zum Abbrechen ohne Initialisieren der Presets. Drücken Sie die Taste {WRITE} zum Initialisieren aller RAM-Presets im DP/2. Denken Sie daran, daß Sie damit alle RAM-Presets im DP/2 mit den Werksvorgaben überschreiben! Dieser Vorgang kann nicht beendet werden, wenn der Schalter Preset Memory Protect (System Parameter 40) auf „On“...

  • Seite 187: Reinitialisieren Des Dp

    Drücken Sie die Taste {CANCEL} zum Abbrechen ohne Reinitialisieren des Systems, oder 4. drücken Sie die Taste {WRITE} zum Reinitialisieren des DP/2. Denken Sie daran, daß dabei alle RAM-Preset-Daten des DP/2 in beiden Bänken (1 und 2) und alle System/MIDI- Parameter mit ihren Vorgabewerten überschrieben werden!
  • Seite 188 Wir raten von der Anwendung von Einzelfußtastern ab, weil sie die Funktion des DP/2 beeinträchtigen können. Wichtig: Es gibt eine Reihe von weiteren Service- und Diagnose-Parametern im DP/2, die NICHT GEÄNDERT WERDEN SOLLTEN. Falls sie dennoch geändert werden, können sie den DP/2 dazu veranlassen, zu reinitialisieren (Löschen der RAM-Presets), starke...

  • Seite 189: Kapitel 5 - Datensicherung

    Kapitel 5 – Datensicherung Kapitel 5 — Datensicherung Dieses Kapitel behandelt die Datensicherungsfunktionen im DP/2, die Ihnen das Kopieren von 1U- , 2U- oder Config-Presets auf andere interne Speicherplätze, das Schreiben (Sichern) von geänderten Preset-Informationen und das Senden von Dumps als MIDI System Exclusive Messages ermöglichen.
  • Seite 190 Dies bedeutet, Sie speichern ein 1-Unit-Preset. Write to 2U Pset Dies bedeutet, Sie speichern ein 2-Unit-Preset. Write to Config -Preset Dies bedeutet, Sie speichern ein Config Die Art der Darstellung und die Art des speicherbaren Presets hängt von der aktuellen ENSONIQ DP/2 Referenzhandbuch...
  • Seite 191 Edit 2U PsetName Old Preset Name Cursor (Unterstrich) unter dem ersten Zeichen 5. Mit den Tasten {<} und {>} bewegen Sie den Cursor (die Schreibmarke) und mit dem Dateneingabeknopf ändern Sie das alpha-numerische Zeichen an der Cursor-Position. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 192: Liste Der Alpha-Numerischen Zeichen

    Kapitel5 – Datensicherung Liste der alpha-numerischen Zeichen Folgende alpha-numerischen Zeichen können für Preset-Namen im DP/2 verwendet werden. Sie sind spaltenweise in der Reihenfolge aufgeführt, wie sie beim Drehen des Dateneingabeknopfes erscheinen: (leer) < " > Ÿ & Es gibt eine schnellere Möglichkeit zum Blättern durch die alpha- Tip: numerischen Zeichen.

  • Seite 193: Weitere Eigenschaften

    3. Während Sie dieselbe Unit-Taste gedrückt halten, drücken Sie die Taste der anderen Unit, auf die Sie das erste Preset kopieren wollen. Das Display sieht dann so aus: Hit <WRITE> To Copy Unit A to B Copy blinkt Erste gewählte Unit Zweite gewählte Unit ENSONIQ DP/2 Referenzhandbuch...

  • Seite 194: Kopieren Von Presets

    Display zeigt „Unit Copied!“ Sie können so jederzeit ein 1-Unit-Preset auf einen anderen Platz kopieren. Kopieren von Presets Der DP/2 kann auch Presets auf andere RAM-Speicherplätze kopieren, sowohl in Bank1, als auch in Bank 2. Zum Kopieren eines Presets 1. Drücken Sie {SELECT} (die Select LED muß leuchten).

  • Seite 195: Datensicherung Mit Midi System Exclusive Messages

    Senden von MIDI Sys-Ex Messages an einen anderen DP/2 oder an ein Datensicherungsgerät Der DP/2 kann System Exclusive (Sys-Ex) Dumps von Presets sowohl einzeln als auch in Banks senden, sowie als Dumps mit allen System-Parametern. Diese Dumps können direkt zu einem anderen DP/2 geschickt oder von einem externen MIDI-Sys-Ex-Rekorder aufgenommen werden (wie z.B.

  • Seite 196: Die Verfügbaren System Exclusive Dumps Im Dp

    Kapitel5 – Datensicherung Die verfügbaren System Exclusive Dumps im DP/2: Dump Typ: das Display zeigt: gesendet wird: SysExDump 1 Unit Einzelnes 1-Unit ein einzelnes 1-Unit RAM Preset Preset von Bank 1 Preset 00 Bank1 <00 bis 49> SysExDump 1 Unit...
  • Seite 197 Entsprechende System Exclusive Dump Request Kommandos stehen für externe Geräte zur Verfügung, um diese Banks anzufordern. Mehr darüber finden Sie in der DP/2 MIDI System Exclusive Specification (siehe Anhang). Zur Erinnerung! Die System Exclusive ID Nummer (System-Parameter 52) ist in jeder Message enthalten, sie muß...

  • Seite 198: Empfangen Von Midi System Exclusive Dumps Am Dp

    ID-Nummer korrekt eingestellt ist (System/MIDI-Parameter 38 und 39). Es ist möglich, daß einige Computer-Interfaces die SysEx Dumps schneller übertragen können, als der DP/2 sie empfangen kann. Bei vielen Macintosh™-Anwendungen kann allerdings die SysEx Transfer Rate reduziert werden. Sie können auch versuchen, die Geschwindigkeit des Interfaces zu reduzieren (z.B.
  • Seite 199 Art von Config und Algorithmus einen anderen Parametersatz hat, können Sie trotzdem dieses Arbeitsblatt verwenden, da es auf den Parameternummern beruht. Sie finden die Parameternummern auf dem numerischen LED-Display im Edit-Modus des DP/2. Im Hall Reverb Algorithmus beispielsweise ist LF Decay Time der Parameter 05:...

  • Seite 200: Preset-Name

    Kapitel5 – Datensicherung DP/2 Preset-Parameter-Arbeitsblatt Preset-Name: Config Parameter: 2 Source Config Unit A Algorithmus: Unit B Algorithmus: 01- Mix 01- Mix 02- Volume 02- Volume Bemerkungen: ENSONIQ DP/2 Referenzhandbuch...

  • Seite 201: Kapitel 6 - Presets

    Kapitel 6 — Presets WOW!!! Dieses Kapitel zeigt Ihnen, wie Sie Presets im DP/2 wählen, mit den Namen, Algorithmen und einer kurzen Beschreibung der 1-Unit-, 2-Unit- und Config-Presets. ENSONIQ DP/2 Referenzhandbuch...

  • Seite 202: Anhören Von Presets

    Kapitel 6 — Presets Anhören von Presets Stecken Sie das Verbindungskabel Ihrer Mono-Klangquelle in die vordere Input 1 Buchse oder bei einer Stereo-Quelle in die Inputs 1 und 2 auf der Rückseite. Verbinden Sie Output 1 (und Output 2 bei Stereo) mit einem Verstärker, Mischer oder stecken Sie Ihren Kopfhörer in die vordere Kopfhörerbuchse.

  • Seite 203: 1-Unit Ram Presets (Bank 1)

    Kapitel 6 — Presets 1-Unit RAM Presets (Bank 1) Reverbs Vocal Plate 1 Hell, mit vielen Early Reflections. Gut für Backing Vocals. Synth Plate Langer, heller Ausklang. Vocal Plate 2 Dunkler, langer Ausklang. Glitter Plate Hell klingende Platte, gut für Drums. Reflections Live-Platte mit starken Early Reflections.

  • Seite 204: 1-Unit Rom Presets (Bank 1)

    Kapitel 6 — Presets 1-Unit ROM Presets (Bank 1) Reverbs Small Room Rev Fußschalter 1-L für zwei Decay-Variationen. Large Room Rev Fußschalter 1-L für zwei Decay-Variationen. Hall Reverb Große, helle Halle mit stark reflektierenden Wänden. Small Plate Rev Plattenhall für alle Zwecke, mit 1.35 Sekunden Decay. Large Plate Rev Decayzeit von 2.89 Sekunden.

  • Seite 205: 1-Unit Ram Presets (Bank 2)

    03. Vintage Delay CV CV-Pedal verändert die Delayzeit wie bei einem alten Band-Echo. 04. Pitch Correction MIDI Pitch Bend (auf DP/2 Controller-Kanal) ändert die Tonhöhe; zur Aufnahme in einen Sequencer. 05. Unique Doubler Kurze Delays, Verstimmung und Rückkopplungsschleife; gut für Synths.

  • Seite 206: 1-Unit Rom Presets (Bank 2)

    Kapitel 6 — Presets 1-Unit ROM Presets (Bank 2) Amps, 50. VCF-Distortion 1 Verzerrter Auto-Wahwah für Gitarren, aber auch Bass & Keyboards. Speaker, 51. VCF-Distortion 2 Parameter 13 umgeht den Verzerrer. Instrumen- 52. Guitar Amp 1 Rock Gitarrenverstärker. Der EQ bestimmt den Klang. Effekte 53.

  • Seite 207: 2-Unit Ram Presets (Bank 1)

    Kapitel 6 — Presets 2-Unit RAM Presets (Bank 1) Reverbs Best Small Space Allzweck-Hall mit kleinem Raum. Luscious Plate Langer Plattenhall mit etwas Chorus für ein weiches Decay. Versatile Hall Dichtes, großes Reverb mit mittlerer Decayzeit. Oldtime Plate Ein etwas ‚sprunghaftes‘ Reverb. Tube Plate Dunkler Klang, mittleres Decay.

  • Seite 208: 2-Unit Rom Presets (Bank 1)

    Kapitel 6 — Presets 2-Unit ROM Presets (Bank 1) Zeit- Phased Hall Hall Reverb mit einem langsamen Phase Shifter. abhängige Feedback Verb Zeigt die Vielseitigkeit einer Feedback Loop. Effekte Sample&Phaz Verb Sample & Hold mit einem coolen Spezial-Effekt. Spiral Ambience Pitch Shifter mit anschließendem Reverb in einer Feedback Loop.

  • Seite 209: 2-Unit Ram Presets (Bank 2)

    Kapitel 6 — Presets 2-Unit RAM Presets (Bank 2) Zeit- 00. Backing Vox-Lush Etwas Phase Shifter für den coolen Sound. abhängige 01. Super Doubler Zum Eindicken von Background Vocals, Synthis, etc. Effekte 02. FtSwitchLoop DDL FtSw 1-L schaltet Record/Playback; Delay/Loop ist 2 Sekunden. 03.

  • Seite 210: 2-Unit Rom Presets (Bank 2)

    Kapitel 6 — Presets 2-Unit ROM Presets (Bank 2) Amps, 50. Clean Amp 3 Ein weiterer cleaner Verstärker, mit Reverb. Lautspr., 51. Vibro Amp 1 Vintage-Amp, mit Vibrato (mittlere Geschwindigkeit). Instrument 52. Vibro Amp 2 Ein cleaner, großer Lautsprecher mit Vibrato. Effecte 53.

  • Seite 211: Config Ram Presets (Bank 1)

    Killer-Sound-Effekt. Kritischer Pegel bei Input 1. Pitch Down Drums Nichtlineares Reverb mit Pitch Shifter. Sick Drums Versehen Sie einen Drum-Beat mit diesem unüblichen Klang. Science Lab Der DP/2 erzeugt einen Effekt für Sie. Ohne Eingangssignal. Effektmodulation basiert auf den Werkseinstellungen...

  • Seite 212: Config Rom Presets (Bank 1)

    Kapitel 6 — Presets Config ROM Presets (Bank 1) 1 Src: Mono In Auswahl aus den 2 Unit Presets im RAM und ROM. Source 1 Src: Stereo In Auswahl aus den 2 Unit Presets im RAM und ROM. Stereoeingang. Configs Select 1U Preset Wählt 1U-Presets;...

  • Seite 213: Config Ram Presets (Bank 2)

    Kapitel 6 — Presets Config RAM Presets (Bank 2) 00. Basic Mixdown Plattenhall mit Tempo Delay. FtSw 1-L schaltet 2 Reverb-Decayzeiten. Source 01. Drum & Perc Mix Zwei Raum-Einstellungen für Drums und Percussion zum Abmischen. Configs 02. Vocal Delays Lange Dual-Delays in Unit A und dichte Slap-Echos in Unit B. 03.

  • Seite 214: Config Rom Presets (Bank 2)

    Kapitel 6 — Presets Config ROM Presets (Bank 2) 50. 2 Src: Stereo Out Beide Units werden separat bearbeitet und in einen Stereoausgang gemischt. Source 51. 2 Src: Mono Out Beide Units werden separat bearbeitet. Nützlich für Kanal-Inserts. Configs 52. Chorus + Delay Stereo-Ausgang, eingestellt für Mischer-Aux-Sends.

  • Seite 215: Anhang

    Gründen eine vollständige Beschreibung der DP/2 MIDI System Exclusive Specification benötigen, können Sie diese kostenlos erhalten. Schreiben Sie an: Geben Sie bitte Ihren Namen und Ihre Adresse an und verlangen Sie eine „DP/2 MIDI System Exclusive Specification“.
  • Seite 216 Notes: * The DP/2 can receive on up to 4 MIDI channels for units A, B, Config and controllers. They may overlap in any way, except unit channels and the config channel have to be different. All modulation sources are received on the control channel.

  • Seite 217: Glossar

    Glossar Es gibt ein paar Ausdrücke Sie vielleicht nicht vertraut sind, die Sie aber durchaus verstehen sollten, damit Sie Ihren DP/2 als programmierbaren Effektprozessor richtig ausreizen können. Dieses Glossar beschreibt die wichtigsten Ausdrücke. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 218 Studio-Equipment. Bandbreite (Bandwidth) Die Bandbreite wird bezogen auf das Frequenzband eines durchgelassenen Signals. Bypass Im DP/2 bedeutet Bypass, daß das Signal um eine bestimmte Unit „herumgeführt“ wird und das Signal nicht vom Algorithmus der Unit verändert wird. ENSONIQ DP/2 Referenzhandbuch...
  • Seite 219 Input Config — Dieser Config-Parameter bestimmt die Anzahl der Eingangssignale, die vom DP/2 verarbeitet werden (äquivalent mit Source Config). Config Preset — Dies ist der größte Presettyp im DP/2. Er enthält die gesamte Signalwegsinformation, wie z.B. welche Eingänge auf welche Ausgänge geführt sind, ob die einzelnen Units (A und/oder B) seriell, parallel oder mit Rückopplung verknüpft...
  • Seite 220 Damping Ein Parameter des DP/2, der die Höhenanteile des verzögerten Signals in Reverb- Algorithmen steuert. Sie können damit den Größeneindruck und die Ambience eines Hallraums verändern (größer/kleiner oder heller/dumpfer). Der Ausdruck „damping“ kommt vom deutschen Wort „dämpfen“: in den frühen Tagen des Films, wenn die Schauspieler eine Zeitung lesen mußten (oder ein anderes...
  • Seite 221 Feedback 1 Ein 2-Unit Signal-Routing im DP/2, siehe Abb. unten. Die Units A und B sind in Serie geschaltet. Der Ausgang der Unit B wird rückgekoppelt mit dem Eingang der Unit A gemischt: trocken trocken Effekt Rückkopplung Feedback 1 Die Stärke des rückgekoppelten Signals kann als Config-Parameter eingestellt werden.
  • Seite 222 Hysterese Die Eigenschaft eines Systems, dessen Verhalten durch den Pegel, die Richtung und die Historie des steuernden Signals bestimmt wird. Im DP/2 wird sie benutzt, um eine bessere Kontrolle über Gate-, Trigger- und Kompressions-Algorithmen zu bekommen. Input Source Das Signal, das über symmetrische/unsymmetrische Kabel in den DP/2 eingespeist wird.
  • Seite 223 Units zu verteilen. Die Auswahl eines Presets lädt Effekte in die Units A und/oder B. Presets für mehr als eine Unit enthalten auch die Signalweginformationen. Es gibt drei Presetarten im DP/2. Sie unterscheiden sich in der Anzahl der Units und der gespeicherten Parameter. Die verfügbaren Presetarten sind von der aktuellen Config abhängig.
  • Seite 224 Algorithmus und alle seine Parameter Es gibt 600 Presets im DP/2; 200 Presets (Speicherplätze) für jede Presetart. Die ersten 50 Presets in den Bänken (00 bis 49 und 00. bis 49.) sind programmierbar (batteriegepuffertes RAM). Presets 50 bis 99 und 50. bis 99. sind ROM-Werkspresets:...
  • Seite 225 Sample and Eine Schaltung, die ein Signal abgreift und für einen kurzen Zeitabschnitt speichert. Hold Im DP/2 ist Sample and Hold oft am Ausgang des LFOs bei Modulations-Effekten anzutreffen. Er ermöglicht weiche Sweep-Effekte mit zufälligen, chaotischen Veränderungen für interessante Klang-Effekte.
  • Seite 226 ENSONIQ DP/2 Referenzhandbuch...

  • Seite 227: Dp/2 Algorithmus Parameter

    18 — Mod1 Destination 19 — Mod1 Param Range Min 20 — Mod1 Param Range Max 21 — Mod2 Source 22 — Mod2 Destination 23 — Mod2 Param Range Min 24 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch XIII...
  • Seite 228 27 — Mod2 Source 27 — Mod2 Destination 28 — Mod2 Destination Parameter 28 — Mod2 Param Range Min 29 — Mod2 Param Range Min 29 — Mod2 Param Range Max 30 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch...
  • Seite 229 Mod2 Param Range Max 20 — Mod1 Param Range Min 21 — Mod1 Param Range Max 22 — Mod2 Source 23 — Mod2 Destination Parameter 24 — Mod2 Param Range Min 25 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch...
  • Seite 230 23 — Mod2 Destination Parameter 19 — Mod2 Source 24 — Mod2 Param Range Min 20 — Mod2 Destination 25 — Mod2 Param Range Max 21 — Mod2 Param Range Min 22 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch...
  • Seite 231 Mod2 Destination Parameter 22 — Mod2 Source 22 — Mod2 Param Range Min 23 — Mod2 Destination Parameter 23 — Mod2 Param Range Max 24 — Mod2 Param Range Min 25 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch XVII...
  • Seite 232 24 — Mod2 Source 22 — Mod2 Destination 25 — Mod2 Destination Parameter 23 — Mod2 Param Range Min 26 — Mod2 Param Range Min 24 — Mod2 Param Range Max 27 — Mod2 Param Range Max XVIII ENSONIQ DP/2 Referenzhandbuch...
  • Seite 233 24 — Mod1 Destination Parameter 25 — Mod1 Param Range Min 26 — Mod1 Param Range Max 27 — Mod2 Source 28 — Mod2 Destination Parameter 29 — Mod2 Param Range Min 30 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch...
  • Seite 234 22 — Mod2 Param Range Max 17 — Mod1 Param Range Min 18 — Mod1 Param Range Max 19 — Mod2 Source 20 — Mod2 Destination 21 — Mod2 Param Range Min 22 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch...
  • Seite 235 21 — Mod1 Destination Parameter 22 — Mod1 Param Range Min 23 — Mod1 Param Range Max 24 — Mod2 Source 25 — Mod2 Destination Parameter 26 — Mod2 Param Range Min 27 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch...
  • Seite 236 Mod1 Param Range Max 19 — Mod2 Param Range Min 17 — Mod2 Source 20 — Mod2 Param Range Max 18 — Mod2 Destination Parameter 19 — Mod2 Param Range Min 20 — Mod2 Param Range Max XXII ENSONIQ DP/2 Referenzhandbuch...
  • Seite 237 Mod2 Source 18 — Mod2 Destination Parameter 19 — Mod2 Destination Parameter 19 — Mod2 Param Range Min 20 — Mod2 Param Range Min 20 — Mod2 Param Range Max 21 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch XXIII...
  • Seite 238 Mod1 Destination Parameter 08 — Mod1 Param Range Min 09 — Mod1 Param Range Max 10 — Mod2 Source 11 — Mod2 Destination Parameter 12 — Mod2 Param Range Min 13 — Mod2 Param Range Max XXIV ENSONIQ DP/2 Referenzhandbuch...
  • Seite 239 15 — Mod2 Source 11 — Mod2 Destination Parameter 16 — Mod2 Destination Parameter 12 — Mod2 Param Range Min 17 — Mod2 Param Range Min 13 — Mod2 Param Range Max 18 — Mod2 Param Range Max ENSONIQ DP/2 Referenzhandbuch...
  • Seite 240 Mod2 Param Range Max 03 — Vocal Pos 04 — L/R Delay 05 — Bass Level 06 — Treble Level 07 — Mid Level 08 — Bass Fc 09 — Trebl Fc 10 — Mid Fc 11 — XXVI ENSONIQ DP/2 Referenzhandbuch...
  • Seite 241 28 — DP/2 Controller 6 29 — DP/2 Controller 7 30 — DP/2 Controller 8 31 — DP/2 Foot Switch 1-L 32 — DP/2 Foot Switch 1-R 33 — DP/2 Foot Switch 2-L 34 — DP/2 Foot Switch 2-R 35 —...
  • Seite 242 XXVIII ENSONIQ DP/2 Referenzhandbuch...

  • Seite 243: Technische Daten

    MIDI In/Out und Thru analoger Steuerspannungseingang (Pedal) 2 Doppelfußschalter-Eingänge eingebautes Netzteil, abnehmbares Netzkabel, interne Sicherung externes Netzteil: benutzen Sie nur das Netzteil PS-1 von ENSONIQ Abnehmbares Netzkabel, interne Sicherung Abmessungen 48.26 cm breit x 4.29 cm hoch x 23.6 cm tief 19“...
  • Seite 244 Technische Daten ENSONIQ DP/2 Referenzhandbuch...

  • Seite 245: Song/Step Arbeitsblatt

    Song/Step-Arbeitsblatt Kopieren Sie einfach dieses Arbeitsblatt, wenn Sie Preset-Folgen mit der Song-Funktion des DP/2 programmieren wollen. Step 01 Step 02 Step 03 Step 04 Step 05 Bemerkungen Song 1 Song 2 Song 3 Song 4 Song 5 Song 6 Song 7...

  • Seite 246: Midi-Program-Change-Map-Arbeitsblatt

    MIDI-Program-Change-Map-Arbeitsblatt Kopieren Sie einfach dieses Arbeitsblatt, wenn Sie MIDI-Program-Change-Maps am DP/2 programmieren wollen. Unit: Weitere Informationen: Prg Chg #: Wählt Preset Prg Chg #: Wählt Preset Prg Chg #: Wählt Preset Prg Chg #: Wählt Preset XXXII ENSONIQ DP/2 Referenzhandbuch...

  • Seite 247: Dp/2 Preset-Parameter-Arbeitsblatt

    DP/2 Preset-Parameter- Preset-Name: Arbeitsblatt Config-Parameter: 2 Source Config Unit A Algorithmus: Unit B Algorithmus: 01- Mix 01- Mix 02- Volume 02- Volume Bemerkungen: ENSONIQ DP/2 Referenzhandbuch XXXIII...
  • Seite 248 XXXIV ENSONIQ DP/2 Referenzhandbuch...
  • Seite 249 DP/2 P a r a l l e l - Ef f e k t - P r o z e s s o r R e f e r e n z h a n d b u c h...
  • Seite 250 D P / 2 R e f e r e n z h a n d b u c h : Autor, Designer und Illustrator: Robby Bermann, Tom Tracy, Roy Elkins, Bill Whipple, Vic Adams Übersetzt von: Thomas Roth Deutsche Korrektur und Layoutbearbeitung: Frank, Kerstin und Sven Alle Angaben ohne Gewähr...
  • Seite 251 Störspannungen ......................i i i Betriebs- und Lagertemperaturen................i i i Verstärken des DP/2 über eine Stereoanlage............... i i i Einschalten des DP/2 in einer MIDI Konfiguration ............. i v Reinitialisieren des DP/2..................i v Richtlinien zum Batteriewechsel ................v Zubehör für Ihren DP/2 .....................

  • Seite 252: Inhaltsverzeichnis

    Umgehen von Units ....................24 Tricks und Abkürzungen ..................... 24 Kapitel 2 — Algorithmen Liste der Algorithmen....................26 Zum Verständnis der DP/2 Algorithmen ..............27 Programmierung von Algorithmen................27 Wann werden neue Algorithmen in die ESP-Chips geladen? ........27 Algorithmus-Abkürzungen..................28 Algorithmus-Parameter....................
  • Seite 253 Wie wird der Vocal Remover verwendet............150 Vocoder (2 Unit)....................152 Wie der Vocoder funktioniert ................ 152 Einstellung des Vocoders................153 Die richtigen Verbindungen ................153 Vocoder-Preset auswählen ................153 Arbeiten mit dem Vocoder ................154 Wah-Dist-Revrb ....................155 ENSONIQ DP/2 Referenzhandbuch Inhalt - 3...
  • Seite 254 Kopieren eines Presets..................194 Datensicherung mit MIDI System Exclusive Messages..........195 Senden von MIDI Sys-Ex Messages an einen anderen DP/2 oder an ......195 Die verfügbaren System Exclusive Dumps im DP/2 ..........196 Empfangen von MIDI System Exclusive Dumps am DP/2 ........198 Probleme?.....................
  • Seite 255 Config RAM Presets (Bank 1)..................211 Config ROM Presets (Bank 1)..................212 Config RAM Presets (Bank 2)..................213 Config ROM Presets (Bank 2)..................214 Anhang DP/2 MIDI Implementation..................I Glossar ........................III DP/2 Algorithmus Parameter..................XIII Technische Daten...................... XXIX Arbeitsblätter Song/Step Arbeitsblatt .....................
  • Seite 256 Inhaltsverzeichnis Inhalt- 6 ENSONIQ DP/2 Referenzhandbuch...

  • Seite 257: Willkommen

    Sie ändern können oder wo Sie Ihre Eigenkreationen speichern können. Parallelverarbeitung Der DP/2 mit seinen zwei Ein- und Ausgängen kann zwei Signale parallel bzw. als Stereosignal verarbeiten (Stereoverarbeitung, Multi-Processing). Es gibt nur eine Benutzeroberfläche, aber bis zu zwei unterschiedliche Eingangssignale können von jeweils einem eigenen internen Signalprozessor bearbeitet werden.

  • Seite 258: Polarität Und Erdung

    Falls nicht, prüfen Sie die Verbindungen und Ihren Netzanschluß. Beim Einschalten zeigt das Display „ENSONIQ * DP/2“ und geht dann in den Select-Modus (die Select LED leuchtet). Falls Sie viel auf Reisen sind, denken Sie daran, daß der DP/2 nur bei der auf dem PS-1 angegebenen Netzspannung funktioniert.

  • Seite 259: Betriebs- Und Lagertemperaturen

    Vermeiden Sie Temperaturen unter 10 Grad oder über 40 Grad. • Wenn Sie den DP/2 nach einer Reise nach innen bringen, lassen Sie ihn für mindestens 20 Minuten stehen, damit er die Raumtemperatur annimmt, bevor Sie ihn einschalten. Bei extremen Außentemperaturen (unter 10 Grad oder über 40 Grad) sollten Sie ihm allerdings eine gute Stunde vor dem Einschalten gönnen.

  • Seite 260: Einschalten Des Dp/2 In Einer Midi-Konfiguration

    Reinitialize!!!! Drücken Sie die Taste {CANCEL}, wenn Sie nun nicht reinitialisieren wollen, oder 4. Drücken Sie {WRITE} zum Reinitialisieren des DP/2. Denken Sie daran, daß dabei alle RAM Presets in beiden Bänken des DP/2 überschrieben und alle System/MIDI-Parameter auf ihre...

  • Seite 261: Richtlinien Zum Batteriewechsel

    Arbeitsspeicher des DP/2 und befindet sich im Inneren des DP/2. Wenn sie entladen ist, muß sie von einem authorisierten ENSONIQ-Fachhändler ausgetauscht werden. Die Batterie, die in Ihrem DP/2 mitgeliefert wurde, hält gut und gerne fünf Jahre. Daß Sie sie auswechseln müssen, teilt Ihnen der DP/2 höchstpersönlich mit. Wenn Sie ihn eines Tages einschalten, kommt anstelle der üblichen Willkommensmeldung folgende Anzeige:...
  • Seite 262 Vorwort ENSONIQ DP/2 Referenzhandbuch...

Inhaltsverzeichnis
