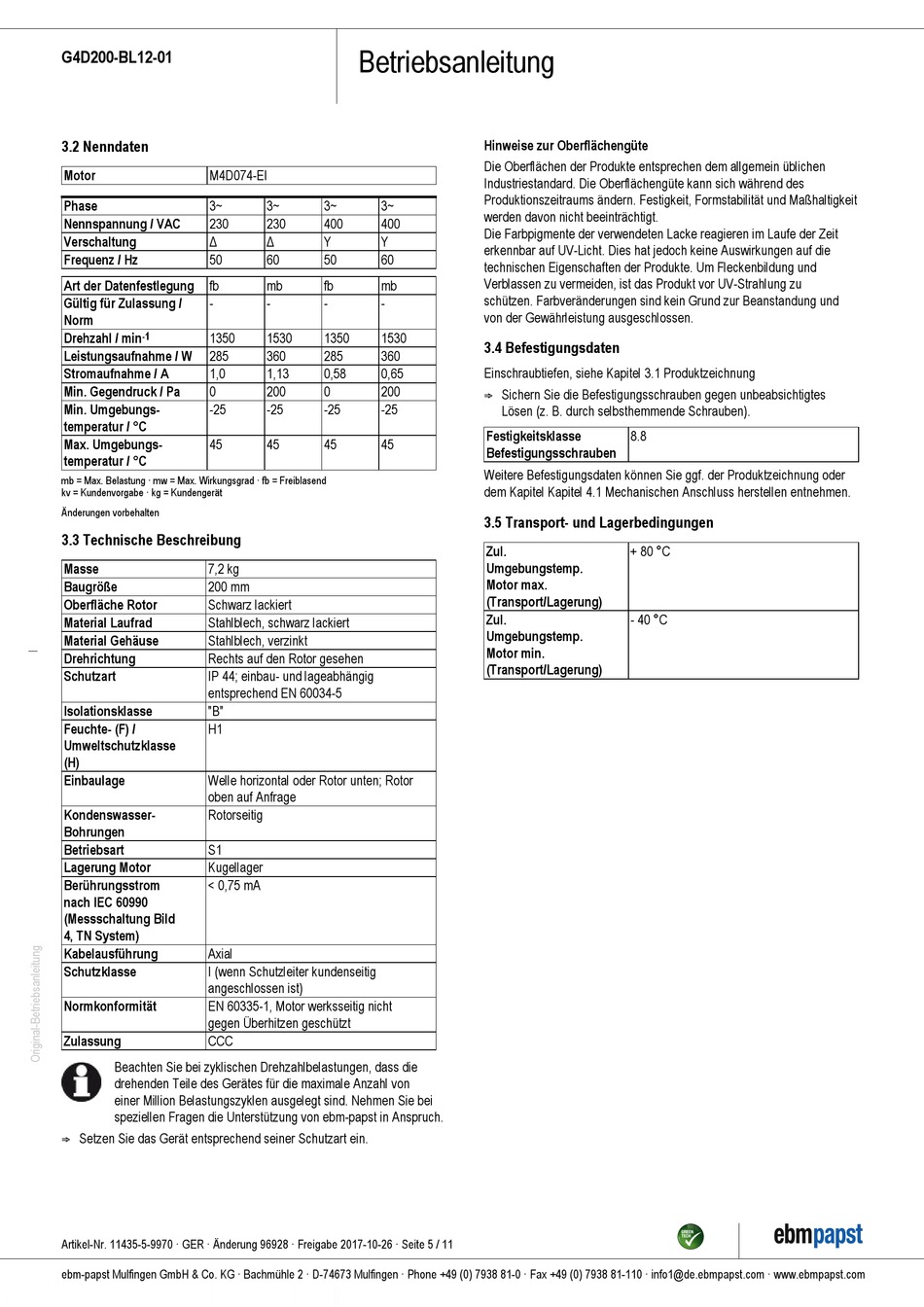

G4D200-BL12-01

3.2 Nenndaten

Motor
M4D074-EI
Phase
3~
Nennspannung / VAC
230
Verschaltung
Δ
Frequenz / Hz
50
Art der Datenfestlegung
fb
Gültig für Zulassung /
-
Norm
Drehzahl / min
-1
1350
Leistungsaufnahme / W
285
Stromaufnahme / A
1,0
Min. Gegendruck / Pa
0
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
45
temperatur / °C
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten

3.3 Technische Beschreibung

Masse
7,2 kg
Baugröße
200 mm
Oberfläche Rotor
Schwarz lackiert
Material Laufrad
Stahlblech, schwarz lackiert
Material Gehäuse
Stahlblech, verzinkt
Drehrichtung
Rechts auf den Rotor gesehen
Schutzart
IP 44; einbau- und lageabhängig
entsprechend EN 60034-5
Isolationsklasse
"B"
Feuchte- (F) /
H1
Umweltschutzklasse
(H)
Einbaulage
Welle horizontal oder Rotor unten; Rotor
oben auf Anfrage
Kondenswasser-
Rotorseitig
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Berührungsstrom
< 0,75 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Kabelausführung
Axial
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 60335-1, Motor werksseitig nicht
gegen Überhitzen geschützt
Zulassung
CCC
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Artikel-Nr. 11435-5-9970 · GER · Änderung 96928 · Freigabe 2017-10-26 · Seite 5 / 11
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
3~
3~
3~
230
400
400
Δ
Y
Y
60
50
60
mb
fb
mb
-
-
-
1530
1350
1530
360
285
360
1,13
0,58
0,65
200
0
200
-25
-25
-25
45
45
45
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
werden davon nicht beeinträchtigt.
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
erkennbar auf UV-Licht. Dies hat jedoch keine Auswirkungen auf die
technischen Eigenschaften der Produkte. Um Fleckenbildung und
Verblassen zu vermeiden, ist das Produkt vor UV-Strahlung zu
schützen. Farbveränderungen sind kein Grund zur Beanstandung und
von der Gewährleistung ausgeschlossen.

3.4 Befestigungsdaten

Einschraubtiefen, siehe Kapitel 3.1 Produktzeichnung
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
Festigkeitsklasse
8.8
Befestigungsschrauben
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.

3.5 Transport- und Lagerbedingungen

Zul.
+ 80 °C
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
- 40 °C
Umgebungstemp.
Motor min.
(Transport/Lagerung)
