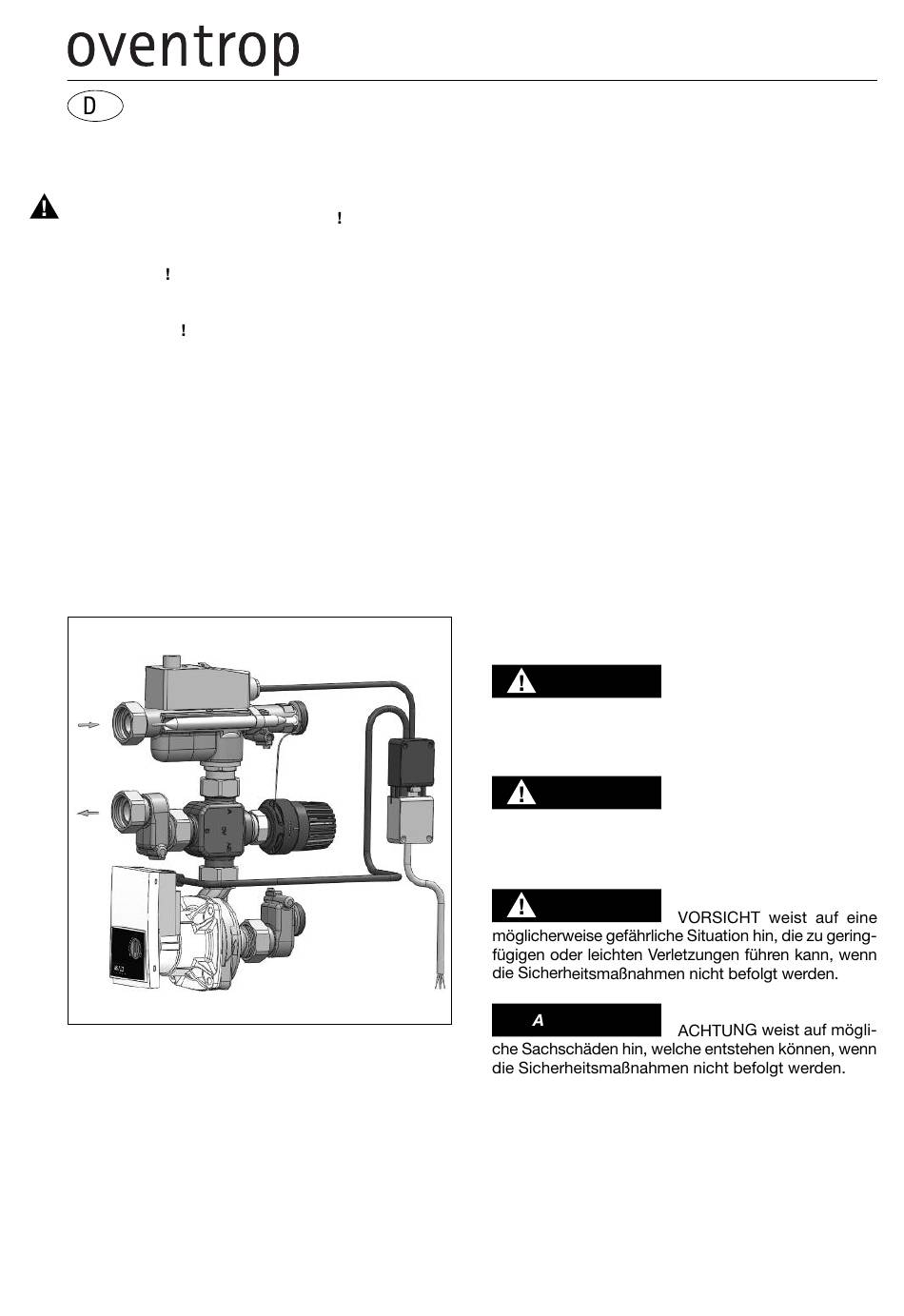

oventrop Regufloor HN Einbau- Und Betriebsanleitung

oventrop Regufloor HN Einbau- Und Betriebsanleitung

Regelstation für flächenheizung
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
E
Vor dem Einbau der Regelstation die Einbau- und
Betriebsanleitung vollständig lesen
Einbau, Inbetriebnahme, Bedienung und Wartung
darf nur durch geschultes Fachpersonal durchge-
führt werden
Die Einbau- und Betriebsanleitung sowie alle mit-
geltenden Unterlagen sind an den Anlagenbetreiber
weiterzugeben
Inhalt
1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . 1
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . 1
4 Technische Daten . . . . . . . . . . . . . . . . . . . . . 2
5 Aufbau und Funktion . . . . . . . . . . . . . . . . . . . 3
6 Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
7 Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
8 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
9 Wartung und Pflege . . . . . . . . . . . . . . . . . . . . 4
Abb. 1.1 „Regufloor HN" Regelstation
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0)29 62 82-0
Telefax
+49 (0)29 62 82-400
E-Mail
mail@oventrop.de
Internet
www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner finden
Sie unter www.oventrop.de.
Premium Armaturen + Systeme
Regelstation für Flächenheizung
Einbau- und Betriebsanleitung für Fachpersonal

1 Allgemeine Hinweise

1.1 Informationen zur Einbau- und
Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient dem ge-
schulten Fachpersonal dazu, die „Regufloor HN" Re-
gelstation fachgerecht zu installieren und in Betrieb
zu nehmen.
Mitgeltende Unterlagen - Anleitungen aller Anlagen-
komponenten sowie geltende technische Regeln -
sind einzuhalten.
1.2 Aufbewahrung der Unterlagen
Diese Einbau- und Betriebsanleitung ist vom Anlagen-
betreiber zum späteren Gebrauch aufzubewahren.
1.3 Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich
geschützt.
1.4 Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekenn-
zeichnet. Diese Hinweise sind zu befolgen, um Unfälle,
Sachschäden und Störungen zu vermeiden.
GEFAHR
mittelbar gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führen wird, wenn die Si-
cherheitsmaßnahmen nicht befolgt werden.
WARNUNG
möglicherweise gefährliche Situation hin, die zum Tod
oder zu schweren Verletzungen führen kann, wenn die
Sicherheitsmaßnahmen nicht befolgt werden.
VORSICHT
CHTUNG

2 Sicherheitshinweise

2.1 Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsgemä-
ßer Verwendung der Regelstation gewährleistet.
Technische Änderungen vorbehalten.
115160080
07/2016
„Regufloor HN"
GEFAHR weist auf eine un-
WARNUNG weist auf eine
