Inhaltszusammenfassung für Juhnberg Neto

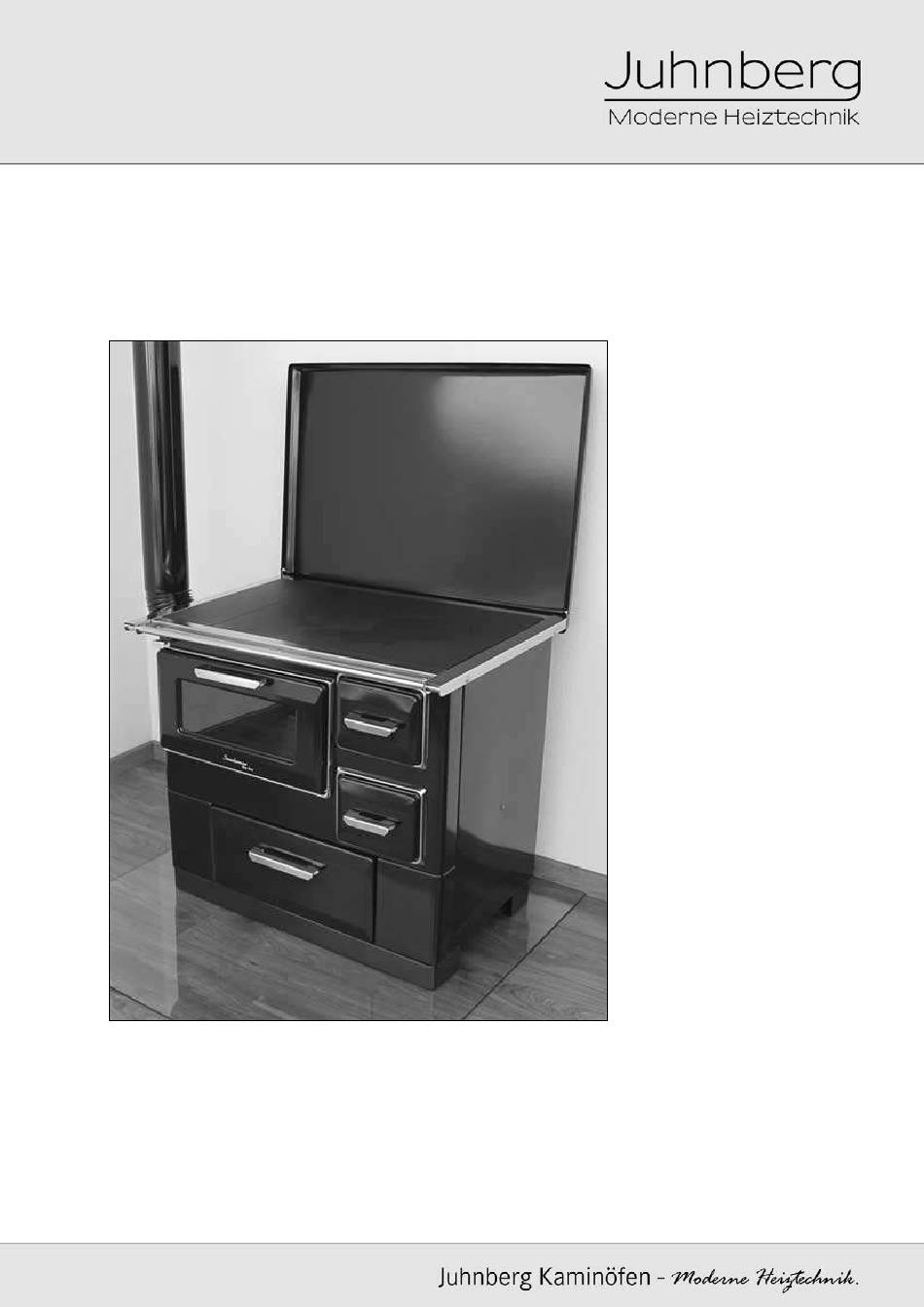

- Seite 1 Aufstellungs- und Bedienungsanleitung Küchenherd Juhnberg Neto 9,5kW Vor dem Aufstellen und der Inbetriebnahme unbedingt lesen!
- Seite 2 Küchenherd Juhnberg Neto 9,5kW Wir gratulieren Ihnen zum Besitz eines Juhnberg Küchenherdes! Der Küchenherd Juhnberg Neto ist eine optimale, aus neuesten technologischen Erkenntnissen entstandene Heizlösung. In dieser Anleitung erfahren Sie, wie Sie Ihren Ofen richtig gebrauchen. Wir bitten Sie daher, die Anleitung vor dem Gebrauch vollständig und aufmerksam durchzulesen.
- Seite 3 Küchenherd Juhnberg Neto 9,5kW Aufstellen des Küchenherds Die Aufbau- und Bedienungsanleitung ist vor Beginn aller Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der Gewährleistung führen! Es sind sämtliche, die Aufstellung und Installation von Kaminöfen betreffenden Vorschriften und Normen unbedingt zu beachten (z.B.
- Seite 4 Küchenherd Juhnberg Neto 9,5kW Der Küchenherd Juhnberg Neto ist für das Heizen von Räumen, Kochen und Backen vorgesehen. Der Brennraum ist mit Schamottsteinen ausgekleidet. Im Gegensatz zu den Kaminöfen vieler anderer Hersteller sind die Schamottsteine bereits komplett eingebaut und müssen nicht erst von Ihnen vor Ort eingesetzt werden.
- Seite 5 Vor der ersten Inbetriebnahme müssen alle Emailleteile des Herdes mit einem trockenen Tuch abgewischt und die Schutzschicht von der Herdplatte und dem Herdrahmen entfernt werden, damit das Verbrennen von Schmutzresten und die Entstehung von unangenehmen Gerüchen verringert wird. Der Juhnberg Neto darf nur mit geöffneter Abdeckung betrieben werden!
- Seite 6 Küchenherd Juhnberg Neto 9,5kW Bei der Entfachung des Feuers gehen Sie folgendermaßen vor: • Den Funktionsregler komplett herausziehen • Öffnen Sie die Tür des Verbrennungsraums und des Aschestauraums • Führen Sie das Brennmaterial in den Brennraum ein (zusammengestauchtes fettloses Papier und Kleinholz) •...
- Seite 7 Küchenherd Juhnberg Neto 9,5kW Nachlegen Erst nachlegen, wenn die Flammen nicht mehr lodern. Der vorher angelegte Brennstoff sollte bis zur Grundglut verbrannt sein. Zum Nachlegen erst den Luftschieber ganz öffnen, dann die Tür langsam öffnen und Holzscheite einlegen. Tür unbedingt langsam öffnen um einen eventuellen Flammenrückschlag zu vermeiden.
- Seite 8 • Schrauben Sie die Knöpfe der Reinigungsklappe ab • Die Reinigungsklappe wird abgenommen Nun kann das Innere des Juhnberg Neto gereinigt werden • Der Ruß auf dem oberen großen Schutzblech wird mit dem Schieber in den nach unten abgehenden Luftabzugskanal gedrückt.
-
Seite 9: Mögliche Ursachen

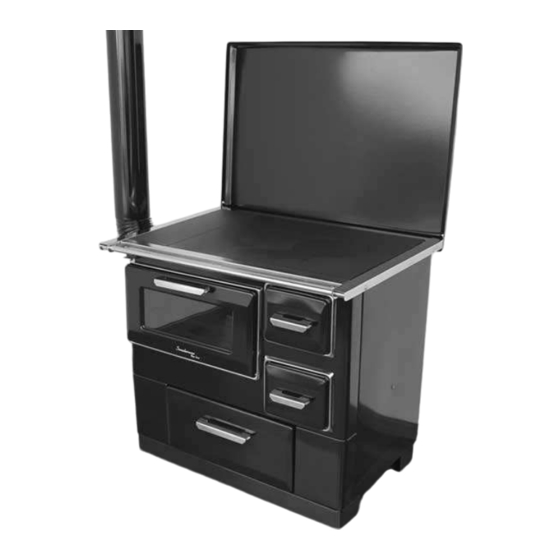

Küchenherd Juhnberg Neto 9,5kW Problemlösungen – was tun? Problem mögliche Ursachen Lösung Restfeuchtigkeit im Schamott oder Schamottmörtel Das ist völlig normal. Schwitzwasser bei erster Intensiv nachheizen, dabei verdunstet Inbetriebnahme das Schwitzwasser. Kondensatbildung durch Lagerung Feuchtes Brennmaterial wurde Trockenes Holz verwenden verwendet (Holzfeuchte ≤... - Seite 10 Küchenherd Juhnberg Neto 9,5kW Juhnberg Neto (Die Grafik zeigt das Modell ohne Backröhrenfenster.)
- Seite 11 Küchenherd Juhnberg Neto 9,5kW Anschluss der Feuerstätte Der Juhnberg Neto nutzt Raumluft für die Verbrennung. Es ist daher unbedingt darauf zu achten, dass der Ofen am Aufstellort in der Lage ist, ausreichend Luft zu ziehen. Zu brennbaren Gegenständen sollte ein Abstand von wenigstens 50cm (nach hinten und seitlich) bzw.
- Seite 12 Küchenherd Juhnberg Neto 9,5kW Technische Daten Juhnberg Neto Empfohlenes Brennmaterial Scheitholz Nennwärmeleistung (kW) Abmessungen HxBxT (m) 0,72 x 0,85 x 0,62 Rauchrohrdurchmesser (mm) Rauchrohranschluss an der Seite bzw. hinten Größe der Feuerraumöffnung HxB in (m²) 0,12 x 0,16 = 0,0192 Größe der Feuerraums HxBxT (m)
-
Seite 13: Typenschild
Küchenherd Juhnberg Neto 9,5kW Typenschild Herd für feste Brennsto e: Neto Juhnberg GmbH Handelsstraße 4 · 04420 Markranstädt · Deutschland Geprüft nach: EN 12815:2004 + A1:2006 Prüfstelle: Termolab Kennziffer der Prüfstelle: 2033 · Prüfbericht-Nummer: 25/30.07.2010 Empfohlene Brennstoffe: Scheitholz Ausschließlich die empfohlenen Brennstoffe verwenden. - Seite 14 Kaminofen Juhnberg „Neto“ 9,5kW Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV Name Juhnberg Modell Neto Energieeffizienzklasse 9,5kW Direkte Wärmeleistung Indirekte Wärmeleistung - Energieeffizienzindex 91,5 (EEI) Brennstoff- > 70,0 % Energieeffizienz bei Nennwärmeleistung Das Gerät muss auf einer nicht brennbaren Unterlage und unter Hinweise zu Einhaltung der vorgeschriebenen Sicherheitsabstände aufgestellt...
- Seite 15 Kaminofen Juhnberg „Neto“ 9,5kW Energieeffizienzlabel...
