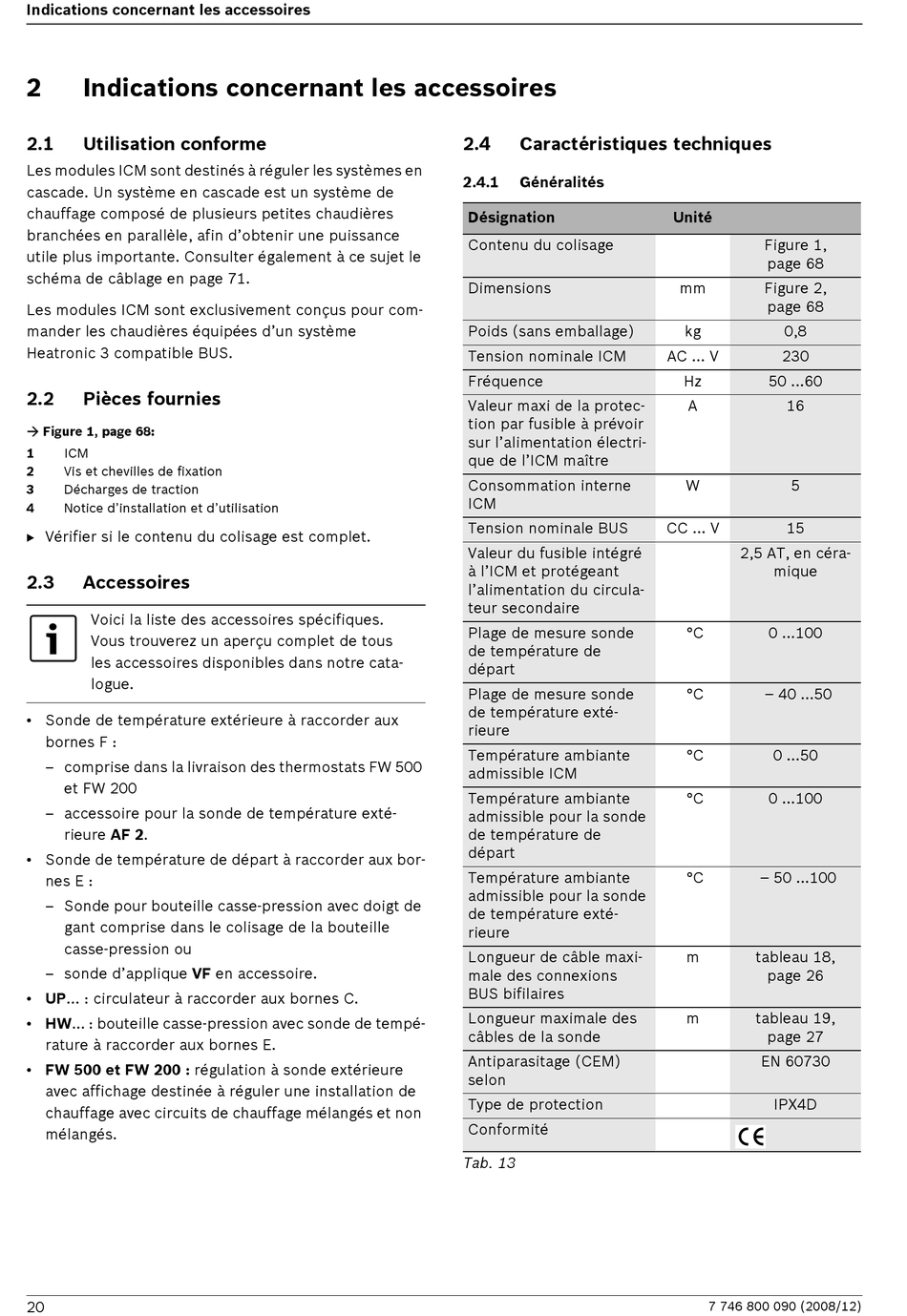

Indications concernant les accessoires
2
Indications concernant les accessoires
2.1
Utilisation conforme
Les modules ICM sont destinés à réguler les systèmes en
cascade. Un système en cascade est un système de
chauffage composé de plusieurs petites chaudières
branchées en parallèle, afin d'obtenir une puissance
utile plus importante. Consulter également à ce sujet le
schéma de câblage en page 71.
Les modules ICM sont exclusivement conçus pour com-
mander les chaudières équipées d'un système
Heatronic 3 compatible BUS.
2.2
Pièces fournies
Figure 1, page 68:
1
ICM
2
Vis et chevilles de fixation
3
Décharges de traction
4
Notice d'installation et d'utilisation
B Vérifier si le contenu du colisage est complet.
2.3
Accessoires
Voici la liste des accessoires spécifiques.
Vous trouverez un aperçu complet de tous
les accessoires disponibles dans notre cata-
logue.
• Sonde de température extérieure à raccorder aux
bornes F :
– comprise dans la livraison des thermostats FW 500
et FW 200
– accessoire pour la sonde de température exté-
rieure AF 2.
• Sonde de température de départ à raccorder aux bor-
nes E :
– Sonde pour bouteille casse-pression avec doigt de
gant comprise dans le colisage de la bouteille
casse-pression ou
– sonde d'applique VF en accessoire.
• UP... : circulateur à raccorder aux bornes C.
• HW... : bouteille casse-pression avec sonde de tempé-
rature à raccorder aux bornes E.
• FW 500 et FW 200 : régulation à sonde extérieure
avec affichage destinée à réguler une installation de
chauffage avec circuits de chauffage mélangés et non
mélangés.
20
2.4
Caractéristiques techniques
2.4.1
Généralités
Désignation
Contenu du colisage
Dimensions
Poids (sans emballage)
Tension nominale ICM
Fréquence
Valeur maxi de la protec-
tion par fusible à prévoir
sur l'alimentation électri-
que de l'ICM maître
Consommation interne
ICM
Tension nominale BUS
Valeur du fusible intégré
à l'ICM et protégeant
l'alimentation du circula-
teur secondaire
Plage de mesure sonde
de température de
départ
Plage de mesure sonde
de température exté-
rieure
Température ambiante
admissible ICM
Température ambiante
admissible pour la sonde
de température de
départ
Température ambiante
admissible pour la sonde
de température exté-
rieure
Longueur de câble maxi-
male des connexions
BUS bifilaires
Longueur maximale des
câbles de la sonde
Antiparasitage (CEM)
selon
Type de protection
Conformité
Tab. 13
Unité
Figure 1,
page 68
mm
Figure 2,
page 68
kg
0,8
AC ... V
230
Hz
50 ...60
A
16
W
5
CC ... V
15
2,5 AT, en céra-
mique
°C
0 ...100
°C
– 40 ...50
°C
0 ...50
°C
0 ...100
°C
– 50 ...100
m
tableau 18,
page 26
m
tableau 19,
page 27
EN 60730
IPX4D
7 746 800 090 (2008/12)
