INSTALLATION

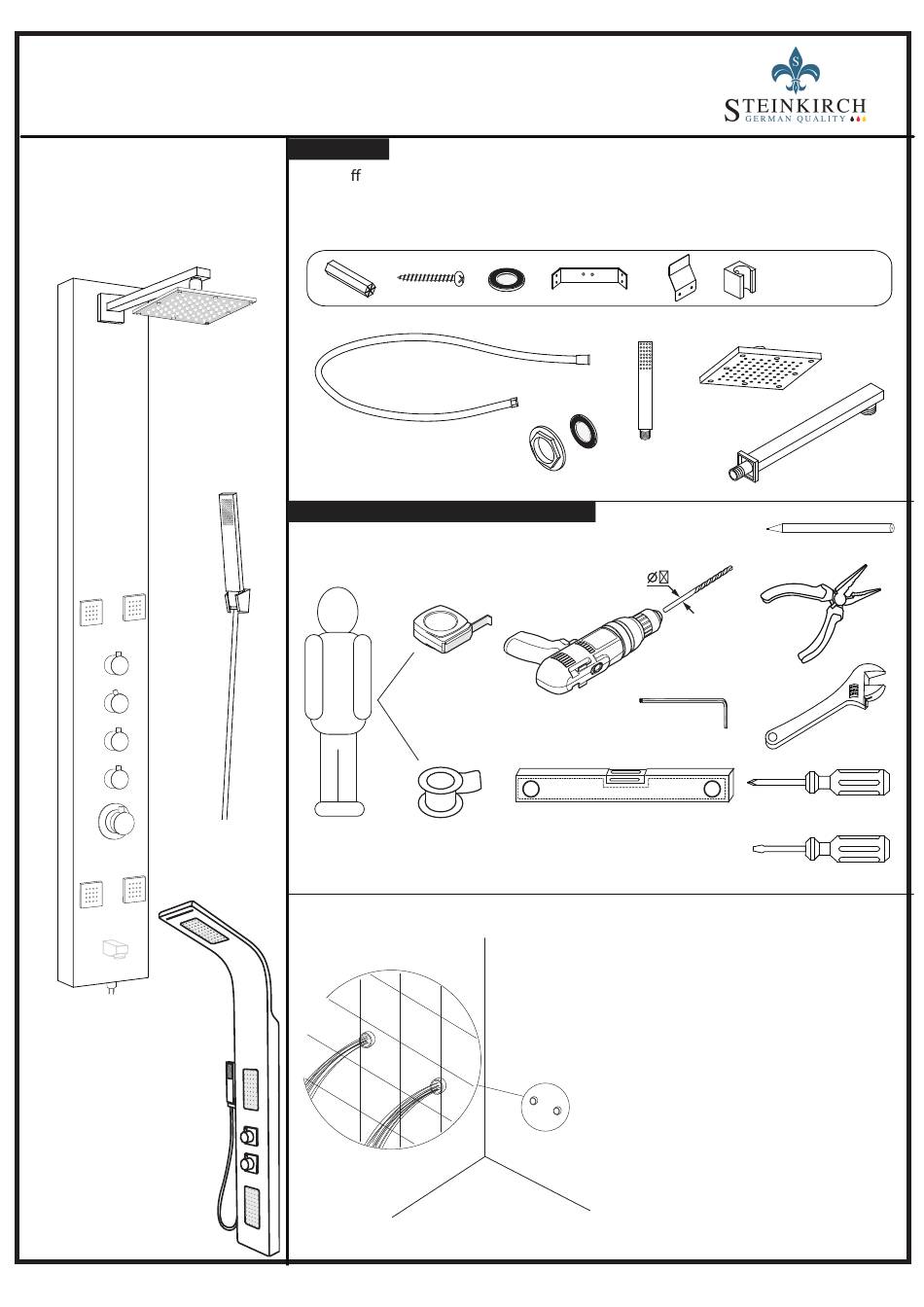

Abbildung Modellbeispiel
mit separaten Duschkopf und Arm**.
Abbildung Modellbeispiel
mit integriertem Duschkopf*.
* Modelle mit integriertem Duschkopf: SK-423S, SK-9304S, SK-424A, SK-426K. ** Modelle mit sepraten Duschkopf und Wandarm: SK-425B, SK-427G.
Inhalt
Bitte ö nen Sie die Verpackung und überprüfen Sie sorgfältig ob der Inhalt
vollständig und unversehrt ist. Sollten auf dem Transportweg Schäden an dem
Artikel entstanden sein, so kontaktieren Sie bitte umgehend Ihren Händler.
1 x Brauseschlauch 1/2" 1250mm
2 x Flex-/Panzerschlauch 500mm
Zur Installation werden benötigt:
Je nach den örtlichen Begebenheiten werden zum Anschluss der beiden Flexschläuche zwei 1/2" Doppelnippel oder zwei 1/2" Winkel mit Aussengewinde zwischen den beiden
Anschlüssen in der Wand und der Schläuche benötigt. Diese erhalten Sie in der Sanitärabteilung des örtlichen Baumarktes.
Nur bei Eckmontage.
Optional erhältlich.
Handbrause
(Abb. Modellbeispiel)
1/2" Mutter und Unterlegscheibe
(Nur bei seitlichem Handbrausehalter!)
ACHTUNG!
Vor der Installation des Duschpaneels
sollten die beiden Leitungen (Kalt-, und
Warmwasser) gespült werden. So kann
verhindert werden das Ablagerungen oder
Verunreinigungen in die Leitungen
des Paneels gelangen.
2 x Wandhaken
4 x Schrauben 3x30
4 x 6mm Dübel
1 x Wandalter oder seitlicher
Halter für Handbrause
Duschkopf bei einigen Modellen
integriert*
Duscharm bei Modellen mit integr.
Duschkopf nicht vorhanden*
SEITE 1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Steinkirch SK-423S
- Seite 1 Warmwasser) gespült werden. So kann verhindert werden das Ablagerungen oder Verunreinigungen in die Leitungen des Paneels gelangen. Abbildung Modellbeispiel mit integriertem Duschkopf*. SEITE 1 * Modelle mit integriertem Duschkopf: SK-423S, SK-9304S, SK-424A, SK-426K. ** Modelle mit sepraten Duschkopf und Wandarm: SK-425B, SK-427G.
-
Seite 2: Rückansicht
Rückansicht Dimensions Duschkopf Obere Aufhängung Körperdüse Max. 80 mm Max. 400mm je nach Modell je nach Modell 400 - 450 mm 330 - 400 mm 200mm Untere Aufhängung Anschlussmaße nicht bindend, da exible Schläuche Variations- Warmwasser Kaltwasser möglichkeiten bieten. Faustformel: Unterkante Kopfbrause = Körpergröße + 15 cm. Das Maß... -
Seite 3: Wandmontage
Hinweis! Eine Vielzahl der Steinkirch Duschpaneele können sowohl auf die Wand als auch in die Ecke montiert werden. Fragen Sie Ihren Händler nach dem optional erhältlichen Steinkirch Eckmontageset. © Auf den folgenden Seiten sehen Sie Beispiele zur Wand- und zur Eckmontage. - Seite 4 4 x Mutter 4 x Dübel 6mm 4 x Schrauben 3x30 2 x Wandhalter/Wandhaken Bohren Sie die angezeichneten Löcher. Führen Sie die Dübel in die jeweiligen Bohrlöcher ein. SEITE 4 ** Nicht im Lieferumfang. Optional erhältlich bei Ihrem Steinkirch© Fachhändler.
-
Seite 5: Befestigen Sie Die Eckhalterung Mit Beigefügten Schrauben 3X30
Befestigen Sie die Eckhalterung mit Gewindeschrauben und Muttern an der Eckhalterung beigefügten Schrauben 3x30 Hängen Sie das Paneel in die Eckhalterung ein Warm Kalt 1/2“ Doppelnippel o. 1/2“ Winkel (nicht im Lieferumfang) SEITE 5 ** Nicht im Lieferumfang. Optional erhältlich bei Ihrem Steinkirch© Fachhändler. -
Seite 6: Technische Daten
Das Duschpaneel ist nicht für den Aussenbetrieb geeignet. Spezielle Gartenduschen zur Nutzung HINWEIS! im Aussenbereich erhalten Sie bei Ihrem Steinkirch© Fachhändler. Vergessen Sie nicht die Dichtungen zwischen Duschkopf und Wandarm, bzw. zwischen Handbrause und Brauseschlauch Wasserfall-/Schwalldusche (je nach Modell) Duschkopf... - Seite 7 LED BELEUCHTUNG MIT BATTERIEBETRIEB !! TRANSPORTSICHERUNG !! Bei Modellen mit batteriebetriebener LED- Beleuchtung ist eine Art Transportsicherung vorhanden. Sollte die Beleuchtung sich nicht an den seitlichen Kippschaltern einschalten lassen, überprüfen Sie die Schiebeschalter (Transport- sicherung) an den rückseitig angebrachten Batteriegehäusen. Den Schiebeschalter nden Sie, wenn Sie den Feuchtigkeitsschutz (schwarze Gummitülle) an den Batteriefächern etwas herunter ziehen.
