Inhaltszusammenfassung für Phocos MPS80
- Seite 1 CID:181302411...
- Seite 2 CONTENTS 1~18 19~36 37~54 55~72 73~90 91~ 108...

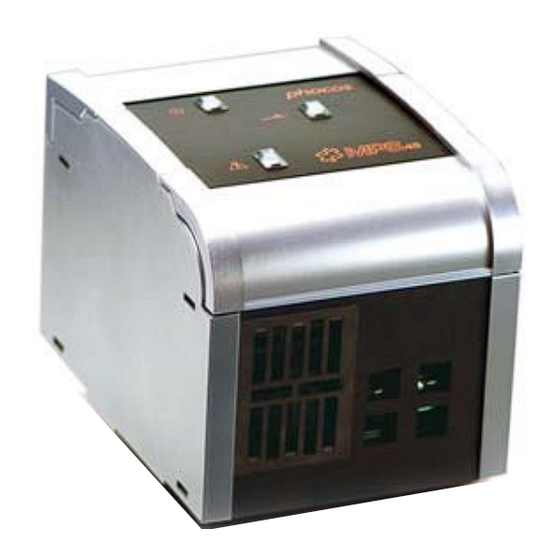

- Seite 3 Phocos MPS Modularer Leistungsschalter Bedienungsanleitung (Deutsch) Sehr geehrter Kunde, Wir bedanken uns für den Kauf eines Phocos Produktes. Vor Benutzung lesen Sie sich bitte die Anleitung sorgfältig und gründlich durch.
- Seite 4 Steuereinheit). Diese koordiniert das reibungslose Zusammenspiel aller Systemkomponenten (kein Bestandteil dieser Anleitung). Den MPS gibt es in zwei Versionen: MPS45 und MPS80. Der MPS Regler passt sich automatisch den 12 V, 24 V und 48 V-Systemen an. Der MPS hat mehrere Sicherheits- und Anzeigefunktionen.
-
Seite 5: Montage Und Anschluss
Verkabelung Ihres MPS festgelegt. Die Erdungsart wird automatisch erkannt. Siehe weitere Einzelheiten unter Kapitel 1.3.2. Laststrom: Der MPS ist in zwei Versionen erhältlich: MPS80 MPS45 Nennlaststrom Überlast- und Kurzschlussschutz: Der hochentwickelte Überlastschutz ermöglicht eine Überlastung des MPS für eine beschränkte Zeit, um somit erhöhte Einschaltströme des Verbrauchers tolerieren zu können:... - Seite 6 Nach der Abschaltung wird nach 60s versucht, den Verbraucher (Last) automatisch wieder zuzuschalten. Überhitzungsschutz: Um den MPS vor Schäden durch Überhitzung zu schützen, wird der Verbraucher (Last) bis zur Abkühlung abgeschaltet. Überhitzung kann auftreten, wenn z.B. die Lüftungsschlitze des MPS blockiert werden oder die Außentemperatur zu hoch ist.
- Seite 7 Dieser Vorgang muss immer in der nachfolgenden Reihenfolge ablaufen: Stellen Sie die DIP-Schalter gemäß der beabsichtigten MPS-Funktion ein Montieren Sie ihn auf eine DIN-Hutschiene oder eine Wand Schließen Sie den Verbraucher (Last) an die Einheit an Schließen Sie die Batterie an die Einheit an Im Falle einer Demontage gehen Sie in umgekehrter Reihenfolge vor.
- Seite 8 Öffnen Sie die Abdeckung an den Lastanschlüssen. Schließen Sie die Zuleitungen zur Last polrichtig an. Achten Sie auf die unterschiedliche Verkabelung bei Systemen mit negativer oder positiver Erdung! MPS45: mind. 10 mm MPS80: mind. 20 mm Schließen Sie die Abdeckungen.
- Seite 9 100 cm). Die MPS Anschlussklemmen können eine Kabelstärke von 35mm aufnehmen. Empfohlene Mindestkabelstärke für: MPS45: mind. 10 mm MPS80: mind. 20 mm Schließen Sie die Abdeckungen. 1.4 Inbetriebnahme des Reglers Nachdem Sie alle Kabel und Anschlüsse/Klemmen gewissenhaft überprüft haben, kann die Batteriesicherung eingesetzt werden.
- Seite 10 LED2(Grün) LED3(Rot) Zustand LED1(Gelb) Bedeutung Bei der Überprüfung der Verkabelung zeigt LED2 an, dass sich eine unzulässige Spannung am Lastausgang Fehler Blinken befindet. Überprüfen Sie die Lastverkabelung und die DIP-Schalter Einstellungen. Bei Übertemperatur überprüfen Sie die Lüftungsschlitze Ihres MPS und entfernen den Staub. Der Verbraucher Fehler (Last) wird erst wieder zugeschaltet, wenn die Temperatur unter 80°C sinkt.
- Seite 11 Verkabelung Ihres MPS ausgewählt, siehe weitere Einzelheiten unter Kapitel 2.3.2. Laststrom: Der MPS ist in zwei Versionen erhältlich: MPS45 MPS80 Nennladestrom Überlast- und Kurzschlussschutz: Der hochentwickelte Überlastschutz ermöglicht eine Überlastung des MPS für eine beschränkte Zeit, um somit erhöhte Einschaltströme des Verbrauchers tolerieren zu können:...
- Seite 12 Grün: MPS FET ist an Rot: Störung Manuelle Einstellung durch den DIP-Schalter Zusätzliche Funktionen sind verfügbar, wenn der MPS zusammen mit der Phocos Zentralleinheit MCU verwendet wird (kein Bestandteil dieser Anleitung) 2.2 Einstellung Ihres MPS als Solarladeregler (eigenständiger Modus) Dieser Vorgang muss immer folgendermaßen ablaufen: Stellen Sie die DIP-Schalter gemäß...
- Seite 13 Einstellung Funktion DIP NR. Aktiviert den MPS als Ladeeinheit DIP 8 DIP 7 Wählen Sie Solarladeeinheit Wählen Sie PWM DIP 6 Wählen Sie 2 Punkt Reglung DIP 5 Eigenständige Funktion Gel-Batterie DIP 4 Flüssigsäurebatterie 2.3 Montageanweisung 2.3.1 Wandmontage Abb. 1, 2 und 3 veranschaulicht, wie die MPS Einheit auf einer 35 mm DIN Hutschiene montiert wird. Achten Sie darauf, dass die oberen und unteren Belüftungsschlitze frei sind.
- Seite 14 100cm). Die Anschlussklemmen des MPS können einen Kabelquerschnitt von 35mm aufnehmen. Empfohlener Mindestkabelquerschnitt für: MPS45: mind. 10 mm MPS80: mind. 20 mm Schließen Sie die Abdeckung. 2.3.4 Anschluss der Solarmodule Negativ geerdet Positiv geerdet Öffnen Sie die Abdeckung der Anschlüsse für die Solarmodule.
- Seite 15 Der MPS kann Dumploads in positiv und negativ geerdeten Systemen regeln. Die Erdung wird bei der Verkabelung Ihres MPS ausgewählt, siehe weitere Einzelheiten unter Kapitel 3.2.3. Dumpload-Strom: Der MPS ist in zwei Versionen erhältlich: MPS80 MPS45 Nennlaststrom Überlast- und Kurzschlussschutz: Der hochentwickelte Überlastschutz ermöglicht eine Überlastung des MPS für eine beschränkte Zeit,...
- Seite 16 Hochspannungsschutz (HVD): Um die Dumpload vor Hochspannung zu schützen, schaltet der MPS die Dumpload ab, wenn die Batteriespannung über dem HVD-Pegel liegt. 48V-System 12V-System 24V-System Nennspannung 15.5V HVD-Stufen: Dumpload-Funktionalität: Der MPS kann einen Wind-/ Wasserkraftgenerator regeln, der immer direkt an der Batterie angeschlossen werden muss.Die Regelung erfolgt, in dem eine Dumpload parallel zur Batterie geschaltet wird, wenn die Batteriespannung über den Dumpload Einschaltpegel steigt.
- Seite 17 Einstellung Funktion DIP NR. Aktiviert den MPS als Ladeeinheit DIP 8 DIP 7 Wählen Sie Ladeeinheit für Wind- / Wasserkraftgeneratoren (Dumpload-Schalter) Wählen Sie PWM-Regelung DIP 6 Wählen Sie 2 Stufenreglung DIP 5 Eigenständige Funktion Gel-Batterie DIP 4 Flüssigsäurebatterie 3.2.2 Wandmontage Abb.
- Seite 18 100 cm). Die Anschlussklemmen des MPS können einen Kabelquerschnitt von 35 mm aufnehmen. Empfohlener Mindestkabelquerschnitt für: MPS45: mind. 10 mm MPS80: mind. 20 mm Schließen Sie die Abdeckung. 3.2.5 Anschluss der Dumpload Negativ geerdet Positiv geerdet Öffnen Sie die Abdeckung an den Lastanschlüssen Schließen Sie die...
- Seite 19 LED1 LED2 LED3 Zustandsanzeige LED1(Gelb) LED2(Grün) LED3(Rot) Zustand Bedeutung Dumpload ist angeschaltet Dumpload ist abgeschaltet Blinken Dumpload ist im PWM-Modus Fehler Dumploadstrom ist zu hoch Übertemperatur Fehler Sicherheitshinweise Batterien/Akkumulatoren enthalten große Mengen gespeicherter Energie. Vermeiden Sie unter allen Umständen ein Kurzschließen der Batterie. Zur Sicherheit empfehlen wir, direkt an der Batterie eine Schmelzsicherung (träge) anzubringen.
-
Seite 20: Technische Daten
12V/24 V/48V Max. Stromstärke MPS45:45A, MPS80:80A Eigenstromverbrauch <6mA Umgebungstemperatur -25 bis + 50°C Abmessungen 109x150x112mm MPS45:1007g; Gewicht MPS80:1100g IP 22 Schutzklasse Änderungen vorbehalten. Version: 20081212 ISO9001:2000 Hergestellt in eines der folgenden Ländern: China - Deutschland Phocos AG - Deutschland RoHS www.phocos.com... - Seite 93 Phocos MPS...
- Seite 95 MPS45 MPS80...
- Seite 96 15.5V 44.0V 11.0V 22.0V 22.5V 11.25V 45.0V 46.0V 11.5V 23.0V 23.5V 11.75V 47.0V 12.0V 24.0V 48.0V <21.0V <42V <10.5V >12.8V >25.6V >51.2V...
- Seite 97 DIP NO. DIP 8 DIP 7 DIP 6 DIP 5 DIP 3 DIP 1 DIP 2...
- Seite 98 8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 Mode Address Mode Address...
- Seite 99 LED1 LED2 LED3...
- Seite 100 27.6V 55.2V 13.8V...
- Seite 101 MPS45 MPS80...
- Seite 103 DIP NO. DIP 8 DIP 7 DIP 6 DIP 5 DIP 4 8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 Mode Address Mode Address...
- Seite 104 LED1 LED2 LED3...
- Seite 105 MPS45 MPS80...
- Seite 106 15.5V 57.6V/52.4V 14.4V/13.1V 28.8V/26.2V...
- Seite 107 DIP NO. DIP 8 DIP 7 DIP 6 DIP 5 DIP 4 8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 Mode Address Mode Address...
- Seite 109 LED1 LED2 LED3...
- Seite 110 ISO9001:2000 RoHS...
