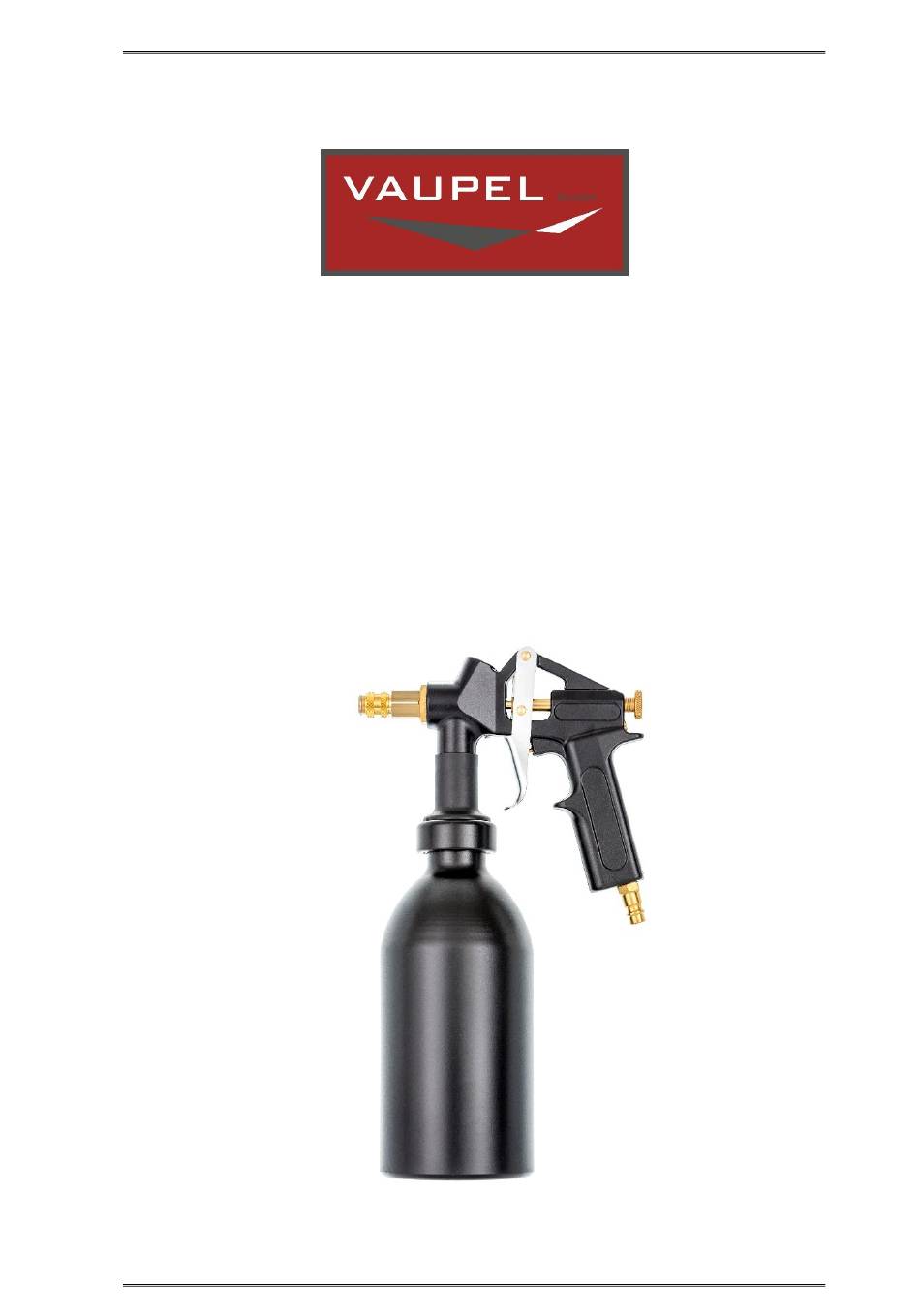

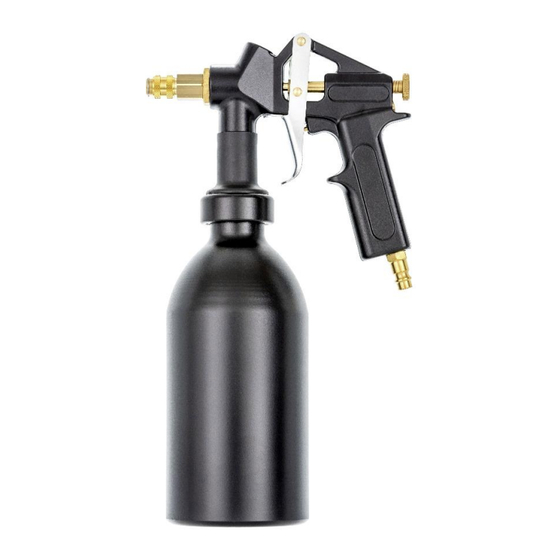

- Seite 1 BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE Hohlraumversiegelung- Druckbecherpistole 3300 HSDR Art. Nr.: 33001 / 33101 Seite | 1...
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE Vielen Dank für das Vertrauen, dass Sie uns und unseren Produkten entgegenbrin- gen. Lesen Sie bitte zuerst die Bedienungsanleitung durch, bevor Sie mit der Druckbecherpistole arbeiten. Diese Bedienungs- und Wartungsanleitung enthält wichtige Hinweise, die zum si- cheren und störungsfreien Betrieb Ihrer Druckbecherpistole erforderlich sind. -
Seite 3: Technische Daten
* enthalten bei 3300 HSDR-Set 2. Lieferumfang Druckbecherpistole, Druckluftanschluss, Bedienungsanleitung Zusätzlich enthalten bei 3300 HSDR-Set: Schlauchset 3900 WH 02/04 3. Bestimmungsgemäße Verwendung Diese Druckbecherpistole ist ein druckluftbetriebenes Qualitätswerkzeug für den professionellen handwerklichen Einsatz. Es eignet sich zum Verarbeiten flüssiger Medien in Form von losen Gebinden. - Seite 4 BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE Schützen Sie sich und die Umwelt, durch geeignete Vorsichtsmaßnahmen, vor Unfallgefahren und beachten Sie in Ihrem eigenen Interesse folgende Hinweise: Der Betreiber hat den sachgerechten Betrieb sicherzustellen. Druckluft und/oder Medium nicht mit der Haut oder den Au- gen in Berührung bringen.
-
Seite 5: Inbetriebnahme / Arbeitsende
BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE 6. Inbetriebnahme / Arbeitsende Vorbereitung der Pistole bei Erstinbetriebnahme: Den Druckluftanschluss ein- schrauben und mittels eines 13er Maul- oder Ringschlüssel fest anziehen, ggf. einkleben. Bei optionalem Druckregler anstelle der Luftmengenregulierung: Das im Liefer- umfang enthaltene Manometer in den Druckregler einschrauben, ggf. einkle- ben. -
Seite 6: Aufbewahrung Und Lagerung
BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE Achtung: Trennen Sie das Gerät von der Druckluftquelle, bevor Sie mit der Wartung und Pflege beginnen. 8. Aufbewahrung und Lagerung Das Druckluftwerkzeug ist unter folgenden Bedingungen zu lagern und aufzu- bewahren: Bei vorhandenem Restmaterial ausschließlich aufrecht lagern. -
Seite 7: Adresse
BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE Entsprechend den gesetzlichen Bestimmungen erhalten Sie bei allen Pro- dukten bei ausschließlich privatem Gebrauch eine 24-monatige Gewährleis- tung, bei gewerblich-beruflicher Nutzung eine 12-monatige Gewährleistung auf Material- und Fertigungsfehler. Von der Gewährleistung ausgeschlossen sind: Verschleissteile. -
Seite 8: Eg-Konformitätserklärung
BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE 12. EG-Konformitätserklärung EG – Konformitätserklärung Im Sinne der EG – Richtlinie Maschine 2006/42/EG, Bauart der Pistole: Druckbecherpistole Typenbezeichnung: Typ 3300 HSDR Typenbezeichnung: Hohlraumversiegelung-Druckbecherpistole Artikelnummer Hersteller: 33001, 33101 Ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit den o.g. EG-... -
Seite 9: Notizen
BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE 13. Notizen Seite | 9... -
Seite 10: Explosionszeichnung
BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE 14. Explosionszeichnung Seite | 10... -
Seite 11: Ersatzteilliste
BEDIENUNGSANLEITUNG 3300 HSDR V2.11/18-DE 15. Ersatzteilliste Pos. Artikel Nr. Bezeichnung Pistolenkörper 50 3909 005 Abzugshebel 30 1102 006 Hebelachse 60 3100 029 Sicherungsscheibe 83010 Düsennadel komplett 60 3104 007 Feder für Düsennadel 30 1122 005 Anschlagschraube Ventilbolzen 80158 O-Ring 1,5 x 0,75 mm...
