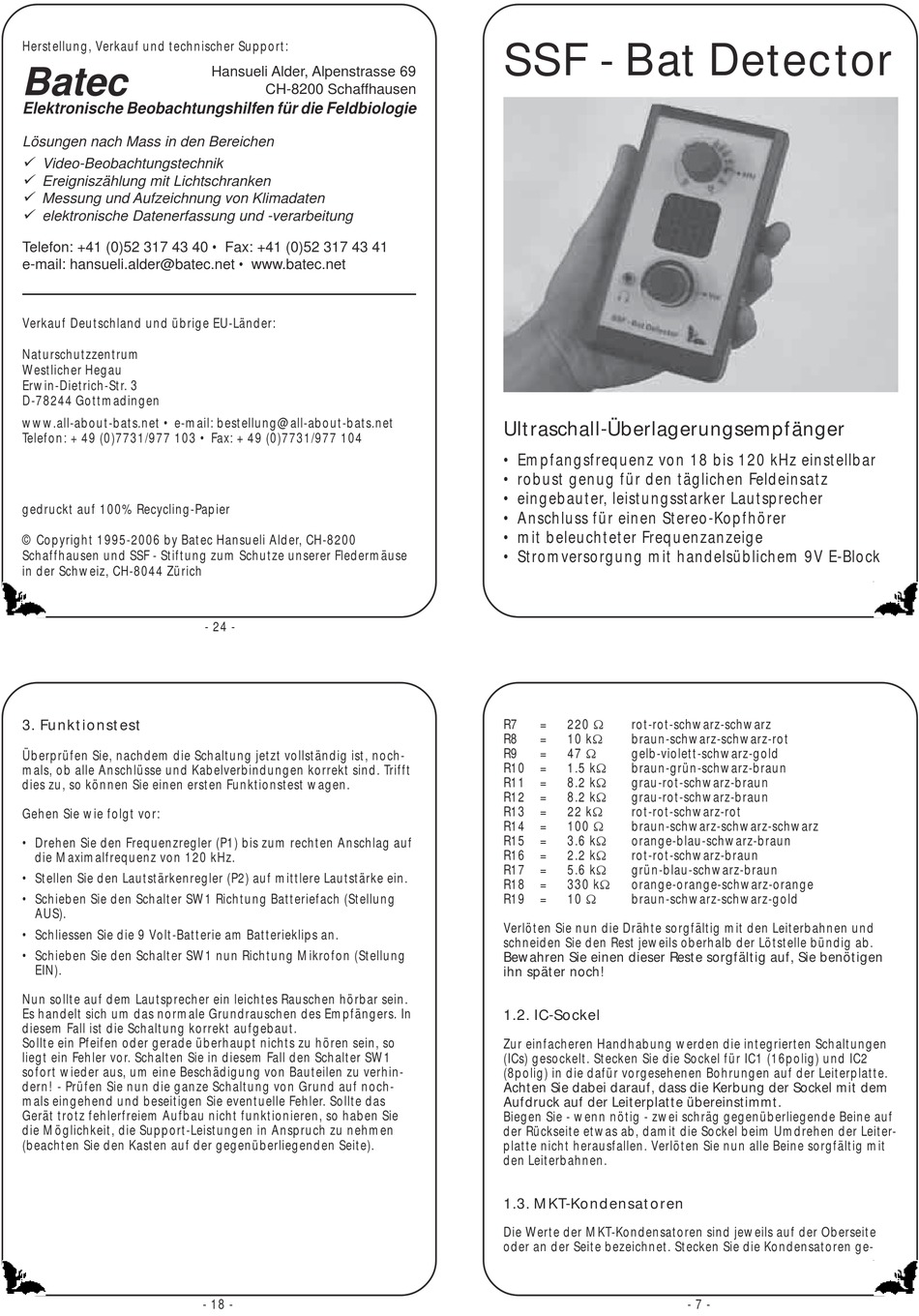

BATEC SSF Bedienungsanleitung

Herstellung, Verkauf und technischer Support:
Batec
Elektronische Beobachtungshilfen für die Feldbiologie
Lösungen nach Mass in den Bereichen
! Video-Beobachtungstechnik
! Ereigniszählung mit Lichtschranken
! Messung und Aufzeichnung von Klimadaten
! elektronische Datenerfassung und -verarbeitung
Telefon: +41 (0)52 317 43 40 • Fax: +41 (0)52 317 43 41
e-mail: hansueli.alder@batec.net • www.batec.net
Verkauf Deutschland und übrige EU-Länder:
Naturschutzzentrum
Westlicher Hegau
Erwin-Dietrich-Str. 3
D-78244 Gottmadingen
www.all-about-bats.net • e-mail: bestellung@all-about-bats.net
Telefon: +49 (0)7731/977 103 • Fax: +49 (0)7731/977 104
gedruckt auf 100% Recycling-Papier
© Copyright 1995-2006 by Batec Hansueli Alder, CH-8200
Schaffhausen und SSF - Stiftung zum Schutze unserer Fledermäuse
in der Schweiz, CH-8044 Zürich
3. Funktionstest
Überprüfen Sie, nachdem die Schaltung jetzt vollständig ist, noch-
mals, ob alle Anschlüsse und Kabelverbindungen korrekt sind. Trifft
dies zu, so können Sie einen ersten Funktionstest wagen.
Gehen Sie wie folgt vor:
• Drehen Sie den Frequenzregler (P1) bis zum rechten Anschlag auf
die Maximalfrequenz von 120 kHz.
• Stellen Sie den Lautstärkenregler (P2) auf mittlere Lautstärke ein.
• Schieben Sie den Schalter SW1 Richtung Batteriefach (Stellung
AUS).
• Schliessen Sie die 9 Volt-Batterie am Batterieklips an.
• Schieben Sie den Schalter SW1 nun Richtung Mikrofon (Stellung
EIN).
Nun sollte auf dem Lautsprecher ein leichtes Rauschen hörbar sein.
Es handelt sich um das normale Grundrauschen des Empfängers. In
diesem Fall ist die Schaltung korrekt aufgebaut.
Sollte ein Pfeifen oder gerade überhaupt nichts zu hören sein, so
liegt ein Fehler vor. Schalten Sie in diesem Fall den Schalter SW1
sofort wieder aus, um eine Beschädigung von Bauteilen zu verhin-
dern! - Prüfen Sie nun die ganze Schaltung von Grund auf noch-
mals eingehend und beseitigen Sie eventuelle Fehler. Sollte das
Gerät trotz fehlerfreiem Aufbau nicht funktionieren, so haben Sie
die Möglichkeit, die Support-Leistungen in Anspruch zu nehmen
(beachten Sie den Kasten auf der gegenüberliegenden Seite).
Hansueli Alder, Alpenstrasse 69
CH-8200 Schaffhausen
- 24 -
- 18 -
SSF - Bat Detector
Ultraschall-Überlagerungsempfänger
• Empfangsfrequenz von 18 bis 120 kHz einstellbar
• robust genug für den täglichen Feldeinsatz
• eingebauter, leistungsstarker Lautsprecher
• Anschluss für einen Stereo-Kopfhörer
• mit beleuchteter Frequenzanzeige
• Stromversorgung mit handelsüblichem 9V E-Block
220 Ω
R7 = rot-rot-schwarz-schwarz
R8 = 10 kΩ braun-schwarz-schwarz-rot
47 Ω
R9 = gelb-violett-schwarz-gold
R10 = 1.5 kΩ braun-grün-schwarz-braun
R11 = 8.2 kΩ grau-rot-schwarz-braun
R12 = 8.2 kΩ grau-rot-schwarz-braun
R13 = 22 kΩ rot-rot-schwarz-rot
100 Ω
R14 = braun-schwarz-schwarz-schwarz
R15 = 3.6 kΩ orange-blau-schwarz-braun
R16 = 2.2 kΩ rot-rot-schwarz-braun
R17 = 5.6 kΩ grün-blau-schwarz-braun
R18 = 330 kΩ orange-orange-schwarz-orange
R19 = 10 Ω braun-schwarz-schwarz-gold
Verlöten Sie nun die Drähte sorgfältig mit den Leiterbahnen und
schneiden Sie den Rest jeweils oberhalb der Lötstelle bündig ab.
Bewahren Sie einen dieser Reste sorgfältig auf, Sie benötigen
ihn später noch!
1.2. IC-Sockel
Zur einfacheren Handhabung werden die integrierten Schaltungen
(ICs) gesockelt. Stecken Sie die Sockel für IC1 (16polig) und IC2
(8polig) in die dafür vorgesehenen Bohrungen auf der Leiterplatte.
Achten Sie dabei darauf, dass die Kerbung der Sockel mit dem
Aufdruck auf der Leiterplatte übereinstimmt.
Biegen Sie - wenn nötig - zwei schräg gegenüberliegende Beine auf
der Rückseite etwas ab, damit die Sockel beim Umdrehen der Leiter-
platte nicht herausfallen. Verlöten Sie nun alle Beine sorgfältig mit
den Leiterbahnen.
1.3. MKT-Kondensatoren
Die Werte der MKT-Kondensatoren sind jeweils auf der Oberseite
oder an der Seite bezeichnet. Stecken Sie die Kondensatoren ge-
- 7 -
