Inhaltszusammenfassung für RGE ATS3020RM LOCK

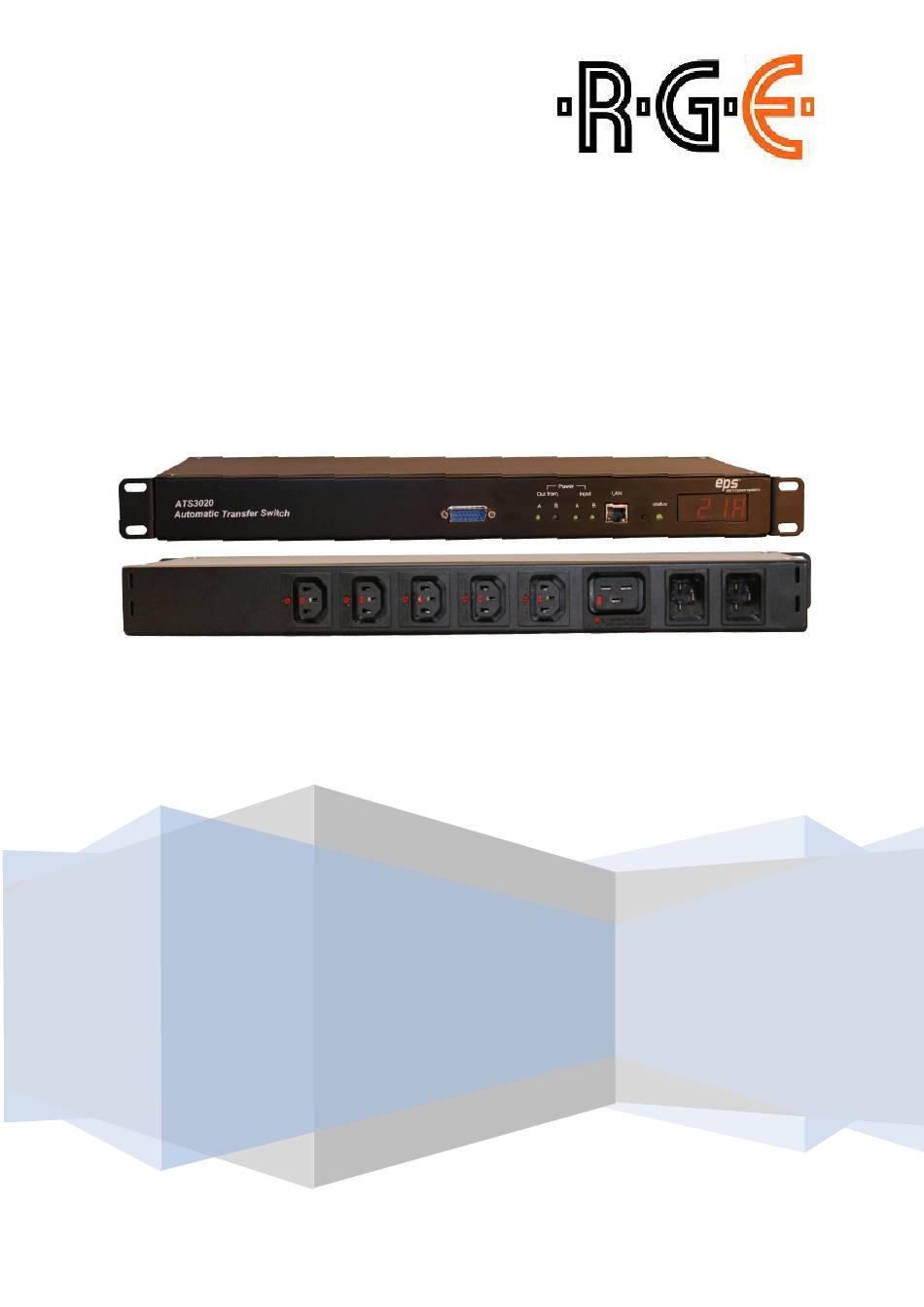

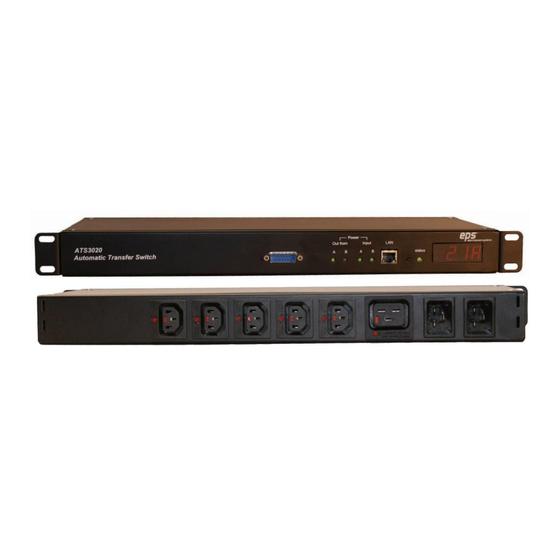

- Seite 1 ATS3020RM LOCK Automatic Transfer Switch Manual RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at...
-
Seite 2: Inhaltsverzeichnis
5.1 Bootloader mode 5.2 Firmware update 5.3 Default Settings 5.4 Technische Daten 6. Support 7. Sicherheitsbestimmungen 8. Kontakt zu RGE Robert Gmeiner Energietechnik GmbH Beschreibung MIBs RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at... -
Seite 3: Produktbeschreibung
Schließen Sie eines oder beide Anschlusskabel an den ATS und die lokale Stromversorgung an. Der ATS3020RM LOCK startet nun und ist kurz nach dem Start bereit zum Anschluss der Last. Schließen Sie den ATS mit dem mitgelieferten Ethernet Kabel an das Netzwerk an. -
Seite 4: Anschlüsse Des Geräts
grün: Gerät ist an das Netzwerk angeschlossen, TCP/IP Einstellungen sind zugeordnet, das Gerät ist betriebsbereit blinkt regelmäßig: Gerät ist im Boot-Loader Modus RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at... -
Seite 5: Potentialfreie Kontakte
System failure (Gerät) - FEHLER 2.6) Digital Display Der ATS3020RM LOCK Automatic Transfer Switch besitzt ein digitales Display. Diese zeigt im Normalmodus den aktuellen Stromverbrauch der Last an. Durch Drücken der Taste an der Vorderseite kann auch der maximale Stromverbrauch angezeigt werden. - Seite 6 Wird die Taste ein weiteres Mal gedrückt, beginnt die Anzeige der derzeit eingestellten IP Adresse. Mit jedem weiteren Tastendruck wird ein weiterer Abschnitt der IP-Adresse angezeigt. RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at...
-
Seite 7: Konfiguration
3.1) Automatische Konfiguration mittels DHCP Nach dem Anschließen eines Netzes an den ATS3020RM LOCK sucht dieser nach einem DHCP Server im Netzwerk und fordert eine IP Adresse an. Vergewissern Sie sich, dass die zugewiesene IP Adresse für den ATS reserviert wird. -
Seite 8: Konfiguration Über Das Webinterface
Konfiguration – ATS use Piezo Hier kann der akustische Alarm aktiviert oder deaktiviert werden. Der akustische Alarm wird bei Ausfall eines der beiden Netze ausgelöst RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at... - Seite 9 Konfiguration – IP Address Hostname Geben Sie den Host-Namen des ATS3020RM LOCK ein. Der ATS wird diesen Namen bei der Verbindung mit dem ATS verwenden. Sonderzeichen können zu Problemen in Ihrem Netzwerk führen. IP Address Statische Einstellung der IP Adresse Netmask Einstellung der Netzwerkmaske für Subnetting...
- Seite 10 Bei folgenden Ereignissen wird eine Syslog-Meldung versandt: Starten des Geräts Abschalten des Geräts Aktivierung/Deaktivierung von syslog mehr als 10A Last, wieder weniger als 10A Last RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at...
-
Seite 11: Ip Access Control List
Eine OID beschreibt die Position einer Information in einer MIB. Eine genaue Beschreibung der MIBs ist am Ende des Manuals beigefügt. Mehr Informationen zu SNMP gibt es im Kapitel 3.3. RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at... -
Seite 12: Syslog
Abschalten des Geräts Aktivierung/Deaktivierung von syslog Mehr als 10A Last, wieder weniger als 10A Last Mehr Informationen zur Konfiguration von Syslog gibt es im Kapitel 3.3. RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at... -
Seite 13: Betrieb
Beide Netze verfügbar, die Last wird von Netz B versorgt. Netz A verfügbar, die Last wird von Netz A versorgt. Netz B verfügbar, die Last wird von Netz B versorgt. RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at... -
Seite 14: Monitoring Über Web Interface
Aktivieren Sie den Bootloader Modus und starten Sie GBL_Conf.exe. Klicken Sie nun auf Program Device Firmware Update, wählen Sie den neueste Version der Firmware aus und bestätigen Sie den Vorgang. RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at... -
Seite 15: Default Einstellungen
Netzwerkverbindung: 10MBit 10baseT Netzwerkprotokoll: TCP/IP, HTTP 1:1, SNMP v1 und v2, Syslog Leistung: max. 3680W Spannung: 230V Betriebstemperatur: 0-50°C 19” / 1 height unit Abmessungen: RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at... -
Seite 16: Support
Geräte. Falls Sie Fragen zur Inbetriebnahme oder zum Betrieb des ATS haben, die durch Lesen dieses Manuals nicht geklärt wurden, zögern Sie nicht unseren Support zu kontaktieren. RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at... -
Seite 17: Kontakt Zu Rge Robert Gmeiner Energietechnik Gmbh
Falls Sie weitere Informationen zu benötigen, bitte kontaktieren Sie: RGE GmbH Pottendorferstraße 29 AT 2700 Wiener Neustadt Austria T +43 2622 26225 F +43 2622 26225 544 www.rge.at office@rge.at RGE GmbH, A-2700 Wiener Neustadt, Pottendorferstraße 29 Tel. 02622/26225-0, Fax 02622/26225-544 Internet: www.rge.at e-mail office@rge.at...
