Installation - Wichtige Informationen
http://www.wit-usa.com/sms/db/smarttop/ext/support/manuals/audi/RKLFAI1/install/de....
Page 2 of 6

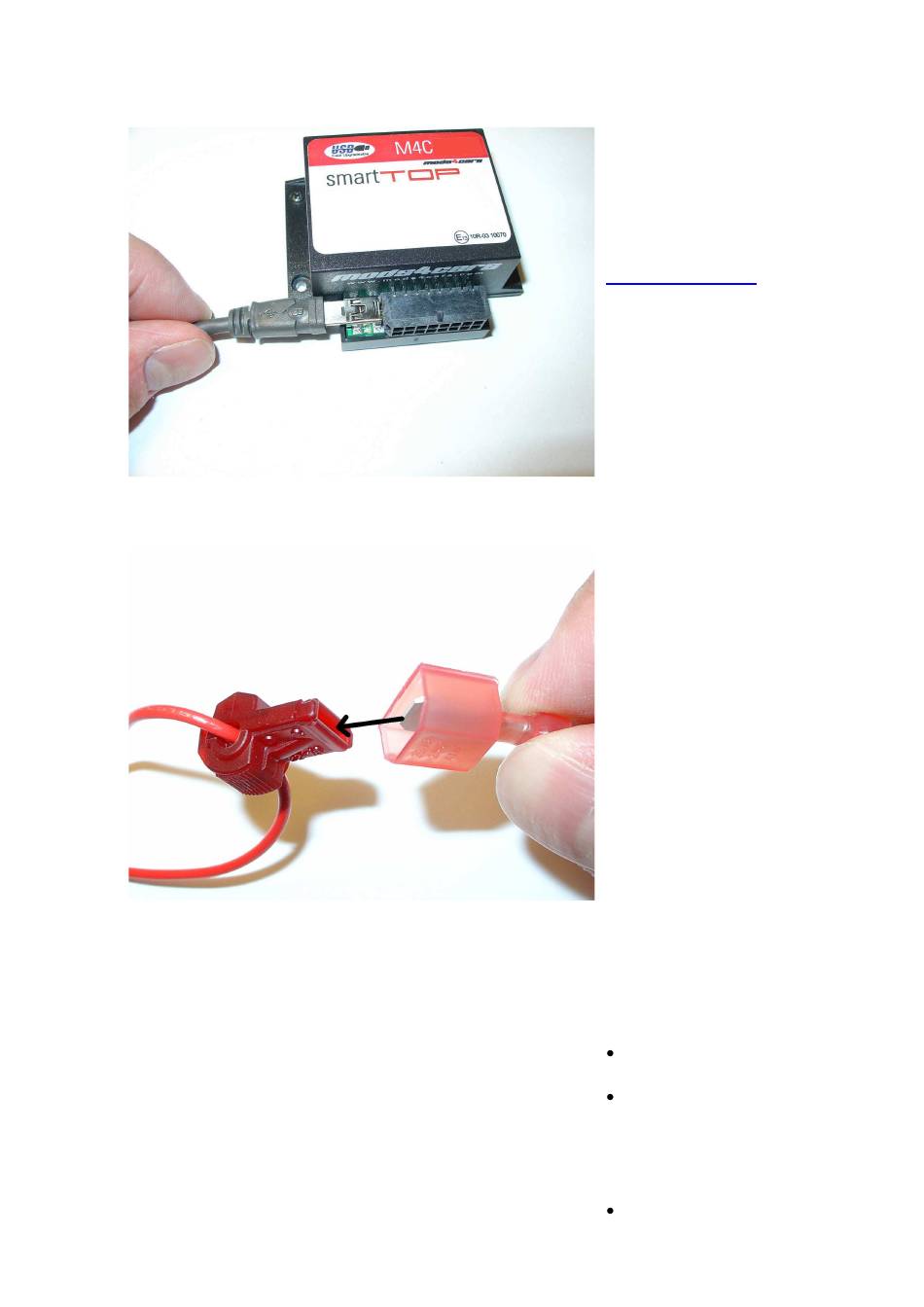

Dieses Modul ist mit unserem USB
Update- und Konfigurations-Port
ausgestattet! VOR DER
INSTALLATION bitte das Modul mit
dem beigelegten USB Kabel und
einem Internet-PC verbinden und
nach Firmware Updates suchen. Alle
Informationen und Software zum
Thema USB Update und
Konfiguration sind unter
www.mods4cars.com/usb.
zu finden.
Es ist jetzt sogar möglich, das Modul
vor Einbau schon komplett zu
konfigurieren und alle Einstellungen
bequem am PC vorzunehmen!
Zusätzlich kann das USB Kabel
zusammen mit dem Modul
permanent im Auto installiert werden,
so daß der PC Stecker für spätere
Updates per WLAN- oder UMTS-
Laptop leicht zugänglich ist.
Das am häufigsten auftretende
Problem bei der Installation ist ein
schlechter Kontakt zwischen den
Steckern und den
Leitungsabgriffen. Bitte unbedingt
sicherstellen, daß die Metallzunge
des Steckers wie abgebildet in den
Schlitz der Abgreifklammer
hineinrutscht. Oft kommt es vor, daß
sie daneben rutscht und dann kein
elektrischer Kontakt besteht, obwohl
der Stecker korrekt
zusammengesteckt aussieht!
Die Abgriffe werden je nach Bedarf in
ROT (für dünne Leitungen), BLAU
(für mitteldicke Leitungen) und GELB
(für dicke Leitungen) mitgeliefert.
Um die Installation nach Anbringen
aller Leitungen zu prüfen, einfach die
ENTRIEGELN Taste auf der Original-
Fernbedienung einmal antippen (um
die Elektronik aufzuwecken) und die
grüne LED am Modul beobachten.
Sie MUSS BLINKEN (regelmäßig ein
und aus), dann ist die Installation
korrekt. Wenn die LED entweder
nicht aufleuchtet oder permanent
leuchtet, ist dies in den meisten
Fällen eine schlechte oder fehlende
Verbindung. Siehe unten für genaue
Beschreibung der InstallAID™ LED.
Die grüne InstallAID™ LED hilft
beim Einbau des Moduls und gibt
Auskunft über den Zustand.
LED aus
Bei Zündung aus: CAN Bus und
Modul befinden sich im Standby-
Modus. Dies ist normal.
Bei Zündung ein: Stromzufuhr
zum Modul ist unterbrochen oder
Modul ist nicht mit dem CAN Bus
verbunden. Klemmverbinder für
Spannungsversorgung sowie Stecker
zum CAN Bus überprüfen.
LED glimmt nur oder flackert
schnell
Wenn die LED halbhell flackert
oder flimmert, ist entweder die +12V
