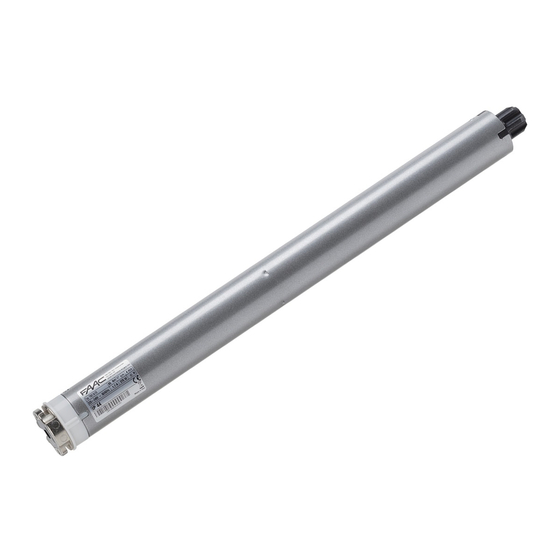

FAAC TM2 ERy Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für FAAC TM2 ERy
Inhaltszusammenfassung für FAAC TM2 ERy

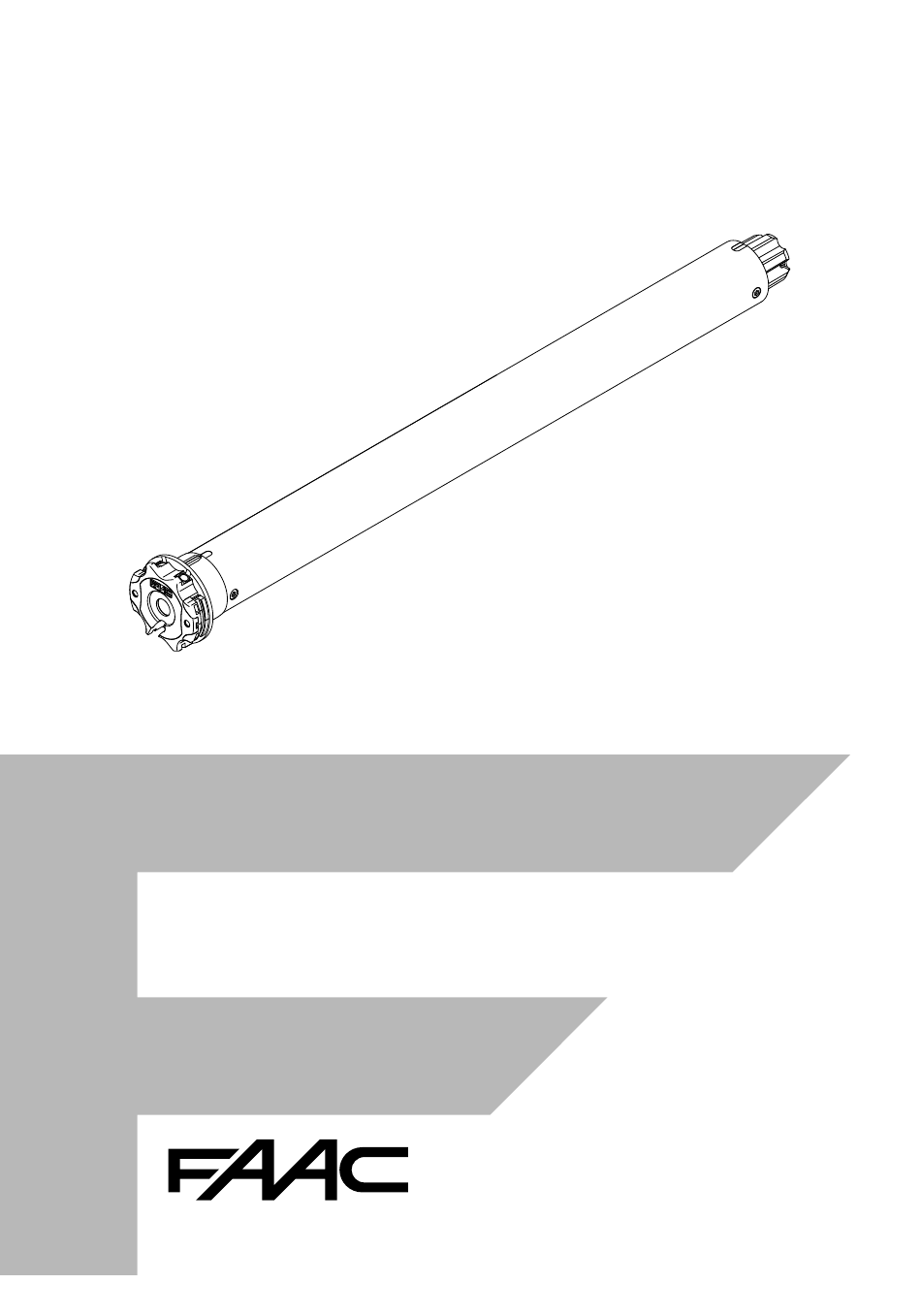

- Seite 1 TM2 ERY...
- Seite 40 EU-KONFORMITÄTSERKLÄRUNG ................58 EINBAUERKLÄRUNG FÜR UNVOLLSTÄNDIGE MASCHINEN ..........58 TM2 ERY A4518_6G40_Rev.A...
-
Seite 41: Einfache Installation
3. Den Motor vollständig in die Rollladen- welle einschieben. Bem: Bei Rundrohren muss der Antriebsadapter am Rohr befestigt werden. Diese Operation geht zu Lasten des Installateurs. Bei anderen Rohrprofilen ist die Befe- stigung optional, wird jedoch dringend empfohlen. TM2 ERY A4518_6G40_Rev.A... -
Seite 42: Elektrische Anschlüsse
* Die zusätzliche Montage des Schritt-Tasters ist nicht zwingend, die Verbindung kann entweder mit der Fase (braunes Kabel) oder mit den Nullleiter (blaues Kabel) erfolgen. Diese Taste ermöglicht den Motor im Schritt-Schritt Modus zu bedienen. (Auf, Stopp, Ab, Stopp, Auf, Stopp ..) TM2 ERY A4518_6G40_Rev.A... -
Seite 43: Kompatible Handsender
Aktivieren / Deaktivieren des Sonnensensors Deactivating the Sun sensor Auswahl SYMBOLERKLÄRUNG STOPP Einzelne “kurze” Drehung in eine Richtung Taste A drücken Einzelne “längere” Drehung in die andere Richtung Zweifache “kurze” Drehung des Motors Zugleich die Tasten A und B drücken TM2 ERY A4518_6G40_Rev.A... -
Seite 44: Eingabe Der Befehlsfolgen
Drehung in die entgegengesetzte Richtung. Bei unvollständiger Befehlsfolge kehrt der Motor, nach 1 oder 2 kurzen Drehungen, in die Startposition zurück. Beispiel einer unvollständigen Befehlsfolge: Befehlsfolge > 4 Sek wiederholen! Schritt 1 Befehlsfolge > 4 Sek wiederholen! Schritt 1 Schritt 1 TM2 ERY A4518_6G40_Rev.A... -
Seite 45: Programmierung Der Öffnungs-/Schliessungs-Funktion Der Fernbedienung
N e h m e n S i e e i n e Batterie heraus und warten Sie fünf Sek. oder drücken Sie eine beliebige Taste. 2 Sek. Wie auf der Anleitung beschrieben mit der Programmierung vorg PROGRAMMIERMODUS “SPERREN” oder Offen ..nach 30 Sek. TM2 ERY A4518_6G40_Rev.A... -
Seite 46: Einstellung Des Ersten Handsenders
Jedes Mal wenn der Motor von Netz getrennt und wieder verbunden wird, hat man 3 Stunden Zeit um den ersten Handsender einzulernen. Nach 3 Stunden wird dieser Programmiermodus deaktiviert. Um den Programmiermodus wieder zu aktivieren, genügt es den Motor kurz vom Netz zu trennen. TM2 ERY A4518_6G40_Rev.A... -
Seite 47: Einstellung Der Endlagen
Taste so lange gedrückt werden bis der Motor auf der äußersten Endlage automatisch stoppt). Um die untere Endlagepostion zu speichern, die STOPP Taste ca. 2 Sekunden lang gedrückt halten bis der Motor von selbst eine kurze Auf-Bewegung ausführt. Tn (2 Sek) TM2 ERY A4518_6G40_Rev.A... -
Seite 48: Löschen Der Endlagenpositionen
“EINSTELLUNG DER UNTEREN ENDLAGE” erneut durchführen. Tn: Eingestellter Handsender Tn (2 Sek) LÖSCHEN DER UNTEREN UND OBEREN ENDLAGEPOSITION Tn: Eingestellter Handsender Tn (4 Sek) BEM; auch wenn die Endlagen gelöscht werden, bleiben die Feineinstellungen betreffend der Drehmomentabschaltung bestehen. TM2 ERY A4518_6G40_Rev.A... -
Seite 49: Einstellung Einer Mittelposition
STOPP Taste (2 Sek), gefahren werden. Um den Löschvorgang anzuleiten die STOPP Taste ca. 4 Sek gedrückt halten, bis der Motor wie unten abgebildet die Operation bestätigt. Tn: Eingestellter Handsender Tn (2 Sek) Tn (4 Sek) TM2 ERY A4518_6G40_Rev.A... -
Seite 50: Variable Drehmomentabschaltung
Es wird empfohlen die Verwendung der Kraft auf Drehmoment ihrer Anlage anzu- passen. Eine zu hohe Krafteinstellung kann ihre Anlage beschädigen. Die Aktivierung dieser Funktion bedeutet, das maximale Drehmoment vom Motor (z.b. 100% von 50 Nm = 50 Nm). Tn: Eingestellter Handsender 2 Sek TM2 ERY A4518_6G40_Rev.A... -
Seite 51: Einstellung Zusätzlicher Handsender
Jeder gespeicherte Handsender kann einzeln gelöscht werden. Ist der letzte Handsender gelöscht kehrt der Motor in den anfänglichen Zustand zurück. Beim Mehrkanal-Handsender, vor dem Löschvorgang einfach den Kanal den man löschen möchte anwählen. Tn: Zu löschender Handsender Tn (2 Sek) TM2 ERY A4518_6G40_Rev.A... -
Seite 52: Löschen Aller Gespeicherten Einstellungen
7) Das weiße oder schwarze Kabel vom braunen oder blauen Kabel trennen. Vor der Wie- derherstellung der Versorgung das weiße oder schwarze Kabel entsprechend isolieren. An diesem Punkt kann mit der Speicherung der ersten Fernbedienung fortge- fahren werden. 4 Sek 4 Sek TM2 ERY A4518_6G40_Rev.A... -
Seite 53: Zusätzliche Mittelposition
•Die Taste B des Handsenders 2 Sekunden lang gedrückt halten, bis der Motor ein Bestätigungssignal ausgibt. Tn (2 Sek) Von diesem Moment an wird die Markise jedes Mal in die zusätzliche Mittelposition gebracht, wenn der TM2 X SW-Sensor das Öffnen der Markise durch die automati- sche Lichtvorrichtung (wenn befähigt) steuert. TM2 ERY A4518_6G40_Rev.A... -
Seite 54: Änderung Der Zusätzlichen Mittelposition
Taste B und die Taste C innerhalb von 30 Sekunden seit dem Starten gleichzeitig drücken, bis der Motor ein Bestätigungssignal ausgibt. Der Handsender wird automatisch nach 5 Minuten gelöscht oder wenn der Motor vom Netz getrennt wird. T1: Erster, einzustellender Handsender TM2 ERY A4518_6G40_Rev.A... -
Seite 55: Funktion Tuchspannung
Endlage und danach zur soeben bestätigten Position der Tuchspannung. Ab jetzt führt der Motor jedes Mal diese Option durch. Nach runterfahren auf die untere Endlage, fährt der Motor automatisch auf die “Tuchspann- Position” zurück. LÖSCHEN DER TUCHSPANN-POSITION Tn: Eingestellter Handsender Tn (2 Sek) TM2 ERY A4518_6G40_Rev.A... - Seite 56 DRAHTGEBUNDENE PROGRAMMIERUNG Der Motor kann über den drahtgebundenen Taster (weiße oder schwarze Kabel), wie auf dieser Seite beschrieben, programmiert werden (Drahtgebundene Program- mierung). Um das genaue Vorgehen zu erfahren, fordern Sie bitte das Handbuch bei Ihrem Händler an. TM2 ERY A4518_6G40_Rev.A...
-
Seite 57: Verwaltung Steuermodus Motor Über Weisses Oder Schwarzes Kabel
Im Bedarfsfall, zum Beispiel bei Sonnen- Mückenrollos oder Screens mit beschwerter Endschiene, kann zur Hinderniserkennung in der Abwärtsbewegung eine feinfühli- ge Sensibilität aktiviert /deaktiviert werden. AKTIVIERUNG DER FUNKTION SUPERSENSIBILITÄT Tn (2 Sek) DEAKTIVIERUNG DER FUNKTION SUPERSENSIBILITÄT Tn (2 Sek) TM2 ERY A4518_6G40_Rev.A... -
Seite 58: Eu-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG FAAC S.p.A. Soc. Unipersonale erklärt, dass der Motor TM2 ERY den einschlägi- gen harmonisierten Normen der Europäischen Union entspricht: Richtlinie 2014/53/EU, Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.faac.biz/certificates EINBAUERKLÄRUNG FÜR UNVOLLSTÄNDIGE MASCHINEN (2006/42/EC ANH.II S.1, BUCHST.
