Inhaltszusammenfassung für Velocitek SC-1
- Seite 1 Bedienungsanleitung Firmware Version v1.3...
-
Seite 2: Inhaltsverzeichnis
Inhalt EINLEITUNG FEATURES INSTALLATION AKKUS VERWENDUNG AUFLADBARER AKKUS AUFLADEN UND AUSTAUSCH DER AKKUS BEDIENTASTEN MODI STARTMODUS TIMER STARTLINIEN-DISTANZ STARTLINIEN-DISTANZ-BALKENANZEIGE RENNMODUS GESCHWINDIGKEIT KURS WINDDREHER-BALKENANZEIGE KONFIGURATION KOMPASSMISSWEISUNG BUGABSTAND GPS-DATENSPEICHERUNG ERLÄUTERUNG STARTLINIEN-DISTANZ POSITIONSBESTIMMUNG DER STARTLINIE BUGABSTAND BERECHNEN... - Seite 3 ANIMIERTE DEMONSTRATION BETRIEB GPS-SIGNAL EMPFANGEN HÖCHSTGESCHWINDIGKEIT ANZEIGEN HAND AN DER PINNE HALTEN STARTLINIE EINSTELLEN TIMER BENUTZEN EIGENE ERFAHRUNGSWERTE EINBRINGEN FIRMWARE UPDATE SOFTWARE CONTROL CENTER SPEEDPLAY WARTUNG ORDNUNGSMÄSSIGKEIT FCC-ENTSPRECHENSERKLÄRUNG KANADISCHE ENTSPRECHENSERKLÄRUNG ENTSPRECHENSERKLÄRUNG DER EUROPÄISCHEN GEMEINSCHAFT...
-
Seite 4: Einleitung
Einleitung Im Rahmen der Entwicklung von ProStart haben wir Segler befragt, welche Funktionen sie beim Vorgänger des ProStart, dem SC1, tatsächlich nutzen. Wir waren überrascht, dass niemand die VMG-Funktion benutzt, dafür aber alle die Startliniendistanz-Funktion einsetzen. Daraufhin haben wir beschlossen, bei ProStart den Fokus auf die Startliniendistanz-Funktion zu setzen. Wir konzentrierten uns darauf, das Startliniendistanz-Feature leicht bedienbar, effektiv und mit klaren Kommunikationsstrukturen zu gestalten. -
Seite 5: Features
Features Das Produkt umfasst nur Features, die von professionellen Seglern tatsächlich benutzt werden. • Geschwindigkeit, Kompass und Startlinien-Distanz werden zweimal pro Sekunde aktualisiert • Countdown/Starttimer • Winddreher-Anzeige, die zweimal pro Sekunde aktualisiert wird • Abruf der maximalen Geschwindigkeit und des besten Schnitts über 10 Sekunden •... -
Seite 6: Installation
ProStart kann auf dem Boot an einem beliebigen Ort mit freier Sicht zum Himmel installiert werden. ProStart wird mit einer Aufhängung geliefert, die Sie fest auf Ihrem Boot installieren können. Drücken Sie die Lasche, um ProStart von der Aufhängung zu lösen. Es sind mehrere Montagemöglichkeiten verfügbar. Weitere Infos finden Sie auf www.velocitek.com/products/mounting-hardware... -
Seite 7: Akkus
Akkus ProStart benötigt für den Betrieb 3 AA Akkus. Der Zugriff auf die Akkus erfolgt durch Öffnen des Gehäusefachs. Die Akkus sind nicht im Lieferumfang von ProStart enthalten. Aufladbare Akkus: Wir empfehlen die Verwendung von aufladbaren NiMH AA Akkus anstelle normaler Einweg-Alkalibatterien. -
Seite 8: Bedientasten
Bedientasten Timer Reset An/Aus Max. Geschw. (RESET) (PWR) (MAX) Timer +1 Modus (Mode) (+1) Startschiff (PIN) (RC) Einstellung der Einstellung der aktuellen Position der aktuellen Startbegrenzungstonne Position des Startschiffs (GUN) Timer Start/Sync ProStart verfügt gemäß obiger Darstellung über insgesamt acht Bedientasten. In dieser Anleitung werden die Tasten folgendermaßen blau und groß... -
Seite 9: Modi
Modi Startmodus: Timer & Distanz Rennmodus: Geschwindigkeit & Kurs Die ProStart-Funktion ist in zwei Modi unterteilt, die Sie beide mit wichtigen Informationen zu verschiedenen Phasen des Rennens vor und nach dem Startschuss versorgen. Die Modusanzeige befindet sich in der oberen linken Ecke der LCD-Anzeige. -
Seite 10: Startmodus

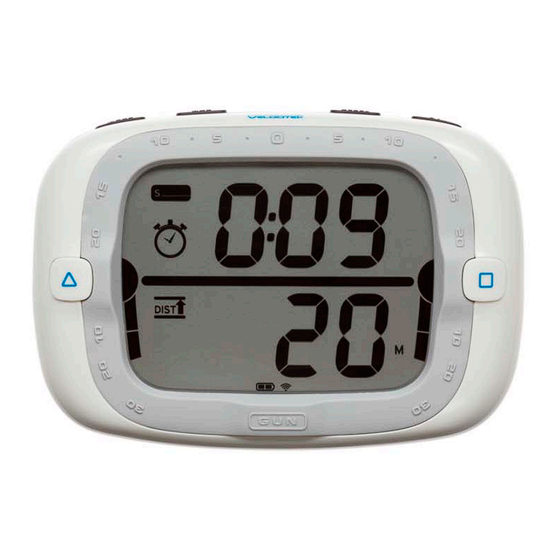

Startmodus Timer Startmodus Timer- Distanz Anzeige Startlinien- distanz-Bal- Startlinien- kenanzeige distanz- Anzeige Der Startmodus verbindet die Timer- mit der Startliniendistanz-Anzeige und stellt so die für einen perfekten Start vor dem Startschuss notwendigen Informationen bereit. Die Halbkreise neben den PIN- und RC-Tasten zeigen an, ob die jeweiligen Endpunkte eingestellt sind. Wenn beide Endpunkte eingestellt sind, erscheint zwischen ihnen eine Linie, die veranschaulicht, dass die Linie eingestellt ist. -
Seite 11: Rennmodus
Rennmodus Header/Lift (jeder Balken = 2,5 Grad) Rennmodus- Anzeige Kurs Kurs- anzeige Geschwin- Geschwin- digkeit digkeits- anzeige Der Rennmodus zeigt während des Rennens für den Segler entscheidungsrelevante Informationen wie Geschwindigkeit, Kurs sowie Winddreher an. Geschwindigkeit Der GPS-Empfänger berechnet die Geschwindigkeit durch Messen der Dopplerverschiebung in GPS-Signalen. -
Seite 12: Winddreher-Balkenanzeige
Im Gegensatz zu einem herkömmlichen magnetischen Kompass ist der Kompassmesswert des ProStart an die Richtung gekoppelt, in die Sie sich bewegen, und nicht an die Richtung, in die das Gerät zeigt. Im Vergleich zu einem herkömmlichen magnetischen Kompass hat ProStart den großen Vorteil, dass das Gerät Ihnen unabhängig von der Ausrichtung, in der es in Ihrem Boot befestigt ist, genaue Kursinformationen gibt. -
Seite 13: Konfiguration
Konfiguration ProStart verfügt über zwei Einstellungen, die konfiguriert werden können: Kompassdeklination und Bugabstand. Kompassdeklination Wenn die lokale Abweichung eingestellt ist, bezieht sich der Kurs auf magnetisch Nord vor Ort. Positive Deklination bedeutet Westen und negative Deklination bedeutet Osten. Geben Sie für die Kompassdeklination 0 ein, damit die Kompassnadel nach geografisch Nord weist. -
Seite 14: Erläuterung Startlinien-Distanz
Start eingestellt werden. Berechnung des Bugabstandes Der Bugabstand wird von der Distanz abgezogen, ausgehend von der Annahme, dass die Ausrichtung des Boots dem GPS-Kurs (COG) entspricht. Animierte Demonstration Eine animierte Demonstration zur Einstellung der Startlinie finden Sie unter http://www.velocitek.com/prostart-demo... -
Seite 15: Betrieb
Betrieb GPS-Signal empfangen GPS-Signal suchen Die Suchanzeige befindet sich unten und die Balken bewegen sich um die LCD-Anzeige. GPS verloren GPS gefunden GPS-Signal empfangen Der Einsatz von ProStart hängt von den Datenfunksignalen der GPS-Satelliten ab, die die Erde in einer Höhe von circa 20.000 Kilometern umkreisen. -
Seite 16: Höchstgeschwindigkeit Anzeigen
Höchstgeschwindigkeit anzeigen Zur Anzeige der Höchst- Während die Höchstgeschwindigkeit geschwindigkeit gedrückt halten angezeigt wird, RESET drücken, um die Höchstgeschwindigkeiten zurückzusetzen Maximale Durchschnittsge- schwindigkeit innerhalb 10 Sek. Momentane Höchstgeschwin- digkeit Lassen Sie sich sowohl die momentane als auch 10-Sekunden-Durchschnittsgeschwindigkeiten anzeigen, indem Sie gedrückt halten. -
Seite 17: Startlinie Einstellen
Startlinie einstellen Keine Endpunkte eingestellt Stellen Sie das Pin End (Starttonne) der Startlinie und die Position des Startschiffs (RC) ein, indem Sie bzw. drücken. Die Halbkreise neben zeigen an, ob die jeweiligen Endpunkte eingestellt sind. Die Halbkreise leuchten auf, wenn der Endpunkt nicht eingestellt ist, und leuchten konstant, wenn er eingestellt ist. -
Seite 18: Timer Benutzen
Timer benutzen +1 min Timer zurücksetzen Ändern Sie die Countdown-Zeit des Timers, indem Sie drücken und scrollen Sie durch die Minuten. Der Timer kann zwischen 1:00 und 15:00 Minuten eingestellt werden. Starten Sie den Timer, indem Sie drücken. Timer starten Timer zurücksetzen Timer Countdown +1 min... -
Seite 19: Eigene Erfahrungswerte Einbringen
Erfahrungswerte einbringen Gedrückt halten, um in das Menü zu gehen. Zum Verlassen hier drücken Deklinationsmenü Gehen Sie in das Deklinationsmenü, indem Sie 3 Sekunden RESET gedrückt halten. Passen Sie die Deklination an, indem drücken. Die Deklination kann in Schrittgrößen von 1 Grad angepasst werden. -
Seite 20: Firmware Update
Aktualisierung der Firmware ist es erforderlich, dass Sie entweder Control Center oder SpeedPlay herunterladen und Ihr Gerät an einen PC anschließen. Software Es gibt zwei Softwarepakete, Control Center und SpeedPlay, die über Velocitek erhältlich sind und mit denen Sie GPS-Daten herunterladen, die Gerätefunktionen anpassen und die Firmware aktualisieren können. -
Seite 21: Speedplay
SpeedPlay SpeedPlay ist ein äußerst leistungsfähiges Tool, dass die Wiedergabe von GPS-Daten von mehreren Velocitek-Geräten ermöglicht. SpeedPlay ist ein Muss, wenn Sie mit passionierten Seglern arbeiten, die auch ein Velocitek-Gerät besitzen. Weitere Infos und Software finden Sie hier: www.velocitek.com/products/controlcenter... -
Seite 22: Wartung
• Wischen Sie alle Wassertropfen vom offenen Gehäuse ab. Sollten Sie Anzeichen für eindringendes Wasser in das Gehäuse finden, wenden Sie sich bitte sofort an Velocitek unter +1-650-362-0499 oder support@velocitek.com, oder wenden Sie sich an Ihren Händler, um die Reparatur und Wiederherstellung der Wasserdichtigkeit Ihres Geräts zu veranlassen. -
Seite 23: Ordnungsmässigkeit
Ordnungsmäßigkeit FCC-Entsprechenserklärung Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Sein Betrieb unterliegt den folgenden zwei Voraussetzungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss jede entstandene Störung akzeptieren, einschließlich der Störungen, die den unerwünschten Betrieb bewirken. HINWEIS: Dieses Gerät ist getestet worden und gemäß...
