Inhaltszusammenfassung für AVERDI VK-3B

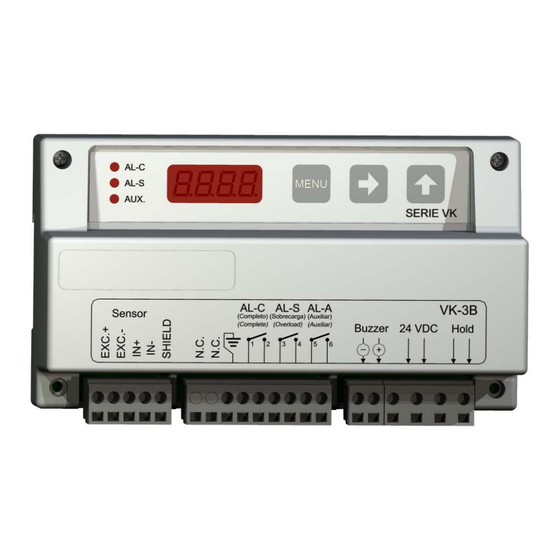

- Seite 1 Lastenmessgerät VK-3B Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
VK-3B INHALTSVERZEICHNIS Abmessungen und Anschlussschema Beschreibung des Schaltungsschemas Zugang zu den Menüparametern Änderung der Parameter Programmstruktur der Menüs Einstellen des Gerätes Alarmrelais Hilfsfunktionen Betriebsart Niedrigverbrauch Elektrische Werte Wechsel einer Sicherung Fehlermeldungen Kurzbedienungsanleitung Eingabewerte der Zellenwerte (CELL) SW-Gama... -
Seite 3: Abmessungen Und Anschlussschema
VK-3B 1. Abmessungen und Anschlussschema 2. Beschreibung des Schaltungsschemas AL-C (Volllastrelais) Zustandsänderung bei Überschreitung der in dem Parameter programmierten Belastung. AL-S (Überlastungsrelais) Zustandsänderung bei Überschreitung der in dem Parameter programmierten Belastung. AL-A (Hilfsrelais) Zustandsänderung bei Überschreitung der in dem Parameter programmierten Belastung. -
Seite 4: Zugang Zu Den Menüparametern
VK-3B 3. Zugang zu den Menüparametern Das Gerät ist mit einem Menü ausgestattet, das den Zugang zu den einzelnen.Einstellungsparametern ermöglicht. Das sukzessive Drücken dieser Taste ermöglicht das Durchsehen aller programmierbaren Menüparameter in zyklischer Form. Zur Zurückstellung auf die Gewichtangabe ist diese Taste entweder bis zum Ende des Menüablaufs gedrückt zu halten, oder sie muss 2 Sekunden lang gedrückt werden. -
Seite 5: Einstellen Des Gerätes
VK-3B * Eingabewerte CELL für SW-Gama unter Punkt 14 Seite 7 ** Auswahl treffen, ob das Relais als Öffner oder Schließer arbeitet 6. Einstellen des Gerätes Das Gerät muss kalibriert sein, damit es das Verhältnis von dem Wägezellensignal zu dem Gewicht, das in die Kabine eingegeben werden soll, erfassen kann. -
Seite 6: Alarmrelais
VK-3B Anmerkung: Wenn Sie vor Beendung des intermittierenden Blinkzeichens nicht die Taste zum zweiten Mal gedrückt haben, wird die Operation nicht gespeichert, und auf dem Display erscheint erneut der Parameter 7. Alarmrelais Die Alarmstufen entsprechen den Belastungen, unter denen die Relais ihren Zustand ändern. Zur Einstellung dieser Alarmstufen benötigen Sie kein Gewicht. -
Seite 7: Elektrische Werte
VK-3B 10. Elektrische Werte Nominal tension Corriente current Nominalfrequenz Fuse 230VAC 60 mA 50-60Hz 100 mA 250V 24VDC 300 mA 800 mA 250V 11. Wechsel einer Sicherung 1) Das Gerät abschalten. 2) Das Gerät öffnen, in dem Sie die 5 Schrauben entfernen, die den hinteren Gehäusedeckel halten. -
Seite 8: 13. Kurzbedienungsanleitung
Wenn ein Wert im 5-stelligen Bereich ermittelt wird, sollte mit Gewichten abgeglichten werden. Bei Verwendung des kalibrierten Wertes kann es zu größeren Abweichungen. Bitte beachten Sie die Montageanleitung. AVERDI Inh. Peter Erdmann Handelsring 6, 26624 Südbrookmerland (Moordorf) Tel.: +49 (0)4942 204 863 – 0 , Fax: +49 (0)4942 204 863 – 111 E-Mail: info@averdi.de...
