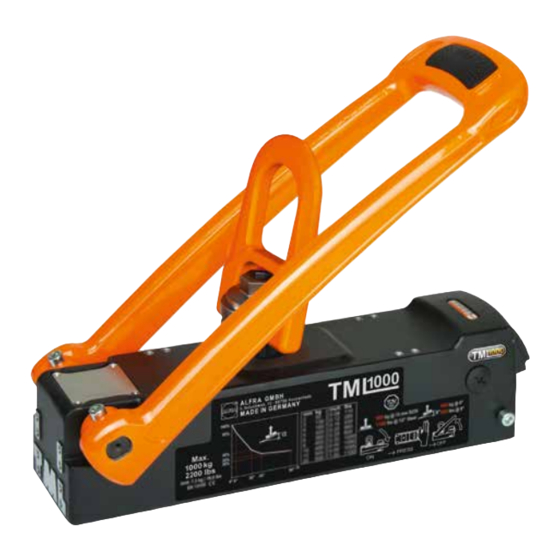

ALFRA TML 1000 Bedienungsanleitung
Inhaltszusammenfassung für ALFRA TML 1000
- Seite 1 ALFRA TML 1000 LAsTheBeMAgneT LiFTing MAgneT AiMAnT de LevAge MAgneT zA pOdizAnje TeReTA MAgneT zA dvigOvAnje TOvORA ALFRA TML 1000 #41700 BedienungsAnLeiTung OpeRATiOn MAnuAL | MOde d‘eMpLOi | Operativni priručnik | OprirOčnik za upOrabO...
-
Seite 2: Inhaltsverzeichnis
inhALTsveRzeichnis ............3 - 12 Sicherheitshinweise ........................... 3 Bestimmungsgemäße Verwendung, Gerätebeschreibung ................4 Technische Daten, Kennzeichnung ......................5 Inbetriebnahme ............................6 Grundlegende Informationen ........................9 Wartung und Inspektion ........................... 10 Leistungsdaten ............................11 EG-Konformitätserklärung ..........................12 vor inbetriebnahme Bedienungsanleitung lesen und aufbewahren! cOnTenTs ............... -
Seite 3: Inhaltsverzeichnis
Kunde, vielen Dank, dass Sie sich für ein ALFRA-Produkt entschieden haben. Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung Ihres neuen Gerätes aufmerksam durch und heben Sie sie zusammen mit der beigelegten Product Control Card auf, um bei Bedarf darin nachschlagen zu können. -
Seite 4: Bestimmungsgemäse Verwendung
BesTiMMungsgeMäSe veRwendung Der Permanent-Lasthebemagnet TML 1000 ist für das Heben von ferromagnetischen, metallischen Lasten ausgelegt und darf ausschließlich im Rahmen seiner technischen Daten und Bestimmung verwendet werden. Die bestimmungsgemäße Verwendung umfasst die Einhaltung aller vom Hersteller angegebenen Inbetriebnahme-, Betriebs-, Umgebungs- und Wartungsbedingungen. Ausschließlich der Nutzer ist für das Verstehen der Bedienungsanleitung sowie für die sachgerechte Anwendung, Wartung und Pflege des... -
Seite 5: Technische Daten, Kennzeichnung
Technische dATen Art.-Nr. 41700 Bezeichnung TML 1000 Lasthebemagnet Abrisskraft >3400 kg ab 12 mm S235 >7480 lbs ab ½" AISI CRS 1020 Max. Tragfähigkeit: (auf Flachmaterial 1000 kg ab 12 mm S235 2200 lbs ab ½" AISI CRS 1020 bei 3:1 Sicherheitsfaktor) Max. -
Seite 6: Inbetriebnahme
inBeTRieBnAhMe Sie erhalten einen vollständig montierten Lasthebemagneten mit einer detaillierten Bedienungsanleitung. Bitte prüfen Sie bei Erhalt der Ware deren Zustand auf mögliche Transportschäden und den Lieferumfang auf Vollständigkeit. Wenden Sie sich bei Problemen bitte umgehend an den Hersteller. vor dem ersten gebrauch unbedingt die gesamte Bedienungsanleitung lesen! 1. - Seite 7 OdeR senKRechTes heBen vOn LAsTen Der spezielle Aufbau des TML 1000 Lasthebemagneten ermöglicht ein freies Drehen und Schwenken der Last. Dabei kann die angehängte Last beliebig um 360° gedreht und größtenteils um 90° geschwenkt werden. 1. Verwenden Sie immer eine flexible Rundschlaufe, um ein Verklemmen des Magneten mit dem Kranhaken zu vermeiden, da Sie so extrem ungünstige Lastsituationen erzeugen und die Tragfähigkeit nicht...
- Seite 8 Beispiel mm: Sie heben eine 6 mm starke Platte aus S235. Die Platte steht annähernd senkrecht, also mit einem Winkel von 90°, im Regal und Ihr Magnet ist optimal, ähnlich Abb. 1, ausgerichtet. Materialstärke: 6 mm max. Tragfähigkeit bei 0° = 622 kg (siehe Tabelle 2) Material: S235 Materialabhängige Haftkraft = 100% (siehe Tabelle 1)
-
Seite 9: Grundlegende Informationen
gRundLegende inFORMATiOnen iM uMgAng MiT MAgneTischen heBezeugen – insBesOndeRe TML Auf der Unterseite des Lasthebemagneten befindet sich die Magnethaftfläche mit den unterschiedlichen magnetischen Polen, welche im aktivierten Zustand über den Magnetfluss die Haftkraft erzeugen. Die maximal erreichbare Haftkraft hängt von verschiedenen Faktoren ab, die im Folgenden erläutert werden: Materialstärke Der Magnetfluss des Lasthebemagneten benötigt eine Mindestmaterialstärke, um die Last vollständig zu durchfluten. -
Seite 10: Wartung Und Inspektion
Gerne übernehmen wir diese Prüfung aus erster Hand für Sie. Senden Sie uns bitte in solchen Fällen eine E-Mail an: TML-Test@alfra.de Sie erhalten dann umgehend ein Angebot und haben die Sicherheit, dass der Hebemagnet prozesssicher geprüft wird – dort, wo er auch produziert wird. -
Seite 11: Leistungsdaten
Abzugskraft mit 0° Abweichung zur Lastachse und zusätzlich unter 6° geneigter Last gemäß EN 13155, jeweils mit einem Sicherheitsfaktor von 3:1. Es erfolgen keine Angaben zu Rundmaterial, da der TML 1000 für Flachmaterial optimiert ist und kein Rundmaterial oder gewölbte Objekte gehoben werden dürfen. -
Seite 12: Eg-Konformitätserklärung
MAschinenRichTLinie 2006/42/eg Hiermit erklären wir, Alfra GmbH 2. Industriestr. 10 68766 Hockenheim dass der schaltbare Permanentmagnet Lasthebemagnet TML 1000 ab Seriennummer 18K84000256 allen einschlägigen Bestimmungen dieser Richtline entspricht. Angewandte Normen: en isO 12100:2010 en 13155:2003+A2:2009 Bei einer nicht mit dem Hersteller abgesprochenen Änderung des Produktes verliert diese Erklärung ihre Gültigkeit.
