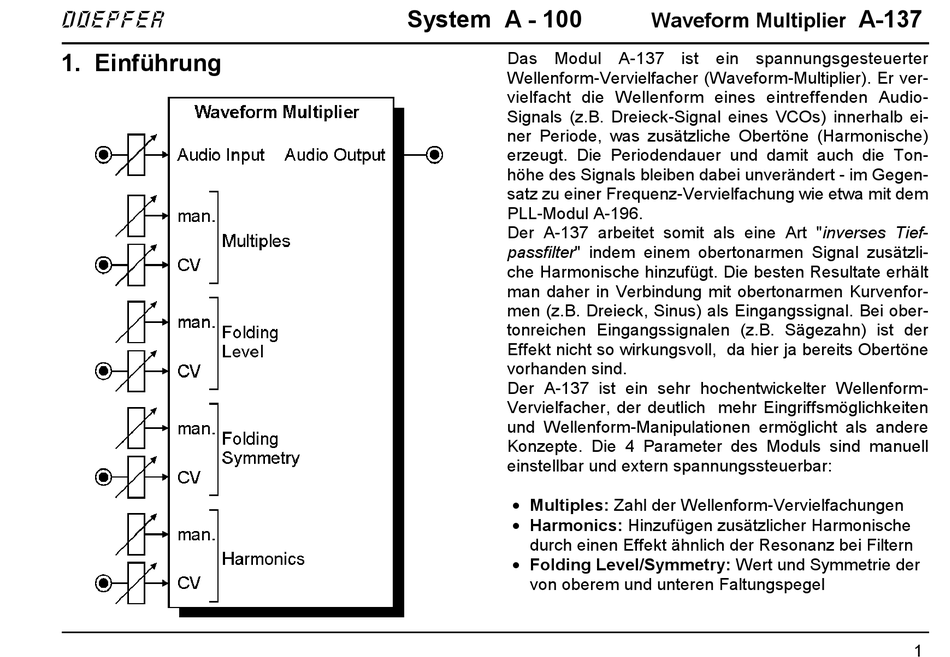

1. Einführung
System A - 100
Das Modul A-137 ist ein spannungsgesteuerter
Wellenform-Vervielfacher (Waveform-Multiplier). Er ver-
vielfacht die Wellenform eines eintreffenden Audio-
Signals (z.B. Dreieck-Signal eines VCOs) innerhalb ei-
ner Periode, was zusätzliche Obertöne (Harmonische)
erzeugt. Die Periodendauer und damit auch die Ton-
höhe des Signals bleiben dabei unverändert - im Gegen-
satz zu einer Frequenz-Vervielfachung wie etwa mit dem
PLL-Modul A-196.
Der A-137 arbeitet somit als eine Art "inverses Tief-
passfilter" indem einem obertonarmen Signal zusätzli-
che Harmonische hinzufügt. Die besten Resultate erhält
man daher in Verbindung mit obertonarmen Kurvenfor-
men (z.B. Dreieck, Sinus) als Eingangssignal. Bei ober-
tonreichen Eingangssignalen (z.B. Sägezahn) ist der
Effekt nicht so wirkungsvoll, da hier ja bereits Obertöne
vorhanden sind.
Der A-137 ist ein sehr hochentwickelter Wellenform-
Vervielfacher, der deutlich mehr Eingriffsmöglichkeiten
und Wellenform-Manipulationen ermöglicht als andere
Konzepte. Die 4 Parameter des Moduls sind manuell
einstellbar und extern spannungssteuerbar:
• Multiples: Zahl der Wellenform-Vervielfachungen
• Harmonics: Hinzufügen zusätzlicher Harmonische
durch einen Effekt ähnlich der Resonanz bei Filtern
• Folding Level/Symmetry: Wert und Symmetrie der
von oberem und unteren Faltungspegel
Waveform Multiplier
A-137
1
Inhaltszusammenfassung für DOEPFER A-137
- Seite 1 Signals bleiben dabei unverändert - im Gegen- satz zu einer Frequenz-Vervielfachung wie etwa mit dem PLL-Modul A-196. Der A-137 arbeitet somit als eine Art "inverses Tief- passfilter" indem einem obertonarmen Signal zusätzli- che Harmonische hinzufügt. Die besten Resultate erhält man daher in Verbindung mit obertonarmen Kurvenfor- men (z.B.
- Seite 2 A-137 System A - 100 Waveform Multiplier doepfer 2. Funktionsprinzip Das Eingangssignal durchläuft zunächst einen VCA, dessen Verstärkung von dem Parameter Multiples be- stimmt wird. Darauf folgen 4 sog. Faltungs-Stufen, die nach folgendem Prinzip arbeiten: Wird der obere Faltungs- oder Clipping-Pegel überschritten, wird das Signal "gefaltet"...
- Seite 3 Waveform Multiplier Wird der Multiples-Parameter erhöht, so erreichen auch Abb. 3 zeigt das gesamte Blockschaltbild des A-137. Für die Spitzen des "umgeklappten" Signals die Faltungspe- jeden der 4 Parameter Multiples, Folding Level, Symme- gel und das Signal wird ein weiteres Mal gefaltet - wie try und Harmonics ist eine manueller Regler und ein bei den Bildern für Stufe 2 und 3 in Abb.
-
Seite 4: Bedien- Und Anzeigeelemente
A-137 System A - 100 Waveform Multiplier doepfer Bedien- und Anzeige-Elemente: 3. Übersicht 1a CV Multiples: Abschwächer für CV-Eingang ! 1b Man. Multiples: Manuelle Multiples-Einstellung 2a CV Folding Level: Abschwächer für CV-Eingang " 2b Man. Folding Level: Man. Folding Level-Einstellung 3a CV Symmetry: Abschwächer für CV-Eingang §... - Seite 5 System A - 100 A-137 doepfer Waveform Multiplier Für jede der 4 Parametergruppen gilt: 4. Bedienkomponenten Für jeden Parameter steht ein Regler zur manuellen 1a CVM (Regler) / ! CVM (Buchse) Einstellung (1b/2b/3b/4b) und ein externer Steuerein- 1b Manual Multiples (Regler) gang (!/"/§/$) zur Verfügung.
- Seite 6 A-137 System A - 100 Waveform Multiplier doepfer & Out (Buchse) 5. Anwendungsbeispiele Dies ist der Audio-Ausgang des Moduls. Das Ausgangs- noch nicht fertig signal kann hier z.B. weiteren Klangbearbeitungs- Modulen wie z.B. Filtern, VCA, Phaser, Hall usw. zuge- führt werden.
