4.
Montage
Die Normsignal-Trennverstärker werden auf TS 35 Normschienen aufgerastet.
5.
Der elektrische Anschluss

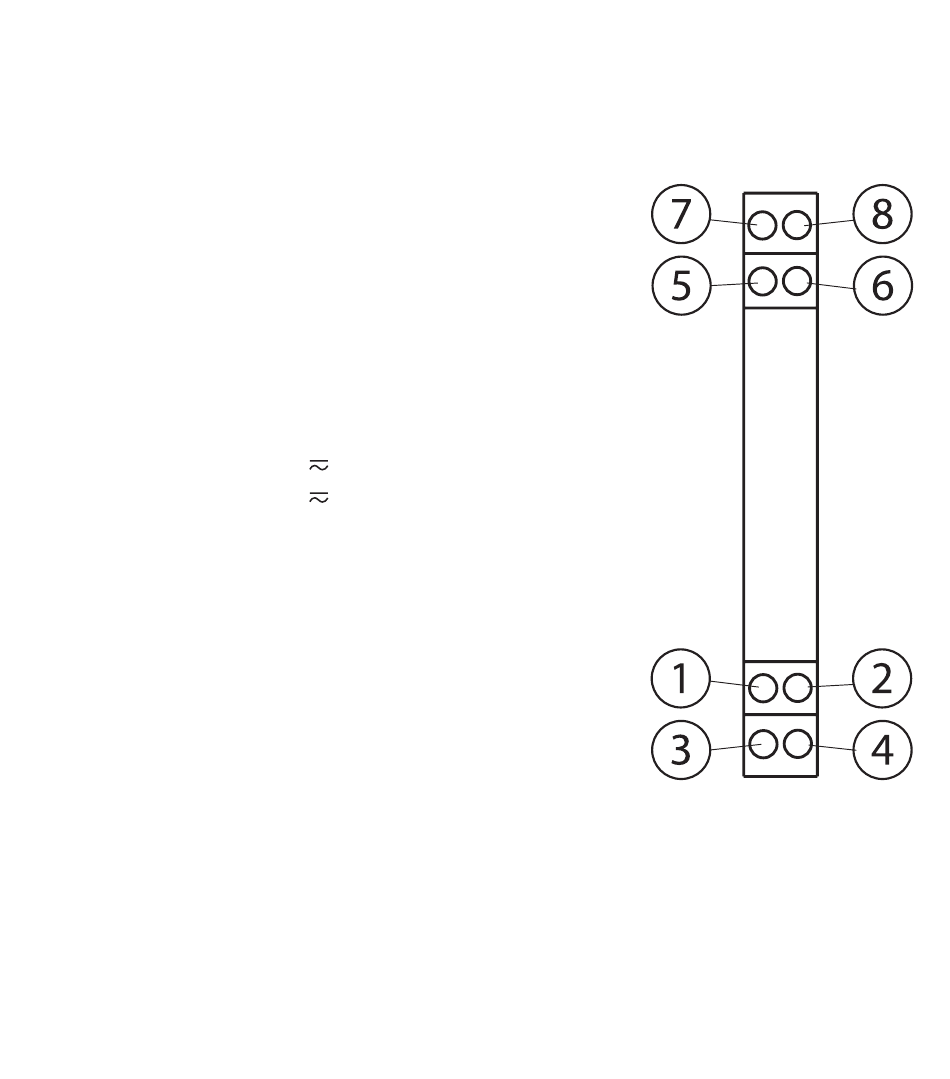

Klemmenbelegung
1 Eingang +
2 Eingang -
3 Eingang +
4 Eingang -
5 Ausgang +
6 Ausgang -
7 Hilfsenergie
8 Hilfsenergie
Anschlussquerschnitt max. 2,5 mm
Mehrleiteranschluss max. 1 mm
(zwei Leiter gleichen Querschnitts)
AWG 30-12, Anzugsmoment 0,7 Nm
Das anzuschließende Kabel muss
mindestens für eine Temperatur von
75 °C bemessen sein.
Achtung!
Eingänge für Strom und Spannung nicht parallel betreiben!
Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand
bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten!
Strom
Strom
Spannung
Spannung
2
2
7
