Allgemeine Daten

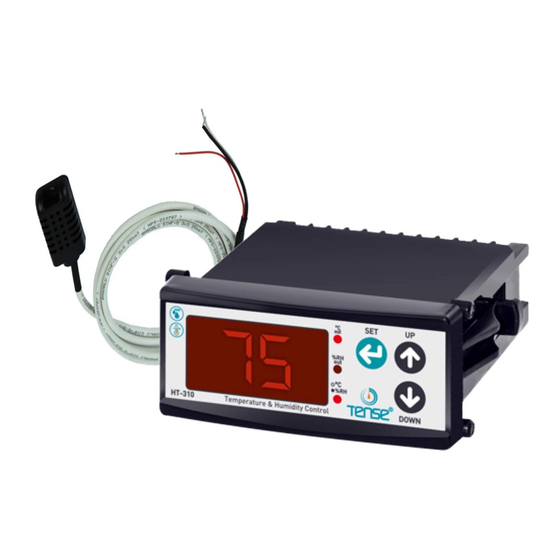

μP basiert, Temperatur- und Feuchtigkeitsregler
Messbereich Temperatur : -19.9 °C ..... +80.0°C
Messbereich Feuchtigkeit : 5 ..... 95%RH
EIN / AUS Kontroll-LED
Separate Ausgänge für Temperatur- und Feuchtigkeitssensoren
Wählbare Heiz- und Kühlfunktion
Wählbare Feuchtigkeitszunahme / -absenkung
Obergrenze für die Temperatur und Feuchtigkeits Einstellungen SET
Untergrenze für die Temperatur und Feuchtigkeits Einstellungen SET
Einstellbare separate Hysterese für Temperatur und Feuchtigkeits Einstellungen
Einstellbarer Verzögerungszeitgeber bevor OUT EIN für Kühlfunktion
Separat einstellbarer Offset für Temperatur und Feuchtigkeit
Auswählbare Parameteranzeige im Display
Passwortschutz
Hohe Genauigkeit
EEPROM-Speicher zum Speichern der Einstellungen
Einfacher Anschluss mit Steckverbindern
!
Warnung:
Verwenden Sie geschirmte und verdrillte Signalkabel und verbinden Sie die Abschirmung geräteseitig mit Masse. Halten
Sie alle Signalkabel fern von Schützen, Geräten und Kabeln, die elektrisches Rauschen abgeben.
Treffen Sie Vorsichtsmaßnahmen - Vermeiden Sie Umgebungsbedingungen wie Feuchtigkeit, Vibration, Verschmutzung
und hohe bzw. niedrige Temperaturen während der Installation.
Verwenden Sie eine Sicherung (flink 250mA 250VAC) am Netz- / Versorgungseingang des Geräts. Verwenden Sie
geeignete Kabel für die Netzanschlüsse.
Wenden Sie während der Installation die Sicherheitsvorschriften an.
Schaltplan:
N
L1
L2
L3
Wa r n u n g : Sc h l i e ße n S i e d e n Te m p e r a tu r u n d Fe u c h ti g ke i ts se n so r n u r i m stro m l o se n Zu sta n d a n .
!
A c h te n S i e a u f d e n ko r r e k te n An s ch l u ss d e s Se n so rs (si e h e Fa rb co d i e ru n g a u f d e m E ti k e tt d e s
S e n s o rs ). Ei n fa l sc h e r A n sch l u ss k a n n zu fa l sc h e r M e ssu n g o d e r d e fe kte m S e n so r fü h re n .
EIN / AUS TEMPERATUR - UND FEUCHTIGKEITS REGLER
o
%RH Out
C Out
Sensor
100 .. 240 VAC
nc
no
50/60Hz 6VA
L
N
2A
HT-310
1
HT-310
2A
no: Normally Open
nc: Normally Closed
MADE IN TURKEY
