Verwandte Anleitungen für PCE Instruments PCE-P18L
Inhaltszusammenfassung für PCE Instruments PCE-P18L

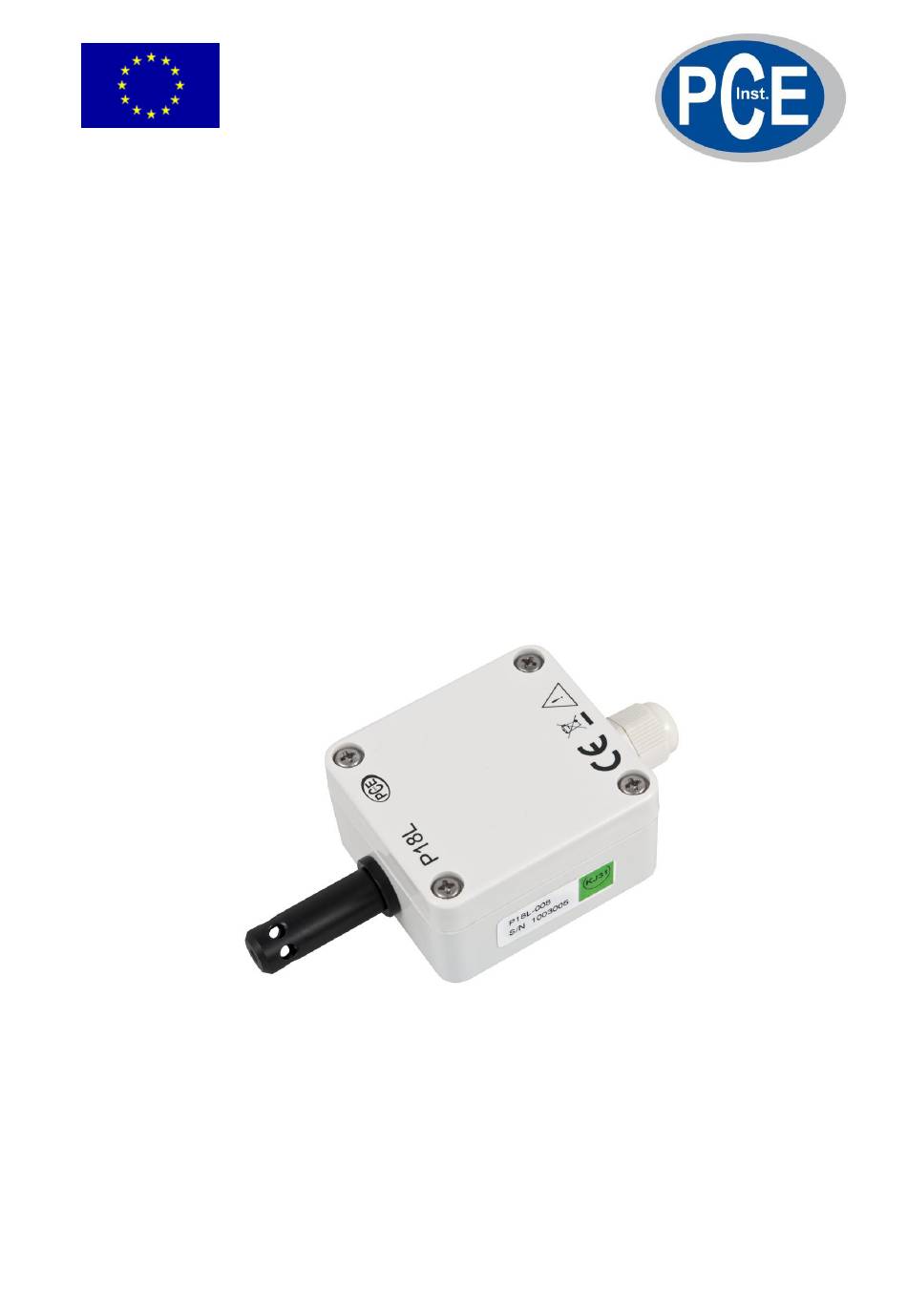

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Feuchte- / Temperaturmessumformer PCE-P18L Version 1.1 20.10.2011...
-
Seite 2: Inhaltsverzeichnis
Entsorgung ....................... 6 Einleitung Der Messumformer PCE-P18L bestimmt die relative Luftfeuchte oder die Lufttemperatur und wandelt diese in das analoge Normsignal 4…20 mA um. Dabei geschieht die Stromversorgung aus der Stromschleife. Das Gehäuse ist für die Wandmontage konzipiert. Dank verschiedener Filter ist ein Einsatz in unterschiedlichen Umgebungen möglich. -
Seite 3: Spezifikationen
BETRIEBSANLEITUNG www.pce-group-europe.com Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse und die Messleitungen auf sichtbare Beschädigungen überprüfen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht eingesetzt werden. Weiterhin darf dieses Messgerät nicht eingesetzt werden wenn die Umgebungsbedingungen (Temperatur, Luftfeuchte …) nicht innerhalb der in der Spezifikation angegebenen Grenzwerte liegen. -
Seite 4: Gerätebeschreibung
Gerätebeschreibung Gehäuse Der Messumformer PCE-P18L wird mit Schrauben an der Wand montiert oder festgeklebt. Dabei bleibt die Schutzklasse IP65 erhalten. Das Gehäuse ist aus selbsterlöschendem Kunststoff gefertigt. Im Gehäuse sind Schraubklemmen enthalten, welche den Anschluss von Leitungen mit einem Querschnitt bis 1 mm²... -
Seite 5: Elektrischer Anschluss
BETRIEBSANLEITUNG www.pce-group-europe.com Elektrischer Anschluss Elektrische Anschluss Messumformers PCE-P18L geschieht einer 2-poligen Schraubklemme. Um den Messumformer anzuschließen muss der Gehäusedeckel entfernt werden. Die Leitung muss durch die Kabelverschraubungen in das Gehäuse eingeführt werden. Anschließend muss die Verschraubung festgezogen werden, um das Gehäuse Wasserdicht abzuschließen. Ist die Kabelverschraubung nicht fest angezogen, kann der Schutz nach IP65 nicht gewährleistet werden. -
Seite 6: Zubehör
Zubehör Standardmäßig wird der Messumformer PCE-P18L ohne einen weiteren Filter ausgeliefert. Somit kann er nur im Innenbereichen eingesetzt werden. Um den Messumformer auch im Außenbereich und auch bei auftretendem Wasserdampf einsetzen zu können, können optional Filter zum Schutz des Sensors eingesetzt werden.
