merten 680999 Bedienungsanleitung

Instabus-funk-gateway 2.3
Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

„
„INSTABUS-Funk-GatewayKapitel 2:Schnittstellen/GatewaysArt.-Nr.680999Stand 07/022.3Gateways
INSTABUS-Funk-Gateway

Inhaltsverzeichnis

1.
2.
3.
4.
5.
6.
Stand 07/02
1. Funktion
Artikel-Nr.
!
680999
C
B
A
A
B
1
2
4
C
6
D
E
6
F
G
Funktionsbeschreibung
Das INSTABUS-Funk-Gateway ist eine Verbindungs-
bzw. Übergangsstelle zwischen dem Merten-Funksys-
tem und einem EIB-System. Das Funk-Gateway arbei-
tet bidirektional, somit können sowohl Signale von
EIB-Sensoren in Merten-Funksignale als auch Merten-
Funksignale in Signale für EIB-Aktoren umgewandelt
werden.
Es werden ausschließlich die Komponenten des Mer-
ten-Funksystems sowie alle gängigen EIB-Geräte un-
terstützt. Dazu zählen auch die Bewegungsmelder
ARGUS 220 Connect und ARGUS 220 Timer mit Funk-
modul.
Die Zuordnung der Funksender bzw. EIB-Sensoren zu
den Funkempfängern bzw. EIB-Aktoren wird in der
ETS eingestellt.
|
Kapitel 2: Schnittstellen/Gateways

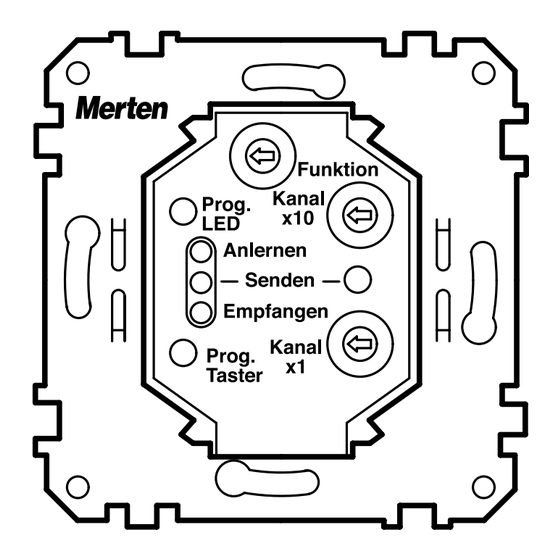

Programmiertaste
Funktionsanzeige
- Lernmodus: gelbe LED
- Sendemodus: grüne LED
- Empfangsmodus: rote LED
Programmier-LED (rote LED)
Funktionswahlschalter
Kanalwahlschalter (10er-Stellen)
Sendetaster
Kanalwahlschalter (1er-Stellen)
Merten-Funkrauchmelder können in Richtung
EIB über den Merten Funk-Repeater an das
Funk-Gateway angebunden werden!
2.3 Gateways
INSTABUS-Funk-Gateway
Art.-Nr. 680999
D
E
F
G
1

Werbung

loading

Inhaltszusammenfassung für merten 680999

  • Seite 1: Inhaltsverzeichnis

    ARGUS 220 Connect und ARGUS 220 Timer mit Funk- modul. Die Zuordnung der Funksender bzw. EIB-Sensoren zu den Funkempfängern bzw. EIB-Aktoren wird in der ETS eingestellt. Merten-Funkrauchmelder können in Richtung EIB über den Merten Funk-Repeater an das Funk-Gateway angebunden werden! Stand 07/02...

  • Seite 2: Funktion

    Kapitel 2: Schnittstellen/Gateways 2.3 Gateways INSTABUS-Funk-Gateway „ Art.-Nr. 680999 ½ Beschreibung der Bedienelemente Achtung: Das Funk-Gateway kann beschä- digt werden. Beachten Sie bei 230 V-Leitun- Auf der Vorderseite des Funk-Gateways befinden sich gen in der Installationsumgebung die die Programmiertaste A und die Programmier-LED gültigen Normen und Richtlinien zu Lei-...
  • Seite 3 Kapitel 2: Schnittstellen/Gateways 2.3 Gateways INSTABUS-Funk-Gateway „ Art.-Nr. 680999 Funk ➝ EIB schalt-, Aus-, Dimm-ab- bzw. Beweg-aufwärts-Tele- gramme aus. Die Empfangskanäle mit den geraden Nummern lö- sen je nach Funktion auf der EIB-Seite immer Um- schalt-, Ein-, Dimm-auf- bzw. Beweg-abwärts- Telegramme aus.

  • Seite 4: Inbetriebnahme

    Funk-Gateway an Funkempfänger anbinden (EIB ➝ Funk) Funksender an das Funk-Gateway anbinden (Funk ➝ EIB) Wenn Merten-Funkempfänger mit Hilfe von EIB-Tele- grammen gesteuert werden sollen (z. B. Jalousie), Wenn Merten-Funksignale auf den EIB übertragen müssen Sie das Funk-Gateway an die Funkempfänger...
  • Seite 5 Die Beschreibung einer weiteren Anbindeme- löscht, d. h. alle Sender, die mit einer Sendetaste auf thode, bei der die EIB-Taster vorher parametriert diesen Empfangskanal am Funk-Gateway angebunden werden, finden Sie unter www.merten.de im In- sind, werden aus dem Speicher des Funk-Gateways ternet. gelöscht.

  • Seite 6: Technische Daten

    Kapitel 2: Schnittstellen/Gateways 2.3 Gateways INSTABUS-Funk-Gateway „ Art.-Nr. 680999 Stellen Sie den Funktionswahlschalter D wie- Anschluss an Bus über: 2 Stifte für Busanschluss- der auf „0“ (Normalbetrieb). klemme Externe Hilfsspannung Versorgung aus Bus: DC 24 V/ca. < 10 mA Das Funk-Gateway aus einem Funk-Empfänger lö- schen (EIB ➝...
