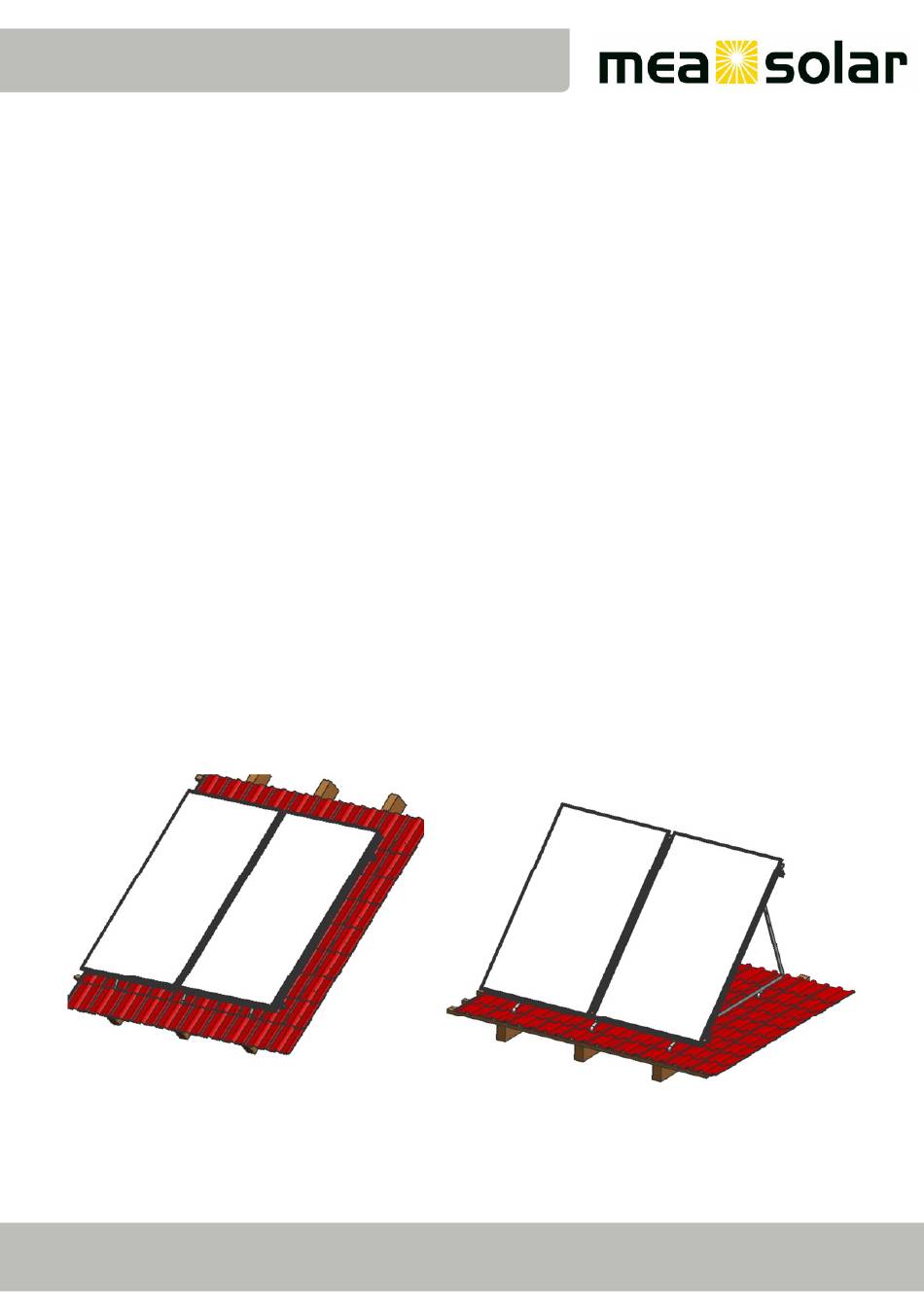

- Seite 1 Montageanleitung MEA QUATTROS-S Version V.02 Art.Nr. 1000233477...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise und Anmerkungen ................... 3 Kollektorfeldabmessungen ..................... 6 2.1. Sparrenabstand 900 mm ..................6 2.2. Andere Sparrenabstände ..................7 Dimensionierung Rohranschlüsse .................. 8 Anschlussbeispiel ......................9 Montage Befestigungspunkte ..................10 Dachhaken ......................10 Stockschrauben .....................11 Montage Unterkonstruktion ...................13 Parallelmontage .....................13 Aufständerung ......................14 Flachdach/ Freiaufstellung ..................16 Kollektormontage ......................19 Hydraulikverbindungen ....................21... -
Seite 3: Hinweise Und Anmerkungen
Einsatz vom original MEA Frostschutz auf Propylenglykolbasis mit speziellen ® hochwertigen Inhibitoren (TYFOCOR L). Bei sachgemäßer Anwendung wird eine 5- jährige Frostschutzgarantie von MEA Solar gewährt. die ordnungsgemäße Inbetriebnahme Der Betreiber der Anlage trägt die Verantwortung für: den bestimmungsgemäßen Betrieb der Anlage die Einhaltung der Wartungsintervalle (2 Jahre bzw. -
Seite 4: Erforderliches Werkzeug/Material Zur Montage
Erforderliches Werkzeug/Material zur Montage Maßband Schlagschnur (Lotschnur) Akku-Bohrmaschine, Steckschlüssel 9 mm und 13 mm, Bit-Verlängerung, Bit Torx 30, Bit Torx 40 Ratschenringschlüssel 13 mm Holzbohrer Ø 8 mm und Ø 30 mm oder Ø 50 mm Stahl- oder Steinbohrer Ø 14 mm Locherpaste 2 Zangenschlüssel Lüftungsziegel für Verrohrung... - Seite 5 Entlüften Nach Inbetriebnahme und nach den ersten 4 Betriebswochen muss das Kollektorfeld Vorsicht: Entlüftungsventil nur betätigen, wenn die entlüftet werden. Temperatur des Wärmeträgermittels < 60° C beträgt. Verbrühungsgefahr! Druckprobe Da eventuell die Kollektoren nicht mehr vollständig entleert werden können, darf bei Frostgefahr die Druckprobe nur mit Druckluft (9 bar) und einem schaumbildenden Mittel (Lecksuchspray) oder mit einem Wasser/Frostschutzgemisch durchgeführt werden.
-
Seite 6: Kollektorfeldabmessungen
Kollektorfeldabmessungen 2.1. Sparrenabstand 900 mm Kollektor Höhe/Breite: 2.150 mm / 1.255 mm 2.596 1.298 381*) 364*) 5.192 3.894 346*) Dachsparren Alle Maße in mm. Aluprofil Querschiene Die Querschiene muss an jedem Sparren befestigt werden. Befestigungspkt. Falzklemmen Abstand X Stockschrauben Dachhaken min. -
Seite 7: Andere Sparrenabstände
2.2. Andere Sparrenabstände Aus der Tabelle kann die erforderliche Anzahl der Befestigung (Paare von Befestigungspunkten) in Abhängigkeit der Kollektoranzahl und des Sparrenabstandes entnommen werden. Anzahl Gesamtbreite Sparrenabstand [mm] Kollektoren [mm] 1.000 1.050 1.100 1.150 2.596 3.894 5.192... -
Seite 8: Dimensionierung Rohranschlüsse
Dimensionierung Rohranschlüsse Kollektorfeldgrö0e m² <5 <10 <15 <20 Rohrdurchmesser 18 x 1 18 x 1 18 x 1 22 x 1 Kupfer Rohrdurchmesser DN 16 DN 16 DN 20 DN 20 Edelstahl Wellschlauch Hinweis: Die Tabelle stellt eine mögliche Auslegung dar. Abhängig von der Ausführung der Anlage (Leitungslängen, Armaturen etc.) ist gegebenenfalls die nächst höhere Dimension zu wählen. -
Seite 9: Anschlussbeispiel
Anschlussbeispiel (Maximal 4 Kollektoren zusammenschalten) Fühlerkabel fixieren und gegen Wassereintritt abdichten. Vertikal Parallel Vorlauf Rechts Vertikal Parallel Vorlauf Links... -
Seite 10: Montage Befestigungspunkte
Montage Befestigungspunkte Dachhaken Die Kollektorfeldmaße auf das Dach übertragen. Auf Ausrichtung, Verschattung und Optik am Dach achten. x mm WICHTIG: Der Abstand (x) zwischen den Dachhaken ist abhängig von der Montageart des Kollektors (Abstände von der Dachhaken- Mittelbohrung messen (1)). Kollektorfeldmaße Seite 6 beachten. -
Seite 11: Stockschrauben
Stockschrauben Die Kollektorfeldmaße auf das Dach übertragen. Auf Ausrichtung, Verschattung und Optik am Dach achten. Mit der Schlagschnur (Lotschnur) die Bohrlöcher anzeichnen. Zu Beginn werden nur die unteren Stockschrauben befestigt. Die Dachhaut an den dafür markierten Stellen mit einem Stahl- oder Steinbohrer Ø 14 mm durchbohren. -
Seite 12: Aufständerung
M12 Sechskantmutter auf gewünschter Höhe (h) positionieren und Beilagscheibe aufstecken (4.1). WICHTIG: Für die Stockschraubenabdichtung auf der Welle können speziell geformte Blechschalen über den Wellenberg gelegt werden. Dadurch ist eine optimale Abdichtung mit Gummidichtung möglich. Weiter auf Seite 13 (Parallelmontage) bzw. Seite 14 (Aufständerung). -
Seite 16: Flachdach/ Freiaufstellung
Flachdach/ Freiaufstellung Die 2.180 mm langen Alu-Winkel mit 3 Stk. 2.110 mm Gewindestangen und Muttern M8 versehen (Abbildung). x mm Hinweis: der Abstand x hängt von der Breite der Rasenkantensteinen ab. XPS Bodenplatten als Unterlage verlegen und die Alu- Winkel mit den Gewindestangen einlegen. Auf Ausrichtung, Verschattung und Optik achten. - Seite 17 Wenn erforderlich, die Bodenmontage durch zusätzliche Rasenkantensteine beschweren. Hinweis: Für Gebäudehöhen von 12 m bis 20 m werden zusätzliche Rasenkantensteine benötigt. Ab einer Gebäudehöhe von 20 m wird das Montagesystem nur auf Anfrage freigegeben. Den Alu-Winkel 1.620 mm ablängen, um den gewünschten Winkel zu erhalten und mit dem Alu-Winkel 2.060 mm wie in der Darstellung zusammensetzen.
- Seite 18 Beispielbilder für die Verlegung der Rasenkantensteinen für unterschiedliche Anzahl von Kollektoren.
-
Seite 19: Kollektormontage
Kollektormontage 2 Stk. Abrutschsicherung an der unteren Querschiene einhängen. Den ersten Kollektor auf die Querschienen legen, in die Abrutschsicherung einhängen und mit 4 Stk. Befestigungsklemmen (2) fixieren. Die Befestigungsklemmen mit M8x14 Zylinderkopfschrauben und Nutenstein M8 fixieren. Zur Befestigung des zweiten Kollektors werden zwei Abrutschsicherungen mit entsprechendem Abstand (Abbildung) auf die Querschiene montiert. -
Seite 21: Hydraulikverbindungen
Hydraulikverbindungen ACHTUNG: Kollektor-Anschlüsse werden bei Sonneneinstrahlung sehr heiß!! Vorsicht Verbrennungsgefahr! Schneidering mit solartauglicher Locherpaste bestreichen. Kollektoren hydraulisch verbinden. Die Verschraubung handfest anziehen, markieren und anschließend mit einer ganzen Umdrehung festziehen. ACHTUNG: Klemmringverschraubung nicht zu fest anziehen. Mit Zangenschlüssel gegenhalten um ein Verdrehen zu verhindern. - Seite 22 Die Kollektoranlage mit Druckluft auf Dichtheit prüfen. Der Prüfdruck beträgt 9 bar. Alle Verschraubungen mit einem schaumbildenden Mittel (Lecksuchspray) auf Dichtheit kontrollieren. Die VL- und RL-Leitungen mit geeigneter Isolierung versehen. Die Isolierung ist vor UV-Licht, Feuchtigkeit, Tierverbiss und Beschädigungen durch Dachlawinen zu schützen. Den Kollektorfühler bis zum Anschlag in das Fühler T-Stück schieben.
-
Seite 23: Verschattungstabelle
Verschattungstabelle α α Aufstellwinkel Länge Höhe Teillänge Differenzlänge min. Abstand zwischen Gestell Kollektor Gestell Gestell Gestell Kollektoren α [° ] K [mm] H [mm] L [mm] D [mm] M [mm] Sonneneinstrahlungswinkel S 18° 2.150 2.020 2.263 2.150 1.949 2.796 2.150 1.075 1.862 3.309... -
Seite 24: Notizen
10. Notizen...
