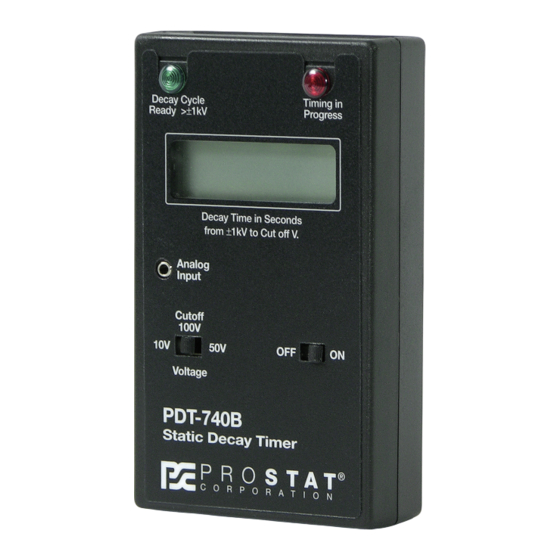

Prostat pdt-740b Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Prostat pdt-740b
Inhaltszusammenfassung für Prostat pdt-740b
- Seite 1 Benutzerhandbuch...
-
Seite 3: Inhaltsverzeichnis
Vorschlag „A” für Messungen elektrostatischer Entladungen an Materialien Technische Eigenschaften © 2014 von Prostat® Corporation. Alle Rechte vorbehalten. Gedruckt in den Vereinigten Staaten von Amerika. Kein Teil dieses Handbuchs darf ohne schriftliche Erlaubnis in irgendeiner Weise benutzt oder reproduziert werden. Für Infor- mationen wenden Sie sich an Prostat Corporation, 1072 Tower Lane, Bensenville, IL 60106 USA Prostat ist die eingetragene Handelsmarke von Prostat®... -
Seite 4: Einführung
61340-4-7 von ± 1000 V auf weniger als ± 100 V und zur Messung der Entladezeiten von Materialien auf weniger als 50 V bzw. 10 V. Bei richtiger Anwendung misst der PDT-740B Timer die realistische Entladezeit von Ionisatoren, Verpackungsmaterialien, Schuhwerk, Personenerdungszubehör, Produktions-hilfsmitteln, Ausrüstungen und vielen anderen ESD Kontrollprodukten. -
Seite 5: Funktion
Schalter und einem Schalter zum Unterbrechen der Spannung (10, 50 oder 100 V). V. messzeit Die Reaktionszeit des PDT-740B beträgt 0,2 Sekunden bei einer Endspannung von 100 V und 0,3 Sekunden bei einer Endspannung von 50 bzw. 10 V. Vi. einsetzen der batterie und Wartung A. - Seite 6 Position einsetzen. Es muss gewährleistet werden, dass keine Kabel eingeklemmt werden, wenn das Batteriefach geschlossen ist. e. Das PDT-740B ist nun funktionsbereit. B. Lagerung und Reinigung 1. Das Gerät muss unter sauberen Bedingungen, schmutzfrei bei normalen Raumtemperatur und Luftfeuchtigkeit gelagert werden.
-
Seite 7: Verbindung Des Pdt-740B Mit Dem Pfm-711A Feldstärkemessgerät
Überblick: Das mitgelieferte Kabel (mit den Mini-Klinkensteckern) wird mit dem analogen Ausgang des PFM-711A Feldstärkemessgerätes und dem analogen Eingang des PDT-740B Decay Timers verbunden. Wenn der Charge Plate Monitor Aufsatz (CPM) auf dem Feldstärkemessgerät montiert ist, werden mit der Ladung- squelle (PCS-730) ±... - Seite 8 2. Hinweis: Ihre Hand darf den CPM-720 Charge Plate Monitor Aufsatz weder berühren noch in irgendeiner Weise blockieren. B. Der PDT-740B Timer wird eingeschalten und auf eine Endspannung von 100 V gestellt 1. Die Ladungsquelle halten Sie in der geerdeten Hand (Handgelenkband) und berühren den Druckknopf auf der Rückseite.
-
Seite 9: Vorschlag „A" Für Messungen Elektrostatischer Entladungen An Materialien
1. Die grüne LED („Decay Cycle Ready“) automatisch erlischt 2. Das PDT-740B LCD-Display beginnt die Zeit in Sekunden zu messen 3. Die grüne LED des PDT-740B („Timing in Progress“) leuchtet automatisch auf und bleibt an, bis die Ladung auf 100 (± 2) V sinkt 4. - Seite 10 PDT-740B Static Decay Timer A. Zusammenbau des PFM-711A Feldstärkemessgerätes, der CPM-720 Charge Plate Monitor Aufsatz und den PDT-740B Static Decay Timer wie oben beschrieben auf. B. Das zu testende Material auf die geerdete Stahlplatte gelegt. C. Verbinden Sie die PGB-745 Static Decay Elektrode über ein Spezialkabel (für Hochohmmessungen, z.
- Seite 11 Spannung ± 1000 V übersteigt: 1. stellt der PDT-740B Static Decay Timer sein Display automatisch auf ZERO (NULL) 2. schaltet der PDT-740B Timer seine grüne LED („Decay Cycle Ready“) ein und das System ist bereit für die Entladezeitmessung. G. Die PGB-745 Elektrode wird auf das Testmaterial bewegt H.
- Seite 12 PDT-740B Static Decay Timer I. Wiederholen Sie die oben genannten Abläufe für weitere Messungen. J. Optional können Sie auch 2 PGB-745 Elektroden wie unten dargestellt verwenden: 1. Das zu testende Material wird auf dem isolierenden Test Pad gelegt 2. Die zweite Elektrode wird auf dem Testmaterial gestellt und geerdet.
-
Seite 13: Technische Eigenschaften
PDT-740B Static Decay Timer PdT-740b Static decay Timer - Technische eigenschaften Funktionen: OFF-ON, Endspannung, 10 V, 50 V und 100 V (Spannung auswählen, bei der die Zeit gestoppt wird) Anzeigen: Grüne LED: „Decay Cycle Ready“ > ± 1 kV, CPM Spannung > ± 1000 V Rote LED: „Timing in Progress“, CPM Spannung Entladungszeit aktiviert... - Seite 14 PDT-740B Static Decay Timer HiNWeiSe Rev. B / Februar 2005...
- Seite 16 Spezifikationen können ohne vorherige Ankündigung geändert werden. Alle Prostat Handelsmarken und Handelsnamen sind das Eigentum von Prostat Corporation. All anderen Handelsmarken und Handelsnamen sind das Eigentum der entsprechenden Firmen. P R O F E S S I O N A L...
