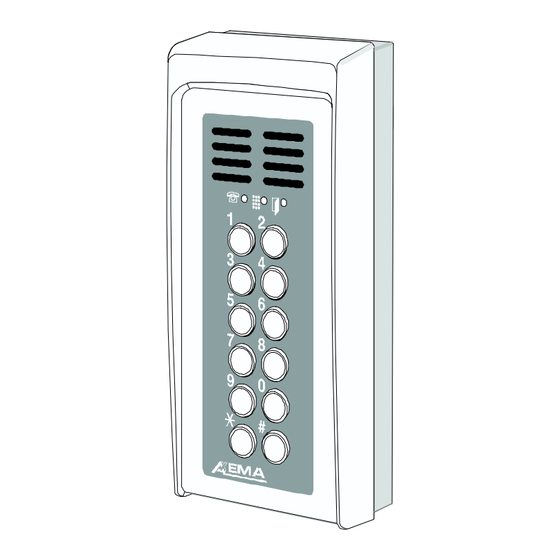

Mit DI-623L/PR, zusammen mit einer unserer Steuereinheiten, erhält man eine per-
fekte Kombination von Türsprechanlage und Proxleser in einem Gerät. Es ist jedoch
Folgendes zu beachten:
- Die Türsprechanlage muss gemäss beigefügter Anweisung angeschlossen werden.
- Die Türsprechanlage muss auch, mit dem mitgelieferten Kabel, an die Steuerein-
heit angeschlossen werden.
- Die Steuereinheit muss gemäss beigefügter Anweisung angeschlossen werden.
- Sonstige Anschlüsse, wie z. B. Fernöffnung, Kommunikation usw, werden gemäss
Anweisung, für das jeweilige Gerät, ausgeführt.
- Die Tastatur der Türsprechanlage hat keinen Anschluss an die Steuereinheit. Das
bedeutet, dass kein PIN-Code in Kombination mit Karten/Transpondern angewen-
det werden kann. Das bedeutet weiterhin, dass die Türsprechanlage mit der Tür-
sprechanlagentastatur und die Steuereinheit mit der Steuereinheittastatur pro-
grammiert werden müssen. Mit AXBASE 3000 können beide Geräte programmiert
werden.
- Sowohl die Türsprechanlage, als auch die Steuereinheit müssen an eine Versor-
gungsspannung angeschlossen werden.
- Das elektrische Türschloss wird an die Steuereinheit angeschlossen, die folglich
auch die Öffnungszeit bestimmt. Die Öffnungszeit der Türsprechanlage wird auf
eine Sekunde eingestellt und an die Fernöffnung der Steuereinheit angeschlossen.
Transformator
Amtsleitung
Ev. Schaltuhr
Eventuell kann ein Sicherheitsanschluss mit Relais AR-3notwendig sein.
Technische Information
Anschluss DI-623L/PR
Wichtige Information

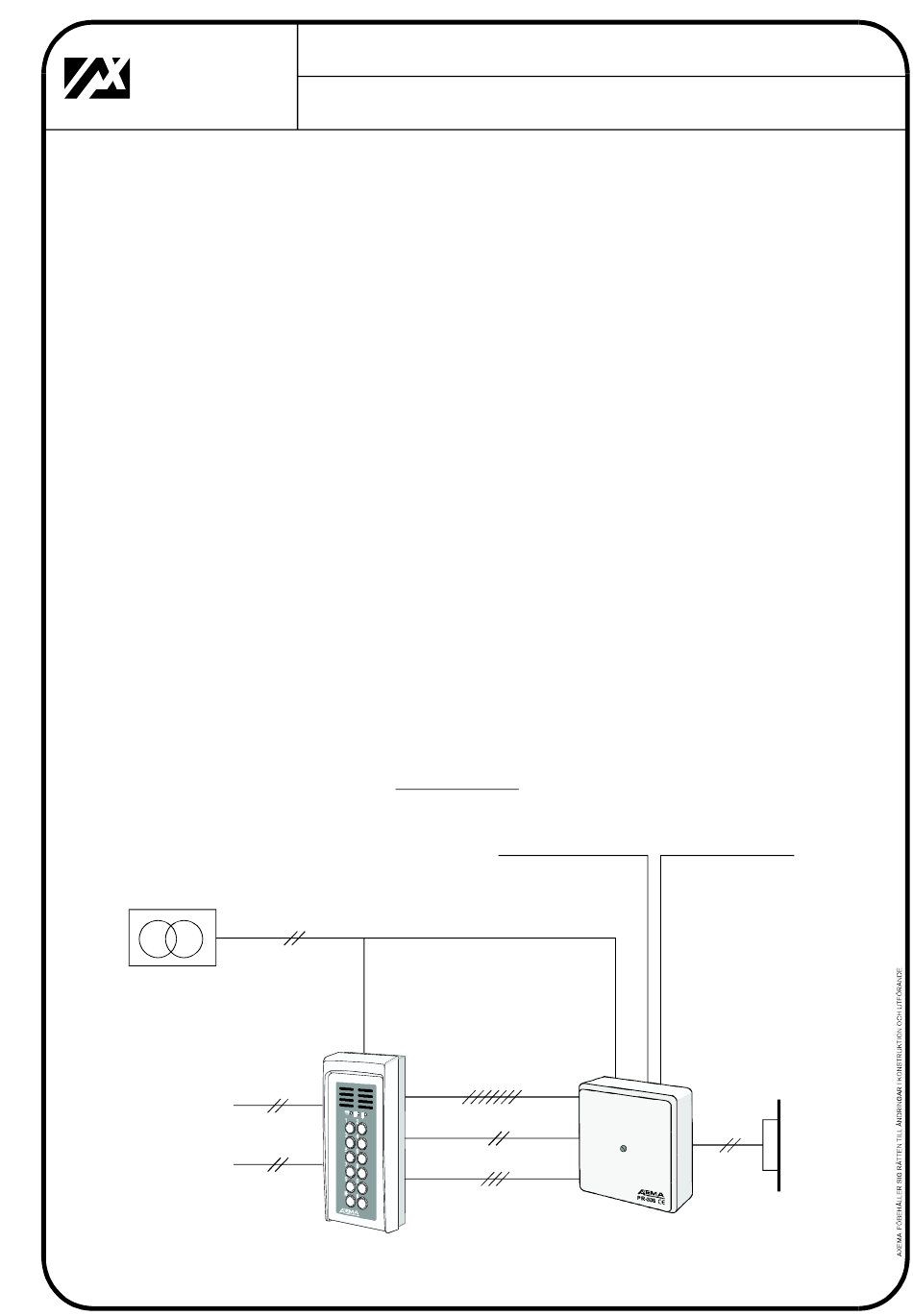

Prinzipskizze
Beigefügtes Kabel
Fernöffnung
RS 232
AXNET/RS485
E-Schloss
