Inhaltszusammenfassung für dinacell OMEGA series
- Seite 1 MEGA Ausw erteeinhe it für Last tmess-Sen nsoren Bedien nungsan nleitung...
- Seite 2 OMEGA...
-
Seite 3: Inhaltsverzeichnis
OMEGA INHALTSVERZEICHNIS BESCHREIBUNG DER HAUPTMERKMALE _________________________ 4 ANZEIGE-UND BEDIENELEMENTE _______________________________ 4 MAßE, INSTALLATION UND ANSCHLÜSSE ________________________ 5 MENÜSTRUKTUR _____________________________________________ 6 PARAMETER ANZEIGEN ODER ÄNDERN __________________________ 7 GERÄTEINFORMATION ________________________________________ 7 SYSTEM KONFIGURATION _____________________________________ 8 ALARMKONFIGURATION ______________________________________ 10 KETTENKOMPENSATION ______________________________________ 12 9.1. Das neue System zur Kompensation der Unterzugketten ___________ 12 9.2. -
Seite 4: Beschreibung Der Hauptmerkmale

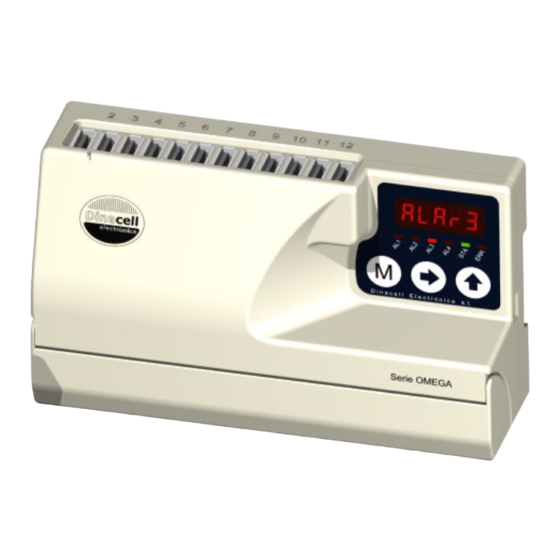

OMEGA Auswerteeinheit ist ein Lastmess-Produkt der neuen Generation (ng) von Dinacell Electrónica mit integrierter CANopen-Lift CiA 417 Schnittstelle Die Hauptmerkmale der Auswerteeinheit sind, modellabhängig: Messen und Anzeigen von Lasten und Signalisieren von Überlasten. Anzeige und Messung von bis zu 12 Tragseilen. -
Seite 5: Maße, Installation Und Anschlüsse
OMEGA Bemerkung: Nach zwei Minuten ohne Aktivität zeigt die Anzeige wieder die aktuelle Last an, unabhängig vom vorher ausgewählten Menü Funktion Volllast Alarmanzeige Überlast Alarmanzeige Nulllast Alarmanzeige (Leere Kabine) Seilspannungsdifferenz- / Schlaffseilkontakt Led status ( Für CanOpen: Status Led ) Error ( Für CanOpen: Error Led) 3. -
Seite 6: Menüstruktur
OMEGA Sensoreingänge Bis zu 12 USB-Eingänge stehen zur Verfügung Ausgang: 2 Anschlussarten sind möglich: Ausgang für INC: Progressiver Anzeiger MB-D (2-draht-Verbindung ohne Polarität). Überlastanzeiger LED: Bei Überlast liegt am Ausgang eine Spannung von 5 V (max. 30 mA) an, mit der Polarität wie abgebildet. Dieser Ausgang stellt das Signal des Sensores über einen Bereich r 0-10V und Analoger Ausgang 4-20mA oder 0-20mA. -
Seite 7: Parameter Anzeigen Oder Ändern
Nach jeder durchgeführten Einstellung wird der aktuelle Parameter angezeigt. 6. GERÄTEINFORMATION Bei allen neuen NG-Produkte sind in diesem Menü die wichtigen Informationen gespeichert, für die drahtlose Verbindung zu den, auch zukünftig, von Dinacell Electronica entwickelten Produkte. Alle Parameter werden in diesem Menü angezeigt. Submenu Taste drücken... -
Seite 8: System Konfiguration
OMEGA 7. SYSTEM KONFIGURATION Dieser Bereich beschreibt die Konfiguration der Auswerteeinheit zur Erreichung der bestmöglichen Messung. Die Konfiguration erfolgt im Menü Taste Werte anzeigen Wert ändern drücken nSen: Anzahl der Sensoren. Ist der Wert nicht richtig eingestellt wird Err1 angezeigt und die Alarmrelais werden aktiviert. -
Seite 9: Einstellungen
OMEGA Einstellungen: 1) Installation der Auswerteeinheit entsprechend Kapitel 3 Installation und Anschlüsse. 2) Verbinden der Sensoren mit der Auswerteeinheit OMEGA 3) Spannungsversorgung anschließen (siehe Kapitel 15 Technische Daten). 4) Gehe zum Untermenü : 5) Detailierte Einstellung: Für eine präzise Einstellung die folgenden Schritte durchführen: 5.1 ) Einstellung für die Anzahl der angeschlossenen Sensoren. -
Seite 10: Alarmkonfiguration
OMEGA 8. ALARMKONFIGURATION Die Alarmwerte entsprechen dem jeweils eingestellten Wert bei denen die Relais schalten. Die Relais können als Öffner oder Schließer eingestellt werden. Der Alarm wird beim Erreichen des eingestellten Wertes aktiviert. Die Auswerteeinheit OMEGA hat 5 Alarmrelais AL1-F (Full Load, Volllast Relay #1): Wechselt den Status, wenn der im Parameter eingegebene Wert überschritten wird AL2-O (Over Load, Überlast Relay #2):... - Seite 11 OMEGA Einstellung der Alarmwerte: Unternenü Taste Einstellung Einstellung ansehen Drücken ändern Level: Alarm 1 Schwellwert für Volllast. rStA: Relais-Status, wenn Alarm 1 deaktiviert ist. (Idle Mode) (Nur für OMEGA-4R) Level: Alarm 2 Schwellwert für Überlast. rStA: Relais-Status, wenn Alarm 2 deaktiviert ist. (Idle Mode) (Nur für OMEGA mit Relaisausgang) Level: Alarm 3 Schwellwert für Nulllast.
-
Seite 12: Kettenkompensation
OMEGA 9. KETTENKOMPENSATION 9.1. Das neue System zur Kompensation der Unterzugketten neue Generation Auswerteeinheiten beinhaltet neueste Software Kettenkompensation. Es stehen mehrere Möglichkeiten zur Verfügung. In diesem Untermenü kann Anwender zwischen drei Einstellungen entscheiden, keine Kompensation, Softwarekompensation oder Hardwarekompensation. Der Haltespannungseingang muss angeschlossen sein um die Software Chain compensation Function zu nutzen. -
Seite 13: Einstellung Der Kettenkompensation
OMEGA T1 und T2 werden nur angezeigt wenn SOFT Kompensation aktiviert ist. Siehe Kapitel 10 Hold Funktion zur Einstellung dieses Parameters. 9.3. Einstellung der Kettenkompensation Die NG Serie ist mit einer neuen Generation zur Gewichtskompensation ausgestattet. Um alle Eigenschaften zu nutzen müssen einige Parameter im Menü abgeglichen werden. -
Seite 14: Hardwarekompensation
OMEGA 9.3.2. Hardwarekompensation Bei einigen Aufzugsanlagen (sehr große Förderhöhe), kommt es möglicherweise zu großen Toleranzen. Durch Reibungen an den Schienen werden die Werte beeinflusst und die automatische Zurücksetzung der gespeicherten Kompensation kann zu Messwert- Toleranzen führen. Dieses Problem wird über die Hardwarekompensation gelöst. Es ist erforderlich einen Hilfssensor zu verwenden wenn Hardwarekompensation aktiv ist. -
Seite 15: Weiter Funktionen
OMEGA WEITER FUNKTIONEN 11.1. Haltefunktion Während der Fahrt kann es durch Reibungen an den Schienen zu Schwankungen der Messwerte kommen. Durch Anlegen einer Spannung speichert die Auswerteeinheit den Wert der letzten Messungen. Eine Messung während der Fahrt wird verhindert! Wie der Holdeingang arbeitet: ... -
Seite 16: Analoger Ausgang
OMEGA LED Anzeiger: Bei Überlast wird eine intermittierende Spannung von 5V (max. 75mA) bereitgestellt, Polarität wie dargestellt im Schaltbild. LED Inkremental: zum Anschluss des progressiven Anzeigers MB-D (2-Draht-Anschluss ohne Polarität) ANALOGER AUSGANG Die Auswerteeinheit bietet 2 Signalvarianten (Spannungs- und Stromausgang). Beide Optionen sind gleichzeitig aktive. -
Seite 17: Canopen-Lift Cia 417
OMEGA CanOpen-Lift CiA 417 (nur relevant bei OMEGA-C und OMEGA- CA Modellen) Dinacell electronic ist Mitglied der CiA (Can In Automation ), 00000361 Vendor-ID OMEGA -C verwendet das CanOpen-Lift CiA 417 Protokoll. Einige der wichtigen CanOpen Parameters können in diesem Submenü modifiziert werde: Baudrate and Knotenpunkt-ID. -
Seite 18: Fehlermeldung Und -Behebung
OMEGA FEHLERMELDUNG UND -BEHEBUNG Erfolgen Fehlmessungen wird der entsprechende Fehlerkode angezeigt. Fehlerbeschreibung Maßnahme Sensor ist nicht angeschlossen oder die Leitung ist unterbrochen. Err1 wird im Wechseln mit dem Anschluss überprüfen fehlerhaften Sensor angezeigt (Se-1, Se-2, usw..) Negativer Überlauf. Der Sensor sendet ein zu Polarität prüfen. -
Seite 19: Ng Verbindungen
OMEGA NG VERBINDUNGEN Alle neuen Dinacell Auswerteeinheiten haben eine spezielle Funktion, die NG Connection (New Generation connections) Die Hauptfunktion der NG-Verbindung bietet die Möglichkeit die Auswerteeinheit mit einem Android Smartphone zu bedienen. Um alle Funktionen zu nutzen, ist der Adapter WRCT erforderlich. -
Seite 20: Einstellung Der Seilspannung
OMEGA EINSTELLUNG DER SEILSPANNUNG Dieses Kapitel erklärt die Messung und Einstellung der Seilspannung. Alle Seile tragen bei optimaler Einstellung die gleiche Last. Gleiche Seilspannungen erhöhen die Fahr Qualität und die Nutzdauer der Seile und Seilrollen. Bei Seilgetriebenen Aufzügen verbinden die Tragseile die Aufzugskabine mit dem Gegengewicht. Die Seile laufen über Treibscheiben und Umlenkrollen. -
Seite 21: Werkzeug Zur Einstellung Der Seilspannung
OMEGA 17.2 Werkzeug zur Einstellung der Seilspannung Mit diesem Assistenten ist die Einstellung der Seilspannung einfach und führt schnell zum Ziel. Um die Funktion zu aktivieren muss ADJUST gedrückt werden Folgende Darstellung zeigt den einfachsten und schnellsten Weg zum Ziel. Jetzt kann das Ergebnis der Einstellung überprüft werden. - Seite 22 OMEG Alle E Einstellunge en können im Smart tphone Tab blet oder L Laptop ges speichert u und als PD okument ve rsandt werd den. Es kön nnen auch e eigene Beric chte formuli iert werden Lapto op Konfigur ration Softw ware: Die gle eichen Fun...
-
Seite 23: Kurzanleitung
OMEGA KURZANLEITUNG Parameter prüfen und einstellen Taste wiederholt drücken, um das gewünschte Parameter auszählen Taste 2 Sek. drücken 2 Mal Eingabe Wechsel Verlassen Eingabe Wert drücken 2 Sek. ansehen auswählen Änderung Anzeige drücken speichern Schnellprogrammierung Auswerteeinheit OMEGA montieren. Sensoren an die Auswerteeinheit anschließen und die Relais einstellen (falls erforderlich). - Seite 24 OMEGA AVERDI Inh. Peter Erdmann Handelsring 6, 26624 Südbrookmerland (Moordorf) Tel.: +49 (0)4942 204 863 – 0, Fax.: +49 (0)4942 204 863 – 111, E-Mail: info@averdi.de, Internet: www.averdi.de D1558-00 19.10.18...
