Sonnenkraft HP-RR Montage- & Bedienungsanleitung
Raumtemperaturregler
Verwandte Anleitungen für Sonnenkraft HP-RR
Inhaltszusammenfassung für Sonnenkraft HP-RR
- Seite 1 Montage-/Bedienungsanleitung Raumtemperaturregler HP-RR Split Luft-Wasser-Wärmepumpe www.sonnenkraft.com...
- Seite 2 Dieses Dokument darf ohne unsere schriftliche Zustimmung weder ganz noch teilweise übertragen, vervielfältigt oder in elektronischer Form gespeichert werden. SONNENKRAFT behält sich das Recht auf Änderungen an Details und Spezifikationen ohne vorhergehende Ankündigung vor. Die aktuell gültigen Dokumentationen finden Sie auf der SONNENKRAFT Homepage www.sonnenkraft.com.
-
Seite 3: Montage
Der Raumtemperaturregler HP-RR sollte in Räumen angebracht werden in denen die gewünschte Raumtemperatur erreicht werden soll (Flur, Wohnzimmer). Der Raumtemperaturregler HP-RR ist für die Montage in eine Unterputzdose oder für eine Überputzmontage geeignet. Der Raumtemperaturregler wird mit einem elektrischen Kabel verbunden und darf nur in geschlossenen und trocknen Räumen verwendet werden. - Seite 4 Sollte schon bereits ein UTP Kabel eingebaut sein, dann verbinden Sie die Drahte 1, 2 an A+; 3, 4 an B-; 5 ,6 an +12 V und 7, 8 an GND des Raumtemperaturregler HP-RR. HINWEIS Wird der Regler HP-RR direkt an das Prozessmodul PLC angeschlossen, dann müssen die Drahte, die an die Klemmen A+, B-, GND in +12 V angeschlossen sind mit den Konektor RJ- 45 verbunden werden.
-
Seite 5: Bedienung Des Raumtemperaturregler

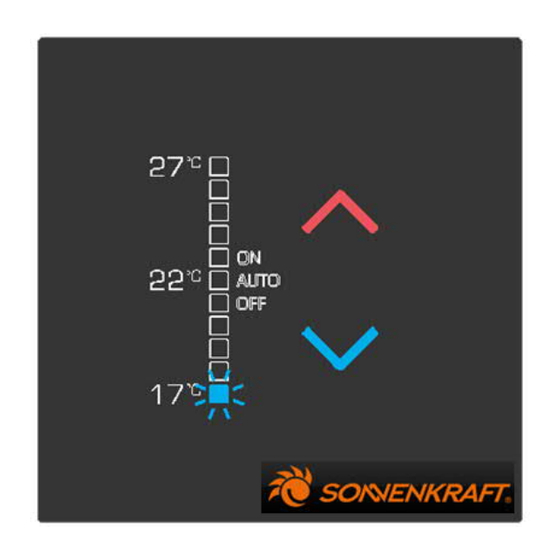

Anleitung HP-RR Nachdem das Datenkabel an den Raumregler angeschlossen und in Betrieb genommen wurde, ertönt ein Signalton und die LED-Anzeige bei 17°C beginnt zu blinken. Anschließend kann der HP-RR dementsprechend konfiguriert werden (siehe nachfolgend) BEDIENUNG DES RAUMTEMPERATURREGLER Taste Funktionstaste »+« – Einstellung der Temperatur, aufwärts »-«... -
Seite 6: Anzeige Der Raumtemperatur
Anleitung HP-RR HINWEIS Jeder Heizkreis kann nur durch einen HP-RR zugeordnet werden. HINWEIS Wenn nach der bestätigten Einstellung des Heizkreises die LED-Anzeige blinkt, bedeutet dies das ein Kommunikationsproblem vorliegt, oder der jeweilige Heizkreis im Menü des Reglers nicht aktiviert wurde. -
Seite 7: Technische Eigenschaften
Anleitung HP-RR 11 TECHNISCHE EIGENSCHAFTEN Maße HxBxT: 80x80x8,6 mm Empfindlichkeit des Fühlers 0,1 °C Einstellungsgrad 17 – 27 °C Modbusverbindung RS485 Max. 4 x HP-RR dürfen an die Regelung TERMOTRONIC angeschlossen werden 6.2016...
