Bedienungsanleitung Lüftungsfunktion Kaminofen MODENA 2.0 AC
Nachdem Sie das Lüftermodul an der Rückseite des Kaminofens installiert haben, finden sie
im Folgenden eine Beschreibung der Steuerung und eine Erläuterung der verschiedenen
Lüfterfunktionen.
1. Bedienelemente
Die Steuereinheit (Controller) und den Außentemperaturfühler finden sie in dem kleineren
der beiden Kartons im Brennraum verpackt.
Bitte bestücken Sie beide Bedienelemente zuerst mit Batterien wie in Tabelle 1 angegeben.
HINWEIS: Es dürfen nur die angegebenen Batterien verwendet werden. Ansonsten besteht
Explosionsgefahr.

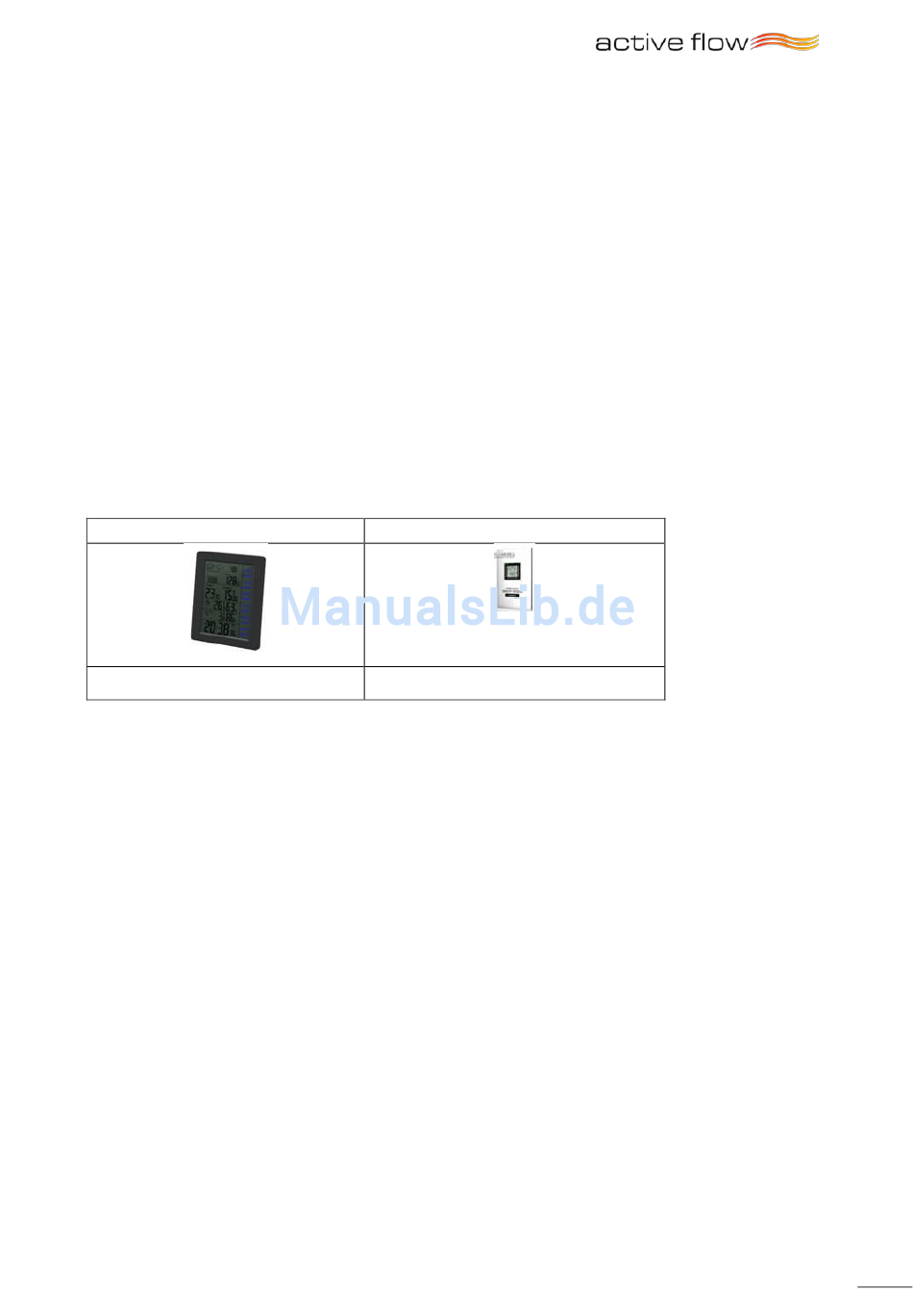

Controller
3 x 1,5 V, AA
Tab.1
2. Funktionsweise:
Der Kaminofen Modena 2.0 mit Active Flow – Funktion hilft Ihnen aktiv die Wärmeverteilung
im Raum zu verbessern. Ohne Active-Flow gibt der Kaminofen seine Wärme zum einen in
Form von Strahlungswärme in der unmittelbaren Nähe ab. Zum anderen in Form von
Konvektionsluft, die im wesentlich nach oben gerichtet ist. Mit Active-Flow Funktion drückt
ein langsam laufender Lüfter unten an der Rückseite des Kaminofens die Umgebungsluft an
der Rückseite der Brennkammer nach oben, vorbei am sehr heißen Abgasstutzen. Die
erwärmte Luft tritt durch Lüftungsschlitze oben im Teefach direkt in den Raum und hilft
damit die Wärmeverteilung im Raum erheblich zu verbessern. (s. Abb. 1)
STAND: 17.06.2015
Außentemperaturfühler
2 x 1,5 V, AAA
1
