Inhaltszusammenfassung für Rhewa SD58-TD

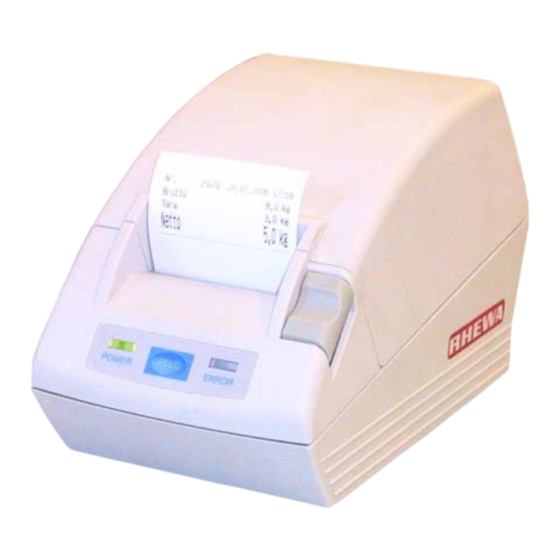

- Seite 1 0274 Thermo-Rollendrucker SD58-TD Bedienungsanleitung RHEWA–WAAGENFABRIK August Freudewald GmbH & Co. KG...
- Seite 2 Informationen, die dem Urheberrecht unterliegen. Alle Rechte sind geschützt. Ohne vorhe- rige Genehmigung von RHEWA darf diese Bedie- nungsanleitung weder vollständig noch in Auszügen kopiert oder in anderer Form vervielfältigt werden. RHEWA-WAAGENFABRIK August Freudewald GmbH & Co. KG Feldstraße 17...
-
Seite 3: Inhaltsverzeichnis
1 Inhaltsverzeichnis Inhaltsverzeichnis Kapitel 1 Sicherheitshinweise Kapitel 2 Sicherheitshinweise........5 Umgebungsbedingungen . - Seite 4 0274 Thermo-Rollendrucker • Bedienungsanleitung...
-
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise 2.1 Sicherheitshinweise • Für einen sicheren und störungsfreien Betrieb des Druckers sind die Anweisungen dieser Bedienungsanleitung zu beachten. • Nur das mitgelieferte Netzteil verwenden. • Das Netzteil darf nur an einer den örtlichen Bestimmungen entsprechenden Steckdose betrie- ben werden. Die Steckdose soll nahe dem Gerät angebracht und leicht zugänglich sein. •... -
Seite 6: Vorsicht - Thermo-Druckkopf
2.3 Vorsicht - Thermo-Druckkopf Dieses Zeichen befindet sich im Inneren des Druckers in der Nähe des Thermo-Druckkopfes. Der Druckkopf erhitzt sich im Betrieb. Bei Berühren des Druckkopfes besteht Verbrennungsgefahr. THERMO-DRUCKKOPF ERREICHT HOHE TEMPERATUREN. VERBRENNUNGSGEFAHR 2.4 Fehlervermeidung Beachten Sie die folgenden Hinweise, um Fehlfunktionen zu vermeiden. •... -
Seite 7: Kapitel 3 Auspacken
3 Inbetriebnahme 3.1 Auspacken Lieferumfang beim Auspacken des Druckers auf Vollständigkeit prüfen. – Drucker: – Netzteil (externes Netzteil): – Netzkabel: – Probe-Papierrolle: 1 Rolle – Benutzerhandbuch (das vorliegende Handbuch): Probe-Papierrolle Drucker Netzteil Netzkabel 3.2 Druckerelemente Rückansicht Netzteilanschluss serielle Schnittstelle Hier den Kleinspannungsstecker des mitgelieferten Netzteils anschließen. Netzteilanschluss serielle Schnittstelle Ermöglicht den Anschluss an verschiedene Auswertegeräte. - Seite 8 Vorderansicht Druckerabdeckung Entriegelung der Druckerabdeckung Bedienfeld Netzschalter Wird zum Wechseln der Papierrolle geöffnet. Druckerabdeckung Durch Drücken der Taste wird die Druckerabdeckung zum Öffnen entriegelt. Entriegelung der Drukkerabdeckung Nach Einschalten des Netzschalters wird der Drucker mit Strom versorgt und der Netzschalter Betrieb initialisiert.
-
Seite 9: Papierrollenfach Unter Der Druckerabdeckung
Papierrollenfach unter der Druckerabdeckung Papierendesensor Thermo-Druckkopf Papiertransportrolle Papierabrisskante Rollenendesensor Papierabrisskante Zum Abtrennen der ausgedruckten Belege. Thermo-Druckkopf Druckt die enpfangenen Zeichen und Daten auf dem Thermo-Papier. Papierendesensor Stopt den Druckvorgang, wenn das Papier verbraucht ist. Papiertransportrolle Fördert das Papier als Teil des Druckmechanismus. Rollenendesensor Überwacht die Papiermenge auf der Rolle. -
Seite 10: Anschlüsse
3.4 Anschlüsse 3.4.1 Anschluss des Netzteils und Netzkabels Drucker auschalten. Den Kleinspannungsstecker des Netzteils auf der Rückseite des Druckers an die Netzteilan- schluss anschließen. Das Netzkabel an die Buchse des Netzteils und eine Netzsteckdose mit der vorgeschriebenen Spannung anschließen. Netzteil Buchse Netzkabel Kleinspannungsstecker... -
Seite 11: Einsetzen Der Papierrolle
3.5 Einsetzen der Papierrolle Nur Original-Thermopapierrollen verwenden! Drucker ausschalten. Entriegelung der Druckerabdeckung drücken und die Druckerabdeckung öffnen. Die Papierrolle wie gezeigt einsetzen. Abrollrichtung beachten. Papier gerade über den Druckkopf aus dem Druckergehäuse herausführen. Druckerabdeckung schließen bis sie hörbar ein- rastet. Kein beschädigtes oder zerknittertes Papier einlegen. - Seite 12 0274 Thermo-Rollendrucker • Bedienungsanleitung...
-
Seite 13: Dip-Schalterfunktionen
4 Konfiguration 4.1 DIP-Schalter Drucker ausschalten und Netzgerät vom Netz trennen. Entriegelung der Druckerabdeckung drücken und Druckerabdeckung öffnen. Papierrolle entnehmen. Die DIP-Schalter zur Einstellung der Drucker- eigenschaften befinden sich im Boden des Papierfachs. 4.1.1 DIP-Schalterfunktionen Schalter- Werkseitige Funktion Einstellung Quelle der aktivierten DIP-Schalter Interne Speichereinstel- Parameter... -
Seite 14: Einstellung Des Rollenendesensors
4.2 Einstellung des Rollenendesensors Drucker ausschalten und Netz- gerät vom Netz trennen. Entriegelung der Druckerab- deckung drücken und Drucker- abdeckung öffnen. Papierrolle entnehmen. Rollenendesensor leicht in die Seitenwand drücken Schwenken, bis die Arretierung in der gewünschten Position einrastet. Rollenendesensor min. Außendurchmesser der Position des Sensors Aufstellungsart Papierrolle... -
Seite 15: Steuerbefehle
4.3 Steuerbefehle Das Erscheinungsbild der gedruckten Schriftzeichen ist durch Steuerzeichen, die an den Drucker übermittelt werden, veränderbar. Alle Schriftzeichen, die nach dem Empfang eines Steuerzei- chens abgeruckt werden, erscheinen in der durch das Steuerzeichen angewählten Schriftart. Befehl Funktion Schriftart A Schriftart B Fettdruck \027 ! \008... -
Seite 16: Statusausdruck
4.4 Statusausdruck Die aktuellen Einstellungen des Druckers können überprüft werden. Es wird ein Beleg ausgegeben, der die Einstellungen der DIP-Schalter, der Memory-Switches so- wie den Abdruck der Zeichensätze enthält. Der Statusausdruck darf nicht bei fast verbrauchter Papierrolle ausgeführt werden. 4.4.1 Statusausdruck auslösen Drucker ausschalten FEED-Taste gedrückt halten und Drucker einschalten. -
Seite 17: Fehlermeldungen Und Behebung
5 Fehlermeldungen und Behebung 5.1 Papierstau entfernen Drucker ausschalten. Entriegelung der Druckerabdeckung drücken und Druckerabdeckung öffnen. Gestautes Papier, Papierrolle und alle verbleibenden Papierreste aus dem Drucker entfernen. Beschädigtes Papier von der Papierrolle abschneiden. Papierrolle in den Drucker einlegen und die Druckerabdeckung schließen bis sie einrastet. Drucker einschalten. -
Seite 18: Fehleranzeige
5.3 Fehleranzeige Papierende Die Papiermangelanzeige erkennt zwei Zustände: wenig Papier und Papierende. Der erkannte Zustand wird in beiden Fällen durch die ERROR-LED signalisiert. Wird Papierende erkannt, muß eine neue Papierrolle eingelegt werden. Druckerabdeckung offen Während des Druckvorgangs darf die Druckerabdeckung nicht geöffnet werden. Bei versehentlichem Öffnen der Abdeckung blinkt die ERROR-LED. -
Seite 19: Zeichengröße
6 Technische Daten Artikel / Merkmal Technische Daten Zeilen Thermodrucker Druckverfahren Druckbreite 48 mm / 384 Punkte 8x8 Punkte / mm (203dpi) Punktdichte 80 mm / s (maximal, Druckintensität = standard) Druckgeschwindigkeit Schrift A: 32 Zeichen / Zeile Zeichen je Zeile Schrift B: 42 Zeichen / Zeile Zeichengröße Schrift A: 1,50 x 3,00 mm (12 Punkte horizontal, 24 Punkte vertikal) -
Seite 20: Konformitätserklärung
6.1 Konformitätserklärung Declaration of Conformity This printer conforms to the following Standards: Low Voltage Directive 73/23/EEC, 93/68/EEC and the EMC Directive 89/336/EEC, 92/31/EEC, 93/68/EEC. LVD: EN60950 EMC: EN55022 Klasse A EN61000-3-2 EN61000-3-3 EN55024 This declaration is applied only for 230V model. 0274 Thermo-Rollendrucker •...
