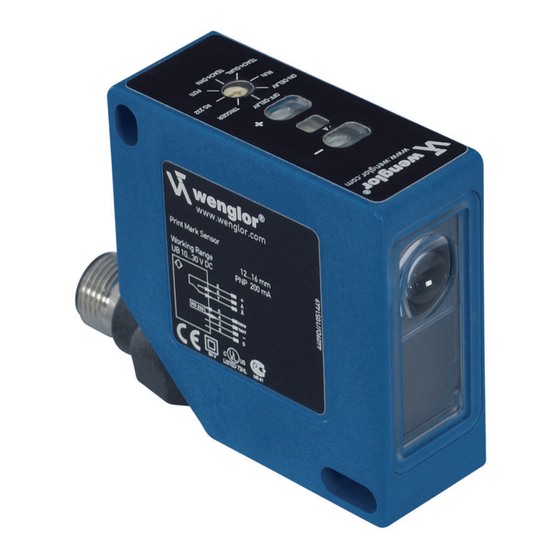

Wenglor WP02 Betriebsanleitung
Inhaltszusammenfassung für Wenglor WP02

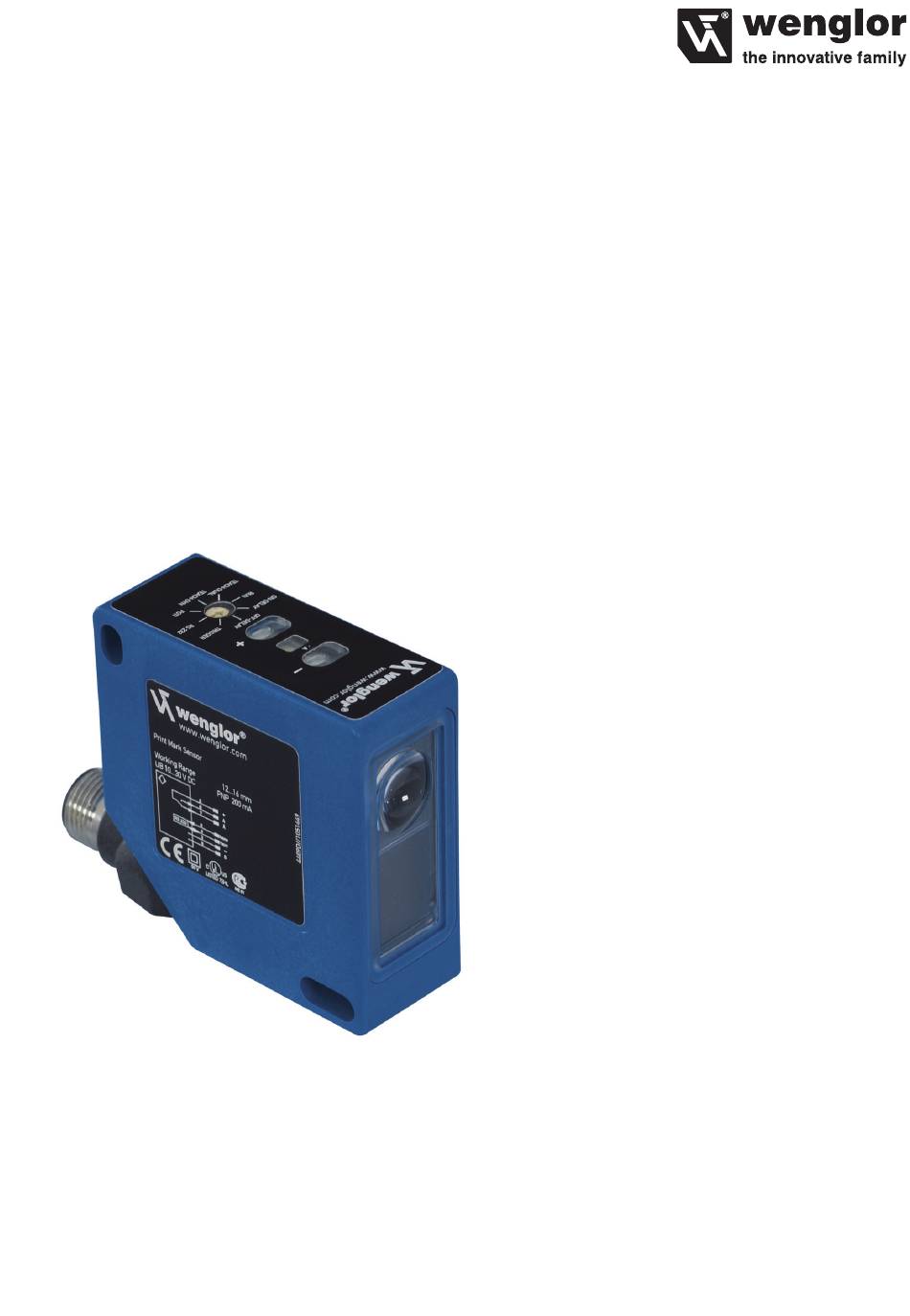

- Seite 1 WP02 WP04 Druckmarkenleser Betriebsanleitung Erhältlich nur als PDF Version Stand: 25.02.2016 wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Sicherheitshinweise EG-Konformitätserklärung Technische Daten Montagehinweise Inbetriebnahme Funktionsbeschreibung 7.1. Schaltschwelle einstellen mittels Teach-In-Funktion 7.2. Funktionskontrolle 7.3. Schaltschwelle nachjustieren mittels Potentiometerfunktion 7.4. Schaltschwelle näher zum Hintergrund legen 7.5. Verzögerungszeiten: Anzugs- und Abfallverzögerung (On-Delay und Off-Delay) 7.6. Triggerfunktion Pin 5 7.7. -
Seite 3: Bestimmungsgemäße Verwendung
• Die Montage, Inbetriebnahme und Wartung des vorliegenden Produkts sind ausschließlich durch fachkun- diges Personal auszuführen. • Eingriffe und Veränderungen am Produkt sind nicht zulässig. • Produkt bei Inbetriebnahme vor Verunreinigung schützen. • Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie 3. EG-Konformitätserklärung Die EG-Konformitätserklärung finden Sie unter www.wenglor.com im Download-Bereich des Produktes. RoHS... -
Seite 4: Technische Daten
4. Technische Daten Optisch WP02 WP04 Arbeitsbereich 12…16 mm 30…40 mm Arbeitsabstand 14 mm 35 mm Auflösung 100 Graustufen 100 Graustufen Schalt-Hysterese < 1 % < 1 % Lichtart Weißlicht Weißlicht Wellenlänge 400…700 nm 400…700 nm Lebensdauer (Tu = 25 °C) -
Seite 5: Gehäuseabmessungen
Anschlussbilder WP02PAT80 WP02NAT80 WP04PAT80 WP04NAT80 Versorgungsspannung + Schaltausgang/Schließer (NO) Schaltausgang/Öffner (NC) RxD/W RS-232 Empfangsleitung/Triggereingang TxD/T RS-232 Sendeleitung/Teacheingang Schirm – Versorgungsspannung 0 V nicht angeschlossen Gehäuseabmessungen 1 = optische Achse... -
Seite 6: Bedienfeld
= Teachen Dynamisch POTI = Poti-Funktion = Run-Funktion = Drehwahlschalter Ý Ergänzende Produkte (siehe Katalog) wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. passende Befestigungstechnik-Nr. passende Anschlusstechnik-Nr. Schnittstellenadapter S232W3 Schutzgehäuse ZSV-0x-01 Schutzgehäuse Set ZSP-NN-02 5. Montagehinweise Beim Betrieb der Sensoren sind die entsprechenden elektrischen sowie mechanischen Vorschriften, Normen und Sicherheitsregeln zu beachten. -
Seite 7: Inbetriebnahme
6. Inbetriebnahme Sensor an die Spannungsversorgung (10…30 V DC) anschließen. 7. Funktionsbeschreibung 7.1. Schaltschwelle einstellen mittels Teach-In-Funktion Aufgrund der verwendeten Teach-In-Technologie errechnet der Sensor per Knopfdruck oder Steuersignal aus den augenblicklich erfassten Werten die zukünftigen Einstellwerte automatisch und speichert diese ab. Zweipunkt-Teachen Der Sensor wird auf zwei Grauwerte, den Grauwert der zu erkennenden Marke und den Grauwert des Hinter- grundes geteacht. -
Seite 8: Dynamisch Teachen
Dynamisch Teachen Bei dieser Funktion werden alle Grauwerte des Hintergrundes und der Marke ständig aufgezeichnet. Aus diesen Werten wird die optimale Schaltschwelle errechnet. Für Anwendungen, bei denen sich das Tastgut ständig mit konstanter Geschwindigkeit bewegt und im Produk- tionsprozess nicht angehalten werden kann. Beispiel 1 Erkennen von Verbindungsklebestreifen auf nicht bedrucktem Verpackungsmaterial, das endlos zugeführt wird: zu Beginn des Teachmodus muss der Lichtfleck auf dem Hintergrund positioniert sein. -
Seite 9: Extern Dynamisch Teachen
Zweiten Grauwert teachen: • Lichtfleck des Sensors auf Hintergrund positionieren • 10…30 V für mindestens 0,3 s auf externen Teacheingang T (Pin 4) legen • Spannung am Teacheingang T (Pin 4) entfernen è Schaltschwelle wird berechnet und abgespeichert è Minus-Tasten-LED hört auf zu blinken •... -
Seite 10: Schaltschwelle Nachjustieren Mittels Potentiometerfunktion
7.3. Schaltschwelle nachjustieren mittels Potentiometerfunktion Mit einem Tastenpotentiometer kann manuell die Schaltschwelle nachjustiert werden. Die LEDs der Plus- und Minus-Taste funktionieren als Lichtwaage und zeigen an, in welchem Grauwertbereich die eingestellte Schalt- schwelle liegt. Leuchtet zum Beispiel die Minus-Tasten-LED heller als die Plus-Tasten-LED, liegt die Schalt- schwelle bei einem dunkleren Grauwert. -
Seite 11: Triggerfunktion Pin
Anzugsverzögerung (On-Delay) einstellen • Drehwahlschalter Ý auf On-Delay è Anzeige der aktuellen Anzugsverzögerung, siehe Tabelle 1 • Plus-Taste kurz drücken è Verzögerungszeit wird verlängert • Minus-Taste kurz drücken è Verzögerungszeit wird verkürzt • Drehwahlschalter Ý auf RUN Abfallverzögerung (Off-Delay) einstellen •... -
Seite 12: Auslieferungszustand Aller Sensoreinstellungen Wiederherstellen
7.7. Auslieferungszustand aller Sensoreinstellungen wiederherstellen Die Sensoreinstellungen können in den ursprünglichen Zustand, wie bei Auslieferung, zurückversetzt werden. • Drehwahlschalter Ý auf RS232 • Plus-Taste und Minus-Taste gleichzeitig drücken è Beide Tasten-LEDs beginnen zu blinken è Nach ca. 5 Sekunden hört das Blinken auf •... -
Seite 13: Einstellungen Über Schnittstelle
• 9-poligen SUB-D-Stecker am PC an der seriellen Schnittstelle anschließen • Stromversorgung einschalten Sensor S232W3 Stromversorgung Ausgänge RS-232 Anschluss des wenglor Sensors ® PC, Steuerung an einen PC oder Steuerung Das Schnittstellenprotokoll des WP02/WP04 können Sie als PDF-Dokument auf unserer Homepage www.wenglor.com herunterladen. -
Seite 14: Wartungshinweise
• Verwenden Sie zur Reinigung des Sensors keine Lösungsmittel oder Reiniger, die das Gerät beschädigen könnten. 10. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung.
