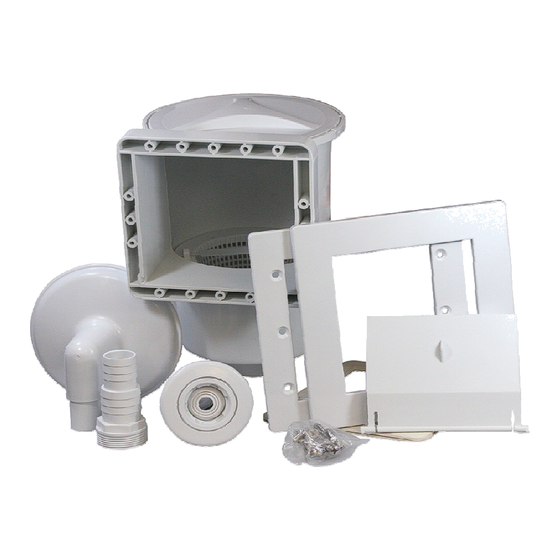

LIEFERUMFANG
1 x Skimmergehäuse (1)
9
13
1 x Skimmerdeckel (2)
1 x Bodenreinigeranschlußplatte (3)
12
8a/b
1 x Klemmflansch (4)
8a
1 x Doppeldichtung (5)
6
1 x Einlaufdüse (6)
1
11
2 x Schlauchtülle (7)
8b
1 x Skimmerkorb (9)
4
10 x Flanschschrauben (8a)
10
2 x Fixierungsschrauben (8b)
7
1 x Winterverschlußkappe für Einlauf-
düse inkl. Schlüssel und Dichtung (10)
1 x Stanzstift (11)
5
1 x Skimmerklappe (12)
1 x Teflonband (13)
3
2
Werbung
Inhaltszusammenfassung für ChemoformGroup Einbauskimmer
- Seite 1 LIEFERUMFANG 1 x Skimmergehäuse (1) 1 x Skimmerdeckel (2) 1 x Bodenreinigeranschlußplatte (3) 8a/b 1 x Klemmflansch (4) 1 x Doppeldichtung (5) 1 x Einlaufdüse (6) 2 x Schlauchtülle (7) 1 x Skimmerkorb (9) 10 x Flanschschrauben (8a) 2 x Fixierungsschrauben (8b) 1 x Winterverschlußkappe für Einlauf- düse inkl.
- Seite 2 EINBAU DER EINLAUFDÜSE Wasser bis unterhalb der Einlaufdüse einfüllen, Alle Schraubverbindungen müssen so dass die Auskleidung in dem Pool richtig sitzt mit Teflonband abgedichtet werden. Eine Dichtung auf die Einlaufdüse setzen und diese von innen Dann von außen einen Kreuzschnitt in die Folie schneiden gegen die Folie durch das gestanzte Loch drücken Anschließend die Düse durch das Loch schieben, Die zweite Dichtung von außen aufsetzen und dann...
- Seite 3 EINBAU DES EINBAUSKIMMERS Die Doppeldichtung in die Skimmeröffnung einlegen Danach den Skimmerkörper von innen mit den bei den Fixierungsschrauben befestigen Den Skimmer mit Hilfe des Klemmflansches von innen Mit einem Teppichmesser die Folie aus der mit den Flanschschrauben über Kreuz befestigen Skimmeröffnung ausschneiden Jetzt kann die Skimmerklappe eingesetzt werden Die Schlauchtülle mit Teflonband abdichten und von unten...
- Seite 4 ANSCHLUSS EINES SAUGERS Den Schwimmbadschlauch des Saugers an die Anschlußplatte anschließen. Die Anschlußplatte mit dem Schlauch vor die Einlaufdüse halten, so dass sich der Schlauch komplett mit Wasser befüllt und keine Luft mehr beinhaltet Nachdem der Schlauch komplett befüllt ist, die Anschlußplatte durch die Skimmeröffnung über die Skimmerklappe stecken.
