Allgemeine Beschreibung
Die Shure UA874 ist eine logarithmisch periodische Richtantenne zur
Erzielung eines verbesserten Empfangs. Ein integrierter Verstärker und vier
Gain-Einstellungen gleichen unterschiedlich starke Signalverluste des
Koaxialkabels aus. Die UA874 kann auf einem Mikrofonstativ angebracht
werden, von der Decke herab hängen oder mit dem integrierten schwenkbaren
Stativhalter an einer Wand befestigt werden.
Technische Eigenschaften
• Rauscharmer Signalverstärker kompensiert die Dämpfung im Koaxialka-
bel

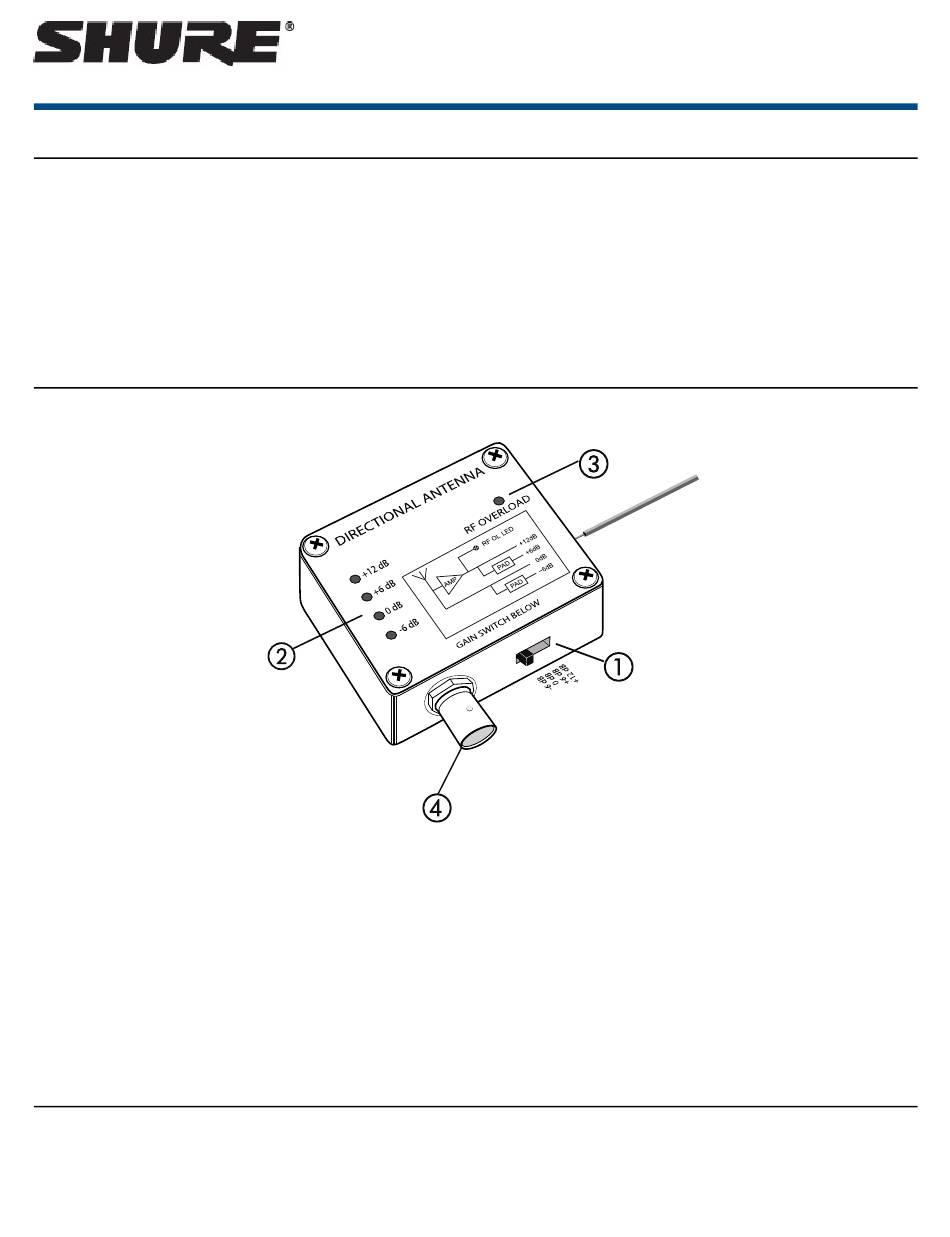

Schnittstelle
① Eingangsempfindlichkeit (Gain)
Die Eingangsempfindlichkeit (Gain) mit vier Positionen einstellen, um den berechneten Kabelverlust, basierend auf Länge und Typ des Kabels, auszugleichen.
Vorsicht: Beim Ändern der Gain-Einstellung kann ein kleiner HF-Abfall vorkommen.
② Gain-Modus-LED
Zeigt die jeweilige Einstellung der Eingangsempfindlichkeit (Gain) an.
③ HF-Übersteuerungs-LED
Zeigt ein starkes HF-Signal an, das den Antennenverstärker übersteuert, was in Verzerrung oder schlechter Leistung resultiert. Den Abstand zwischen der Antenne
und dem Sender vergrößern oder die Antennen-Gain-Einstellung niedriger einstellen.
HINWEIS: Die HF-Übersteuerungs-LED funktioniert nicht bei passiven Gain-Einstellungen (−6 dB oder 0 dB).
④ BNC-Anschluss
Mit einem Empfänger oder Antennencombiner mit HF-Eingängen, die einen Ruhestrom von 10 bis 15 V bereitstellen, verbinden.
Installationsanleitung
1. Einen Ort für die Montage der Antenne auswählen und dabei die Anleitun-
gen zur Verkabelung und Antennenplatzierung beachten.
©2017 Shure Incorporated
• Kompatibel mit Shure-Drahtlosempfängern und Antennensplittersystemen,
die eine Vorspannung von 10–15 V (Gleichspannung) bereitstellen
• Durch das integrierte Gewinde lässt sich die Antenne einfach auf einem
Mikrofonstativ anbringen.
• Eingangsempfindlichkeit (Gain)-Schalter mit vier Stellungen
• Shure-Qualität, -Robustheit und -Zuverlässigkeit
Hinweis: Die Antenne funktioniert nicht ohne Vorspannung von 10-15 V
Gleichspannung. Die Versorgungsspannung ist auch bei („passiven") Gain-
Einstellungen von -6 dB und 0 dB erforderlich.
2. Antenne auf einem Mikrofonstativ anbringen oder mittels der Befesti-
gungslöcher von der Decke herabhängen lassen.
UA874V
Aktive Richtantenne
