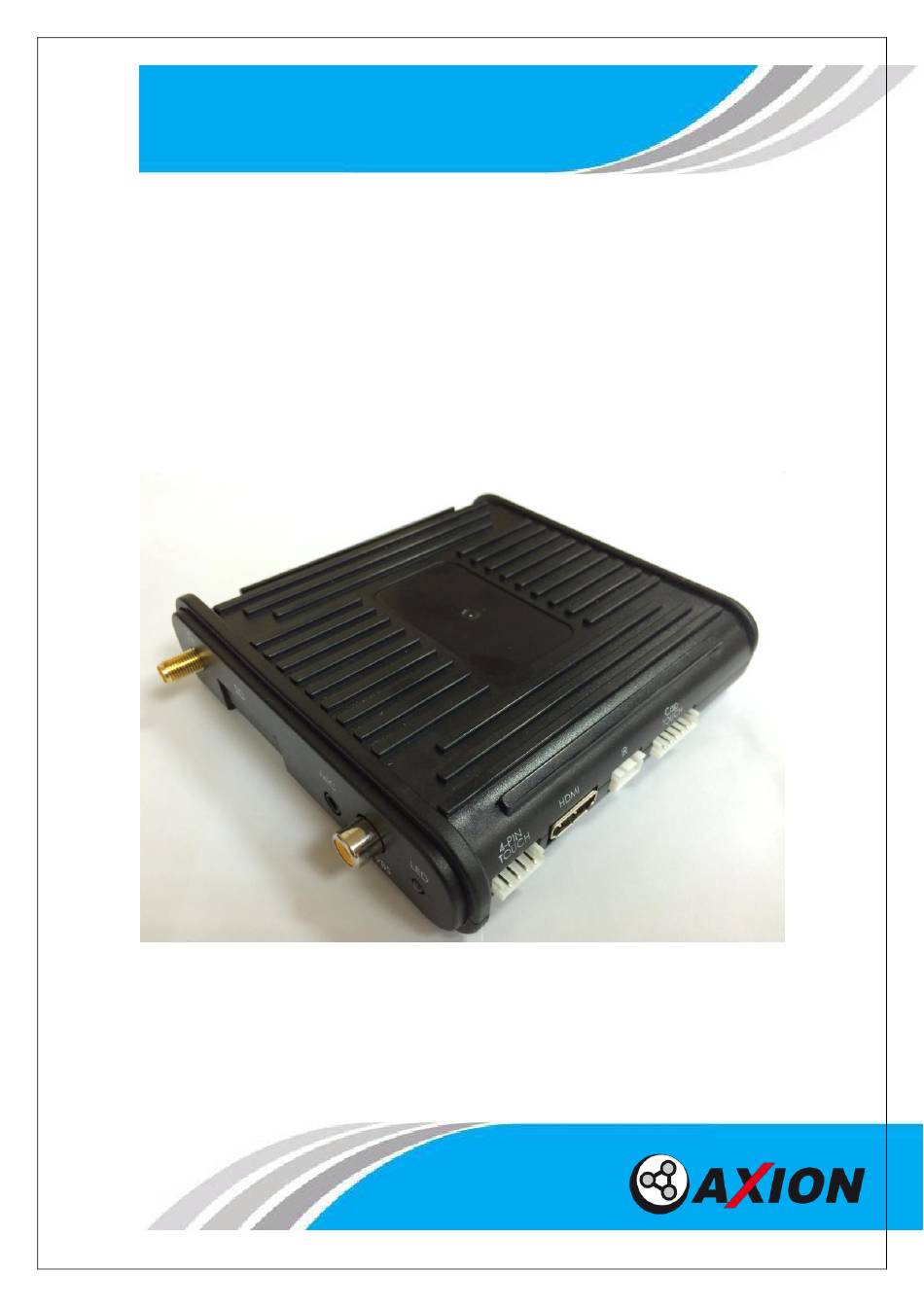

ANV 2016 CE Navigation Box Hauptmenü I ________________________________________ 3 Anpassungen (RGB / CVBS / HDMI) _____________________ 5 Panel (Auswahl für Touch Display)________________________________11 Auflösungseinstellungen für ideale Bilddarstellung _________ 11 Kalibrierung für Touch Monitor _________________________ 14 System: Auto Run Navigation Ein/Ass ___________________ 14...
Seite 3
Zeit ______________________________________________ 31 Cursor (Mauszeiger anpassen) ________________________ 31 Power Mode (Einschaltmodus ändern) ___________________ 32 UART: angeschlossenes Zubehör konfigurieren ___________ 33 Info.: check OS and firmware version of ANV 2016 CE ______ 33 Installation _________________________________________ 34 Definition______________________________________________ ___37 Zurücksetzen der ANV 2016 CE mit LCD93.INF_______________________41...
ANV 2016 CE Navigation Box Hauptmenü I Navigation HB, HS, VB anpassen Auswahl des Panel Modells vorherige Seite...
Seite 5
ANV 2016 CE Navigation Box Auflösung anpassen Kalibrierung des Touch Screens Systemeinstellungen zur nächsten Seite...
Seite 6
ANV 2016 CE Navigation Box Anpassungen Eingabe Code: 7777...
Seite 7
ANV 2016 CE Navigation Box 1. RGB Anpassung: H-Balance—horizontale Balance des RGB Bildes H-Size—horizontale Größe des RGB Bildes V-Balance—vertikale Balance des RGB Bildes...
Seite 8
Falls das Bild nicht mittig oder der Rand nicht sichtbar ist, passen Sie das entsprechend an bis das vollständige Bild sichtbar ist. P.S.: Falls Sie falsche Einstellungen vorgenommen haben, können Sie die ANV 2016 CE einfach durch Neustart zurücksetzen, solange Sie nicht über “Save” speichern. 2. CVBS Anpassungen Bitte wählen Sie das korrekte CVBS Protokoll entsprechend...
Seite 9
Falls das Bild nicht mittig oder der Rand nicht sichtbar ist, passen Sie das entsprechend an bis das vollständige Bild sichtbar ist. P.S.: Falls Sie falsche Einstellungen vorgenommen haben, können Sie die ANV 2016 CE einfach durch Neustart zurücksetzen, solange Sie nicht über “Save” speichern. 3. HDMI Anpassungen...
Seite 10
ANV 2016 CE Navigation Box Bitte wählen Sie die passende HDMI Einstellung...
Seite 11
ANV 2016 CE Navigation Box P.S.: Falls Sie falsche Einstellungen vorgenommen haben, können Sie die ANV 2016 CE einfach durch Neustart zurücksetzen, solange Sie nicht über “Save” speichern. Panel, Eingabe Code: 7777 Wählen Sie das passende Panel Modell passend zu Ihrem...
Seite 12
ANV 2016 CE Navigation Box Fahrzeugmonitor um Touch Kontrolle und Bildwiedergabe zu ermöglichen. Auflösung, Eingabe Code: 7777...
ANV 2016 CE Navigation Box Erste Ebene: Wählen Sie die passende Auflösung und klicken Sie “OK”: Zweite Ebene: Wählen Sie die passende Auflösung zum Panel und kicken Sie “OK” noch einmal, um die Einstellungen zu speichern.
Seite 14
ANV 2016 CE Navigation Box “640x420” Falls die Auflösung Ihres Kenwood Panels ist, “640x480” Wählen Sie...
Seite 16
ANV 2016 CE Navigation Box Kalibrierung Kalibrieren Sie das Touch-Bedienfeld um eine korrekte Bedienung sicherzustellen. Berühren Sie das eingeblendete Kreuz in der Mitte des Bildschirms. Das Kreuz bewegt sich nach jeder Berührung automatisch zu einer anderen Ecke auf dem Bildschirm. Haben Sie alle 4 Ecken berührt, verschwindet das Kreuz und Sie können die Kalibrierung mit „EXIT“...
Seite 17
ANV 2016 CE Navigation Box 2. Schritte zum Ändern des Pfades der Navigationssoftware: Als erstes legen Sie die Datei auf einer SD-Karte ab, legen diese in die ANV 2016 EU ein und klicken auf das Icon “System” “Navi Path”...
Seite 18
ANV 2016 CE Navigation Box Laufwerk “SDMMC Disk” auswählen Ordner auswählen in welchem sich die “.exe” Datei der Navigation befindet...
Seite 19
ANV 2016 CE Navigation Box Kompletter Pfad der Navigation...
Seite 20
ANV 2016 CE Navigation Box Sichern Anmerkung: der voreingestellte Pfad der Navigationssoftware lautet: \SDMMC DISK\WP_NAVI\NAVI\WP_NAVI.EXE 3. Firmware aktualisieren: Speichern Sie die Firmware-Datei auf einer SD-Karte legen Sie die Karte in das Gerät ein. Klicken Sie dann auf „Firmware-Update“ und warten Sie, bis das Update beendet ist.
Seite 21
ANV 2016 CE Navigation Box (5) Falls RGB Monitor mit den Einstellungen der Navi-Box übereinstimmt, sehen Sie den Fortschritt des Updates auf dem RGB Monitor, falls Sie nicht erkennen können, sehen Sie, dass das LED 2 Sekunden nach der Stromzufuhr aufleuchtet. Sie müssen dann ca.
Seite 22
ANV 2016 CE Navigation Box Anklicken, um den richtigen Pfad für das Update auszuwählen Laufwerk SDMMC Disk auswählen Wählen Sie die Datei mit der Endung “.bin”...
Seite 23
ANV 2016 CE Navigation Box Bestätigen Sie “UPDATE;” und warten Sie bis der Zähler“100” erreicht hat und “Updated Successful.” angezeigt wird. 4. Ändern des Logos: “Update Logo” Hier kann das Startbild geändert werden. Zum Ändern des Startbildes gehen Sie wie folgt vor: a.
Stecken Sie die Karte mit den Bildern in den SD-Kartenschacht und klicken Sie “UPDATE”. Jetzt warden die BIlder geladen, anschließend können Sie das Menü über “EXIT” verlassen. Die ANV 2016 CE muss jetzt neu gestartet werden. 5. Navi Mute Ein / Aus Bei Navigationsansagen werden alle anderen Tonausgaben stumm...
Seite 25
ANV 2016 CE Navigation Box 6. Schnellzugriff für Menü Ein: Falls “Shortcut to Menu On” ausgewählt ist, können Sie im Navigationsmodus, ohne die Navigation beenden zu müssen, das Menü aufrufen. Dazu berühren Sie für min. 2 Sekunden das Touch Display im rechten unteren Eck. Mit Bestätigen der Navi-Taste kehren Sie wieder zur Navigation zurück.
ANV 2016 CE Navigation Box Windows Explorer öffnen Extra Video-Eingang oder Digital TV Zugang (optional) Rückfahrkamera Zugang (optional) zur vorherigen Seite 3G Gerät (optional) Einstellungen für Wireless (optional) Browserauswahl für das Internet (optional) zur nächsten Seite...
ANV 2016 CE Navigation Box 3G Gerät (optional) Nutzen Sie die Tastatur um die erforderlichen Daten einzugeben Wireless Klicken Sie hier um eine neues Wireless Netzwerk hinzu zufügen...
Seite 31
ANV 2016 CE Navigation Box Nutzen Sie die Tastatur um die erforderlichen Daten einzugeben und drücken Sie “OK” zum Speichern Nach Anlage des neuen Wireless Netzwerks, wählen Sie das gewünschte Netzwerk und verbinden Sie über “Connect.”...
Seite 32
ANV 2016 CE Navigation Box Wählen Sie den Browser aus, mit dem Sie im Internet surfen möchten. Hauptmenü III...
Seite 33
ANV 2016 CE Navigation Box Uhrzeit und Datum Mauszeiger anpassen Power Mode, Einschaltmodus der ANV 2016 CE ändern zur vorherigen Seite UART Anschluss Anzeige der Systeminforamtionen zur nächsten Seite...
Seite 34
ANV 2016 CE Navigation Box Uhrzeit und Datum Auswahl der Zeitzone, des Datums und der Uhrzeit Mauszeiger anpassen...
Seite 35
Nach Auswahl “Cursor hide” benötigen Sie die “LCD92.INF” Datei der SD-Karte um den Mauszeiger wieder anzuzeigen Drücken Sie “+” und “-” um festzulegen, nach wie Power Mode vielen Sekunden der Einschaltmodus der ANV 2016 CE ändern: Mauszeiger bei Nichtnutzung verschwinden soll...
Seite 36
In diesem Modus startet die ANV 2016 CE im selben Modus, in dem sie zuletzt ausgeschaltet wurde. P.S.: In diesem Modus wird die ANV 2016 Ce in Stand By geschaltet, wodurch auch im ausgeschaltetem Zustand etwas Strom benötigt wird. Suspend 2 Mode: TBD...
Seite 37
Info. Anzeige von Systeminforamtionen wie Firmware und Betriebssystem. Installation Wenn Ihr Monitor über einen RGB/CVBS Eingang für externe Navigation verfügt, können Sie die ANV 2016 CE installieren. Die folgenden Abbildungen dienen als Leitfaden für die Installation der ANV 2016 CE.
Seite 41
ANV 2016 CE Navigation Box 4 Pin-Touch Port (resistive Touch): Cap Touch Port (capacitive Touch):...
Seite 42
ANV 2016 CE Navigation Box 9-Pin RGB: 8-Pin Data...
Seite 43
ANV 2016 CE Navigation Box 6-Pin UART: Wie Sie das Gerät in Ihr Fahrzeug einbauen: 1. Stecken Sie die SD-Karte mit der Navigationssoftware in Gerät. 2. Verbinden Sie das Anschlusskabel mit der “DC IN”-Buchse am Gerät; verbinden Sie ACC mit Zündungsplus (Kl. 15), BAT mit Dauerplus (Kl. 30), GND mit Masse (Kl.
Seite 44
2. Legen Sie die Datei auf einer formatierten 2G SanDisk SD Karte ab 3. Legen Sie die Karte in die ANV 2016 CE ein und starten Sie diese 3 bis 5 mal Anmerkung: Falls nicht auf dem Monitor erscheint, warten Sie für ca. 30 Sekunden und starten Sie die ANV 2016 CE erneut.
Seite 45
ANV 2016 CE Navigation Box LCD93.inf file: Wählen Sie die Auflösung und sichern Sie.
