Montageanleitung Karussell „ambio"
Artikel-Nr. 51 4020 401
Fundamentanker
Legende
Beton
Legende
Concrete
Beton
Füllmaterial
Concrete
Filling
Füllmaterial
Erde
Filling
Ground
Erde
Ground

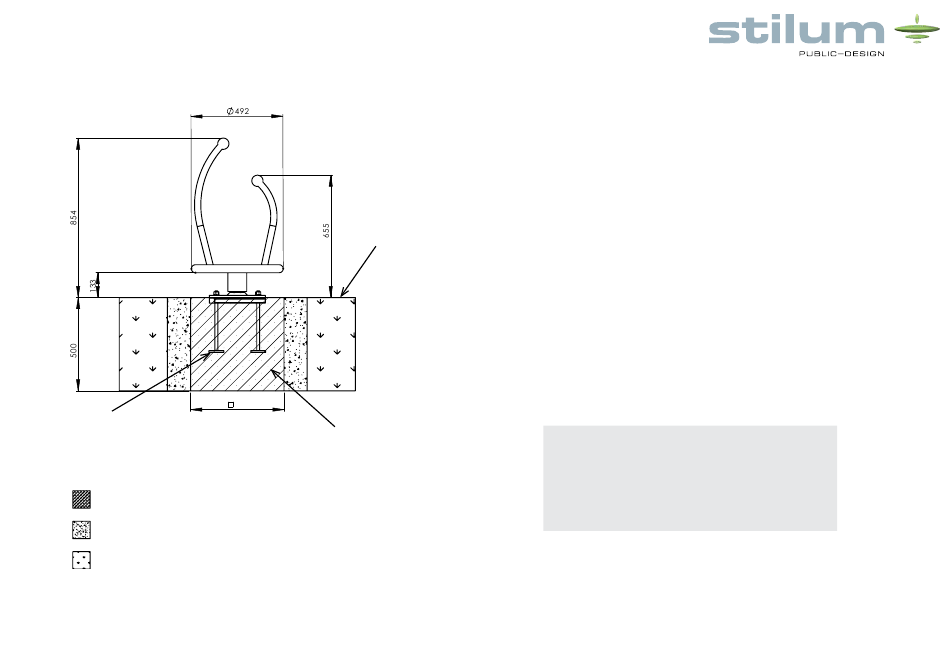

Skizze 2: Seitenansicht mit Vermaßung „ambio"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Spielebene
500
500
Fundament
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Sicherheitsfreiraums (s. Skizze 3: Ø 3500 mm).
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für Fundament nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Drehscheibe wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
4. Betonfundament gem. Skizze 2 (LxBxH 500 x 500 x 500mm) mit mittig einge-
brachter, horizontaler Bewehrung erstellen. Dabei den mitgelieferten Funda-
mentanker so mit dem Fundament vergießen, dass der obere Winkelrahmen
waagrecht liegt und bündig mit der Fundamentoberfläche abschließt.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Je 4 Bügel Ø 8 mm längs und quer
Zuschnitt
Betonüberdeckung h´= 3 cm
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
Zuschnitt
Werkstoff
DIN 2768 - mH
Betongüte C 20/25 - C 25/30
Reihe 2
Name
Datum
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
Mattheis
23.08.16
Reihe 2
Gepr.
Rev
Änderung
Datum
Name
Gewerbegebiet Larsheck
56271 Kleinmaischeid
Rev
Änderung
Datum
Name
Deutschland
Werkstoff
Gewicht
37.09
Maßstab
Benennung
Name
Datum
Fundamentplan
Gez.
Gewicht
Mattheis
37.09
23.08.16
Maßstab
1:10
Gepr.
Benennung
Projekt
Fundamentplan
Ambio
Zeichnungsnummer
Projekt
0201-00-00
Ambio
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
Zeichnungsnummer
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Blatt
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
0201-00-00
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
1:10
Blatt
1
A3
Stand: 10.01.2019 S. 2
