Bedienung
Anbringen der Fasmaschine am Rohr
Öffnen Sie die Greifereinheit der Rohranfasmaschine
durch Betätigen der Einstellkurbel an der Rückseite der
Maschine (Abb. D/1) so weit, bis die Größe der Öffnung
dem Durchmesser des Rohrs entspricht. Positionieren Sie
die Rohranfasmaschine auf der Oberseite des Rohres, so
dass das Referenzlager (Abb. A/7) das Ende des Rohres
berührt. Befestigen Sie die Rohranfasmaschine am
Rohr, indem Sie die Einstellkurbel des Greifers solange
drehen, bis dieser fest auf dem Rohr sitzt (Abb. D/2).
Halten Sie das Rohr ruhig und achten Sie darauf, dass
sich die Rohranfasmaschine frei in Laufrichtung bewegen
kann. Aus Sicherheitsgründen ist sicherzustellen, dass
das Kabel der Rohranfasmaschine locker hängt. Die
Rohranfasmaschine ist nun betriebsbereit.
Annähern an die Rohrwand
Halten Sie den Bedienergriff (Abb. A/10) mit Ihrer
rechten Hand gut fest und stellen Sie ihren linken
Fuß auf die Oberseite des Rohrs, etwa 40 cm von
der Rohranfasmaschine entfernt. Drehen Sie die
Rohranfasmaschine, bis sie ganz leicht nach vorne
geneigt ist (Abb. H). Um den Motor zu starten, öffnen Sie
den Verriegelungshebel des Netzschalters (Abb. E/1) und
drücken Sie den Netzschalter ganz nach unten (Abb. E/2).
Bevor Sie beginnen, warten Sie, bis der Schneidkopf die
volle Geschwindigkeit erreicht hat. Nähern Sie sich der
Rohrwand, indem Sie den Bedienergriff (Abb. A/10) nach
unten drücken, bis die gelbe Markierung der UNLOCK-
Taste (Abb. A/1) verschwindet. Jetzt kann der Schneidkopf
(Abb. A/12) gegen das Rohr bewegt werden, indem die
Einstellschraube (GELB) gedreht wird(Abb. A/11). Durch
das Drehen der Stellschraube im Uhrzeigersinn (Abb. F)
bewegt sich der Schneidkopf in Richtung Rohr (ca. 1 mm/
Drehung). Drehen Sie die die Einstellschraube, bis das
Sägeblatt das Rohr berührt (diesen Punkt kann man hören
und fühlen). Lassen Sie den Motor dabei laufen.
Anfasen des Rohrs
Lassen Sie den Motor die ganze Zeit laufen und drehen
Sie die Einstellschraube noch weitere 2-4 Drehungen im
Uhrzeigersinn. Beginnen Sie mit dem Anfasen, indem Sie
die Maschine nach vorne führen und dabei das Rohr mit
Ihrem linken Fuß halten (Abb. H/3). Danach lassen Sie
das Rohr los und drehen die Rohranfasmaschine nach
hinten, wodurch das Rohr folgen wird (Abb. J). Um eine
neue Vorwärtsbewegung zu starten, führen Sie etwa 1/6
(Abb. K) des Rohrumfangs kontinuierlich nach vorn zu.
Wiederholen Sie den Vorgang, bis eine gleichmäßige
Abschrägung um das ganze Rohr entstanden ist.
Wenn mehr Abschrägung benötigt wird, wiederholen
Sie das zuvor beschriebene Verfahren. HINWEIS! Eine
Drehung der Einstellschraube bewegt den Schneidkopf
um etwa 1 mm.
Die Einstellschraube kann während des Abschrägens
in beide Richtungen gedreht werden, entweder um die
Abschrägung zu erhöhen (im Uhrzeigersinn) oder um
sie zu verringern (gegen den Uhrzeigersinn). Der Grad
der Abschrägung kann visuell kontrolliert und auf das
gewünschte Niveau eingestellt werden.

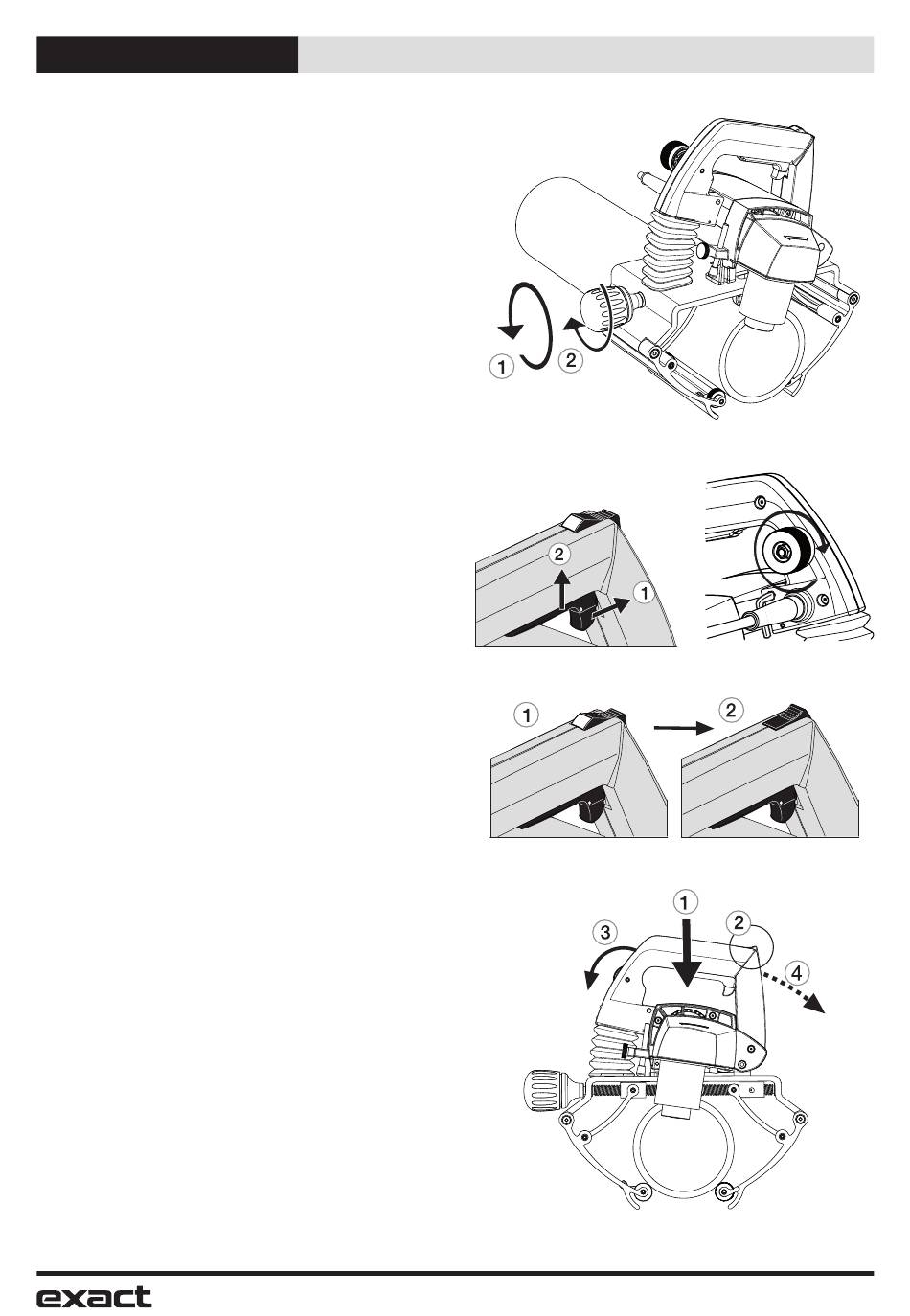

Abb. D
