colt SolTronic Funktionsbeschreibung
Inhaltszusammenfassung für colt SolTronic
-
Seite 1: Inhaltsverzeichnis
CCS 2000 SolTronic SolTronic Inhaltsverzeichnis Seite Funktionsbeschreibung Beschreibung der Anzeigen und Bedienelemente Konfiguration der Anlagenparameter Technische Daten Inbetriebnahme Anschlussplan Anhang © COLT International Holdings AG 2004 Stand 06.04... -
Seite 2: Funktionsbeschreibung
* Steuerung der Motoren im externen Handbetrieb. Über angeschlossenen Raumsteuertaster (Option) werden die Motoren so lange auf bzw. zu gefahren, wie ein Signal am entsprechenden Eingang der SolTronic anliegt. Wird kein Taster mehr betätigt, dann wird die Position der Sonnenschutzanlage für 90 Minuten beibehalten, bevor eine Rückkehr in den Automatikbetrieb erfolgt. -

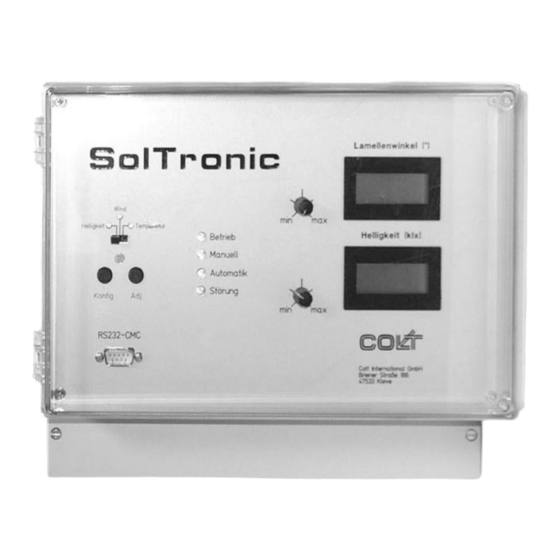

Seite 3: Beschreibung Der Anzeigen Und Bedienelemente
Ein blinken dieser Leuchtdioden zeigt einen aktiven Referenzlauf, Eichlauf, Motorschutz (ED) oder eine Zwangsstellung an (Ende abwarten). Bedientasten, Auswahlschalter und -anzeigen für Konfigurations-Modus (siehe Seite 4) RS232-CMC Serielle Schnittstelle als Serviceport für COLT Fachpersonal © COLT International Holdings AG 2004 Stand 06.04... -
Seite 4: Konfiguration Der Anlagenparameter
3.) Adjust-Taste betätigen und ebenfalls gedrückt halten. 4.) Am oberen Potentiometer gewünschte Sturmstellung einstellen (obere Anzeige). 5.) Am unteren Potentiometer gewünschten Windschaltpunkt einstellen (untere Anzeige). 6.) Adjust-Taste loslassen, danach 7.) Konfig-Taste loslassen. © COLT International Holdings AG 2004 Stand 06.04... -
Seite 5: Technische Daten
BxHxT 300x200x150mm Inbetriebnahme Die SolTronic muß mittels PC (Laptop/Notebook) und beiliegender CD in Betrieb genommen werden. Zusätzlich erforderlich sind die Gebäude- und geographischen Ortsdaten. SolTronic (RS232) mit beiliegendem seriellen Datenkabel mit dem PC (COM Port) verbinden. Nach Einlegen der CD startet die Inbetriebnahme-Software automatisch und muß dann Schritt für Schritt abgearbeitet werden (eventuell COM Port einstellen). - Seite 6 4...20mA D = D„mmerung werden. L = Tageslicht Achtung: Vor dem Einschalten Drehrichtung und Fahrweg der Motore kontrollieren,da automatischer Referenzlauf erfolgt ! 25.04.2006 3nderung Name Datum Zeichnungsnr.: Anschluáplan Klemmleiste Bearb. Soltronic SolTronic Gepr. Auftragsnr. Norm Colt International Holdings AG 2004...
- Seite 7 Soltronic 'N' br cken! 1 = N 2 = L/cl. Einspeisung 3 = L/op. 230V/50Hz und op./cl.-Signal PE= PE statt Motor 4 der Soltronic mit 5-adr.Kabel entnehmen. Auf geleichen Stromkreis achten ! Motor 1 Motor 2 Motor 3 Motor 4...
