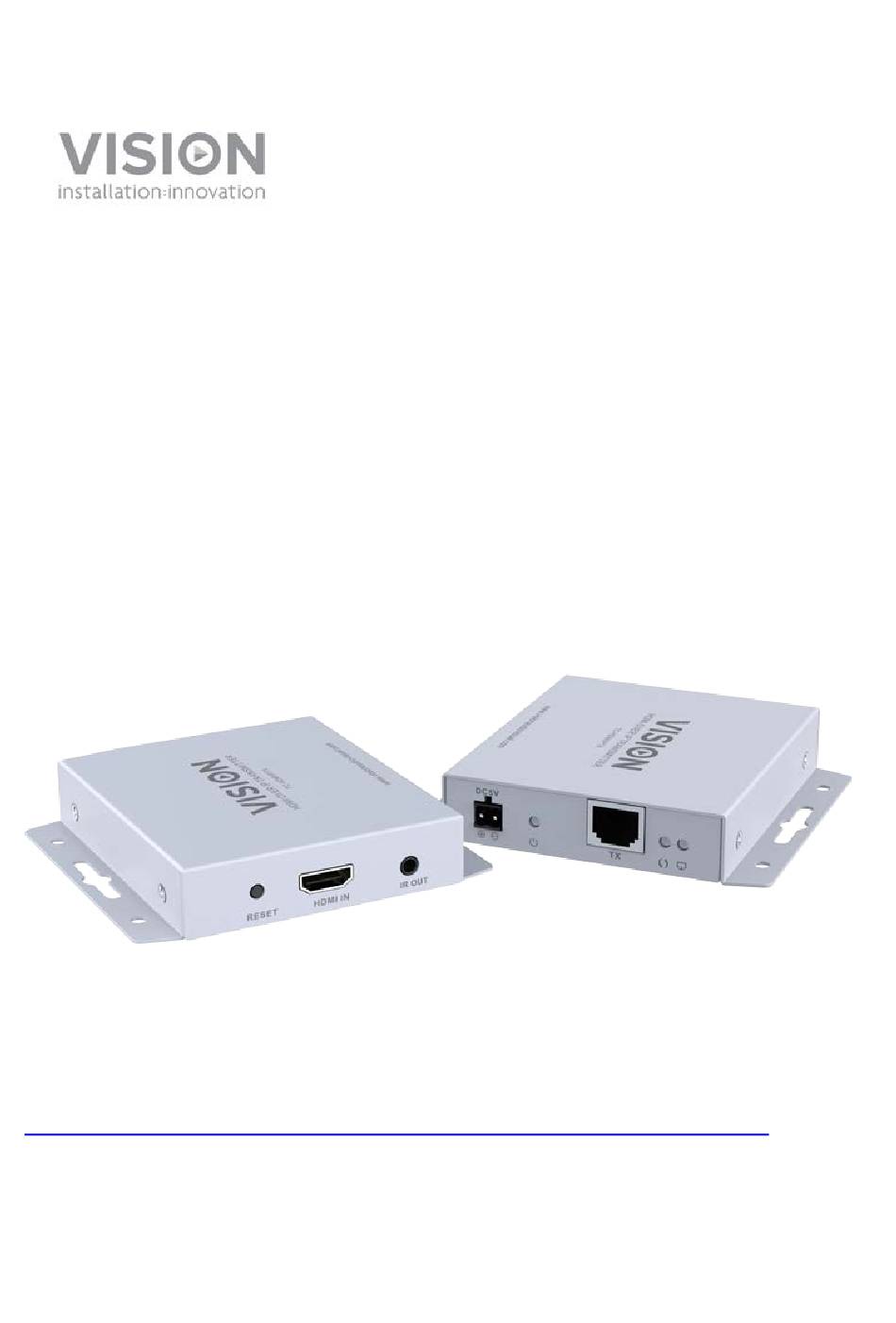

- Seite 1 TECHCONNECT TC-HDMIIP BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect-de/tc-hdmiip/ TC-HDMIIP_manual_de.doc...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. - Seite 3 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
- Seite 4 ÜBERSICHT Dieses Produkt wandelt das HDMI-Signal in ein natives Ethernet-Signal um und ermöglicht dem Signal, über ein normales LAN-Netzwerk geroutet zu werden. Es verlängert die Bild- und Audio- Signale. SENDER 5 V 2 A Netzeingang Netz-LED (erfordert eine externe Stromversorgung auf beiden Seiten, funktioniert nicht mit PoE) CAT5e/6-Ausgang Datenübertragungs-LED...
- Seite 5 EMPFÄNGER 5 V 2 A Netzeingang Netz-LED (erfordert eine externe Stromversorgung auf beiden Seiten, funktioniert nicht mit PoE) CAT5e/6-Eingang Datenübertragungs-LED (langsames Blinken zeigt an, dass die Verbindung hergestellt wird, langsames Blinken bedeutet Datenübertragung) Verbindungs-LED (wenn sie nicht leuchtet, das Ethernet-Kabel prüfen) Rücksetztaste HDMI-Ausgang zu Display IR-Blaster 3,5 mm Miniklinke...
-
Seite 6: Installation
INSTALLATION Sender und Empfänger werden per Plug and Play angeschlossen. Die Diagnose erfolgt über die Statusleuchten an den Geräten. Für dieses Produkt ist keine Online-Geräteverwaltung verfügbar. 1.1 DIREKT VERBINDEN. Verwenden Sie CAT6-Kabel mit einer Maximallänge von 120 Metern. Mit einem hochwertigen Kabel sind bis zu 150 Meter möglich. VERBINDEN ÜBER NETZWERK. - Seite 7 1.3 VERBINDEN ÜBER NETZWERK – MULTICASTING (VERTEILUNG). Alle Empfänger zeigen dasselbe Bild und Audio an. Die maximale Anzahl an Empfängern beträgt 253. HINWEIS: Multicasting erfordert mehr Bandbreite. Vision empfiehlt daher die Verwendung eines eigenständigen Gigabit-Switches. Dabei kann es sich um einen unmanaged Switch handeln, da IGMP-Snooping NICHT aktiviert werden muss.
-
Seite 8: Fehlerbehebung
Beispiel: Schließen Sie 15 Sender an die Anschlüsse 1-15 an. • Schließen Sie 15 Empfänger an die Anschlüsse 16-30 an. • Erstellen Sie VLAN_1 und weisen Sie die Anschlüsse 1 und 16 zu. • • Erstellen Sie VLAN_2 und weisen Sie die Anschlüsse 2 und 17 usw. zu. IR-VERTEILUNG Dieses Produkt sendet das IR-Signal vom Display zurück zur Quelle. -
Seite 9: Technische Daten
TECHNISCHE DATEN SENDERABMESSUNGEN: 97 x 94 x 24 mm (Länge x Breite x Höhe) EMPFÄNGERABMESSUNGEN: siehe oben PACKMASS: 150 x 117 x 77 mm PRODUKTGEWICHT: 0,145 kg pro Set VERPACKUNGSGEWICHT: 0,35 kg pro Set KONSTRUKTIONSMATERIAL: Metall FARBE: Weiß TECHNISCHE DATEN: Latenz: 200 ms Komprimierungstyp: H.264 Standard: IEEE-568B... - Seite 10 GARANTIE: Lebenslange Rücksendung ins Werk. 2 Jahre vor Ort (nur Großbritannien) KONFORM MIT: RoHS, WEEE, CE/EMC, C-TICK, FCC TEILEBESTELLNUMMER: Sender: TC-HDMIIPTX [SAP: 4234190] Empfänger: TC-HDMIIPRX [SAP: 4235162] ERSATZNETZTEIL: TC2 P5V2A [SAP: 2940994] TC-HDMIIP_manual_de.doc...
-
Seite 11: Lebenslange Garantie Für Rücksendung Ins Werk
Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
