DOEPFER MBP25 Bedienungs- Und Einbauanleitung
Midi-basspedal-elektronik
Inhaltszusammenfassung für DOEPFER MBP25
- Seite 1 DOEPFER Midi-Basspedal-Elektronik MBP25 Bedienungs- und Einbauanleitung © 2008 by Doepfer Musikelektronik GmbH Geigerstr. 13 82166 Gräfelfing Deutschland / Germany Phone: 089 89809510 Fax: 089 89809511 Web Site: www.doepfer.de Email: vertrieb@doepfer.de...
-
Seite 2: Betriebserlaubnis / Emv-Erklärung

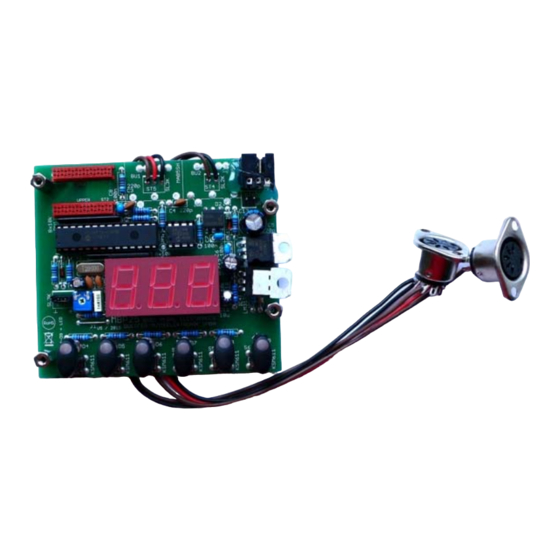

Betrieb genommen oder gar zerstört wird, entfällt sowohl die Betriebserlaubnis als auch der Garantieanspruch! Wichtige Hinweise MBP25 ist nur als fertig aufgebaute und geprüfte Platine lieferbar. Auf der Platine befinden sich 4 Löcher mit 3 mm Durchmesser zur Montage der Platine auf einer Unterlage oder Frontplatte (z.B. mit M3-Abstandsbolzen). -
Seite 3: Inhaltsverzeichnis
1. Midi-Kanal ......................... 10 2. Transponierung ......................11 3. Program Change 1....................11 4. Betriebsart (Modus)....................11 Abspeicherung ........................12 Konfigurations-Modus ......................12 Checkliste für die Fehlersuche ..................... 12 Kürzen des zweiten Basspedals ..................13 Schaltbild PD/3........................16 Bedienungsanleitung Seite 3 MBP25... -
Seite 4: Einführung
Die Elektronik kann natürlich auch mit nur einem 13-Tasten-Pedal PD/3 kombiniert werden. Das untenstehende Bild zeigt ein Beispiel, das auf der Kombination von zwei PD/3 basiert (die MBP25-Elektronik ist in dem Bild nicht zu sehen). Der Aufbau besteht aus zwei 13-Tasten-Basspedalen vom Typ PD/3, die mit der Elektronik MBP25 kombiniert werden. - Seite 5 Elektronik verbunden und können an der gewünschten Stelle des Gehäuses befestigt werden • Midi-Ausgang voll polyphon • Die am Midi-Eingang eintreffenden Daten werden zu den Daten, die MBP25 erzeugt, hinzugemischt ("gemerged") um das MBP25 z.B. einem Midi- Keyboard nachschalten zu können •...
-
Seite 6: Anschlüsse
MBP25 verfügt über kein eingebautes Netzteil, sondern wird mit einem externen Steckernetzteil betrieben. Das Netzteil ist innerhalb Europas im Lieferumfang des MBP25 enthalten. Falls MBP25 mit einem anderen Netzteil betrieben werden soll, so muss dies folgende Eigenschaften aufweisen: +7...12V unstabilisierte oder stabilisierte Gleichspannung, mindestens 250 mA, Polarität des... - Seite 7 (BU2) 7-12V/100mA und ST2 (upper) DC (BU3) Alternativer Alternativer Alternativer Anschlussfeld für Anschluss für Anschluss für Anschluss für Volumenregler Midi Out-Buchse Midi In-Buchse Netzteil (ST3) (JP4) (JP3) (JP2) Trimmpotentiometer zur Bereichs-Einstellung des an ST3 angeschlossenen Volumenreglers Bedienungsanleitung Seite 7 MBP25...
-
Seite 8: Basspedal-Anschlüsse
Sie sich bitte mit uns wegen des speziellen Kabels in Verbindung. Falls Sie MBP25 nicht mit dem Basspedal PD/3 sondern einem anderen Pedal (oder auch nur einigen Kontakten) betreiben wollen, so müssen die Kontakte in der Art des PD/3 als Diodenmatrix verschaltet werden. -
Seite 9: Anschlussfeld Für Volumen-Regler
Endanschlag der Wert Null (oder zumindest ein sehr kleiner Wert) ausgegeben wird. Die Justierung des Trimmpotis kann auch rein akustisch durch Abhören der resultierenden Lautstärke erfolgen, falls keine Möglichkeit zur Verfügung steht, die gesendeten Werte anzuzeigen. Bedienungsanleitung Seite 9 MBP25... -
Seite 10: Bedien- Und Anzeige-Elemente
Der Midi-Kanal wird sofort aktualisiert. Damit es zu keinen Notenhängern beim gleichzeitigen Spiel auf dem Basspedal kommt (Note Off wird auf einem anderen Kanal als Note On gesendet), ist eine Änderung des Midi-Kanals nur möglich, wenn keine Pedaltaste gedrückt ist. MBP25 Seite 10 Bedienungsanleitung... -
Seite 11: Transponierung
Nummer im Display angezeigt wird. Die Taste "B" arbeitet als Löschtaste (Delete) und mit "H" wird der Programmwechsel-Befehl abgesendet (Enter). In diesem Modus sendet MBP25 nur Programmwechselbefehle und es kann nicht normal gespielt werden wie im Program-Change-Modus 1 (siehe oben). -
Seite 12: Abspeicherung
Display angezeigt. Die anderen 3 Menüs haben im Konfigurationsmodus bisher keine Funktion. Nach der Einstellung des gewünschten Dynamik-Wertes schaltet man MBP25 kurz aus (ca. 10 Sekunden) und danach wieder ein, ohne eine Bedientaste gedrückt zu halten. Checkliste für die Fehlersuche Falls das MBP25 nicht auf Anhieb korrekt arbeitet, so überprüfen Sie bitte folgende... -
Seite 13: Kürzen Des Zweiten Basspedals
Stellen erfolgen. Es können auch längere Drähte verwendet werden und die Verbindungen zwischen Lötpunkten der betreffenden Leiterbahnen erfolgen. Man muss dann nicht den Lötstoplack entfernen, was nötig wäre um den Draht direkt an der Leiterbahn anzulöten. Bedienungsanleitung Seite 13 MBP25... - Seite 14 Schraube entfernen Ansicht nach dem Abtrennen der Leiterplatte Zeichnen Sie im Abstand von ca. 40-42 mm eine Schnittlinie auf die Unterseite des Basspedal-Rahmens (z.B. mit einem wasserfesten Filzstift). ca. 40 – 42 mm MBP25 Seite 14 Bedienungsanleitung...
- Seite 15 Hub beim Spielen besitzen. Hierzu kann beispielsweise eine 10 mm dicke Platte über die gesamte Länge im hinteren Bereich unterlegt werden (ca. 93,5 x 12 cm bei 2 Pedalen) Bedienungsanleitung Seite 15 MBP25...
-
Seite 16: Schaltbild Pd/3
Schaltbild PD/3 Falls ein anderes Basspedal oder einzelne Schalter/Taster an die MBP25-Elektronik angeschlossen werden sollen, so müssen Sie gemäß diesem Schaltbild verschaltet werden. Die Pin-Belegung des Steckverbinders auf der MBP25-Elektronik ist dabei folgende (Sicht von oben auf die Steckseite): Codier-Loch...
